Гайка приварная шестигранная стальная DIN 929

Описание

Гайка приварная шестигранная стальная DIN 929 с внутренней резьбой под метрические размеры. Имеет на поверхности специальные приварные выступы для осуществления точечной сварки. Используется для создания точки резьбового разъемного крепления (резьбового канала) в тонком листе металла, где невозможно нарезать резьбу. Обеспечивает в месте скрепления резьбовое отверстие для дальнейшего вкручивания в него метрического крепежа (болты, винты, шпильки).

Гайка приварная шестигранная изготавливается из углеродистой стали с массовой долей углерода не более 0,25%, без гальванического покрытия.

Может изготавливаться из нержавеющей стали марки 08Х13.

Используется в автомобилестроении, приборостроении, изделиях строительного и общемашиностроительного назначения.

Модификация продукта Гайка приварная шестигранная стальная DIN 929

Диаметр резьбы, мм

Все
M 3
M 4
M 5
M 6
M 8
M10
M12
M14
M16

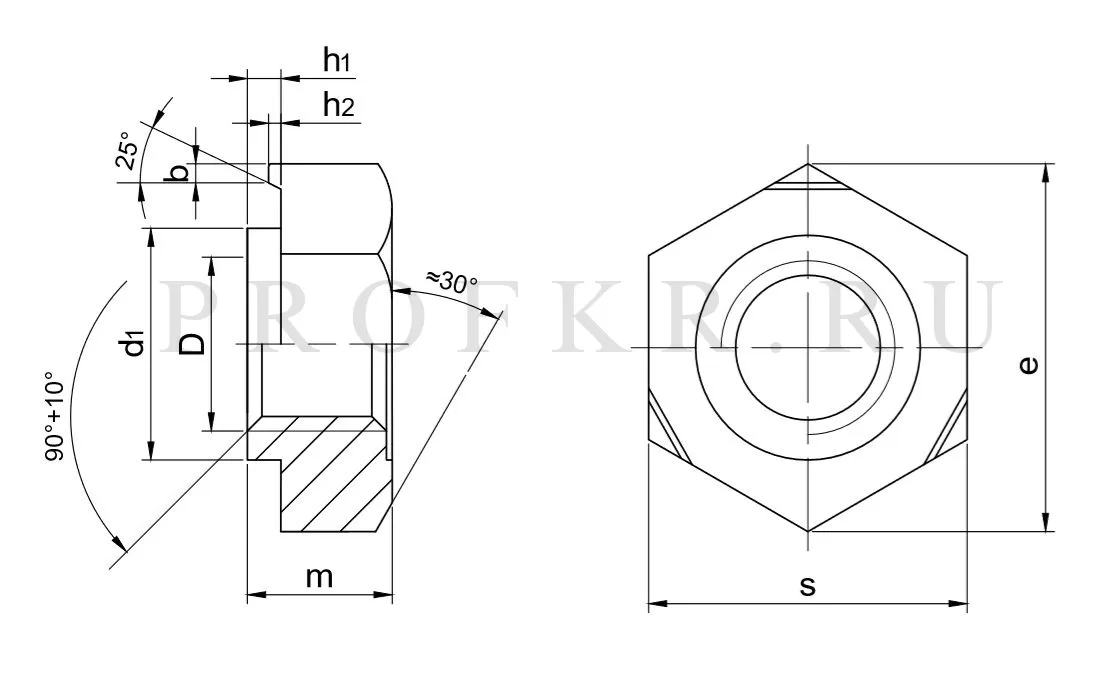

Наименование товара	Размер резьбы, мм	Диаметр приварного выступа, d1, мм	Высота приварного выступа, h1, мм	Допуск по h1, ±, мм	Ширина точечного приварного выступа, h2, мм	Допуск по b, ±, мм	Высота точечного приварного выступа, h2, мм	Допуск по h2, ±, мм	Высота гайки, m, мм	Размер под ключ, s, мм	Размер описанной окружности, e, не менее, мм	Пробная нагрузка, Н
Гайка приварная шестигранная стальная DIN 929-M3	M 3	4.5	0.55	0 - 0.1	0.8	0.2	0.25	0-0.1	3	7.5	8.15	3800
Гайка приварная шестигранная стальная DIN 929-M4	M 4	6.0	0.65	0 - 0.1	0.8	0.2	0.35	0-0.1	3.5	9.0	9.83	6800
Гайка приварная шестигранная стальная DIN 929-M5	M 5	7.0	0.7	0 - 0.1	0.8	0.2	0.4	0-0.1	4.0	10.0	10.95	11000
Гайка приварная шестигранная стальная DIN 929-M6	M 6	8.0	0.75	0 - 0.15	0.9	0.22	0.4	0-0.1	5.0	11.0	12.02	15500
Гайка приварная шестигранная стальная DIN 929-M8	M 8	10.5	0.9	0 - 0.15	1.0	0.25	0.5	0-0.15	6.5	14.0	15.38	28300
Гайка приварная шестигранная стальная DIN 929-M10	M10	12.5	1.15	0 - 0.15	1.25	0.3	0.65	0-0.15	8.0	17.0	18.74	44800
Гайка приварная шестигранная стальная DIN 929-M12	M12	14.8	1.4	0 - 0.2	1.25	0.3	0.8	0-0.2	10.0	19.0	20.91	65300
Гайка приварная шестигранная стальная DIN 929-M14	M14	16.8	1.8	0 - 0.2	1.5	0.4	1.0	0-0.2	11.0	22	24.27	89700
Гайка приварная шестигранная стальная DIN 929-M16	M16	18.8	1.8	0 - 0.2	1.5	0.4	1.0	0-0.2	13.0	24	26.51	123000
