Шпилька приварная резьбовая с фланцем стальная омедненная PS

Описание

Шпилька приварная резьбовая с фланцем тип PS предназначена для приварки электрической дугой с коротким технологическим циклом (SC — импульсная контактно-дуговая сварка).

Этот метод сварки является одним из видов дуговой сварки метизов, где сварочный выпрямитель обеспечивает ток непрерывной сварки в течение очень короткого интервала времени, который может быть настроен под процесс. Метод используется для приварки шпилек, втулок М3-М10 к листам толщиной от 0.7 мм. Время сварки от 0.003 до 0,5 секунды. Для этого метода не нужны керамические кольца и газ. Глубина проплавляемого слоя - 0.5 мм.

Преимущество шпильки в равномерном распределении нагрузки по поверхности крепления, имеет максимальную электрическую контактную поверхность, при монтаже крепления не нужно сверлить отверстие, быстрота сварки. Она применяется для заземления в электрических конструкциях, крепления в корпусах электрических приборов; машиностроении; электронике; металлургической промышленности; судостроении; строительстве зданий; в конструкциях атомных электростанций и т.д.
Омеднённое покрытие защищает шпильку от коррозии, делая ее устойчивой к внешним воздействиям. Cоединение с такой шпилькой обеспечивает надёжность и прочность в процессе эксплуатации.

Модификация продукта Шпилька приварная резьбовая с фланцем стальная омедненная PS

Диаметр шпильки, d1, мм

Все
M 3
M 4
M 5
M 6
M 8
M10

Длина шпильки, L, мм

Все
6
8
10
12
16
20
25
30
35
40

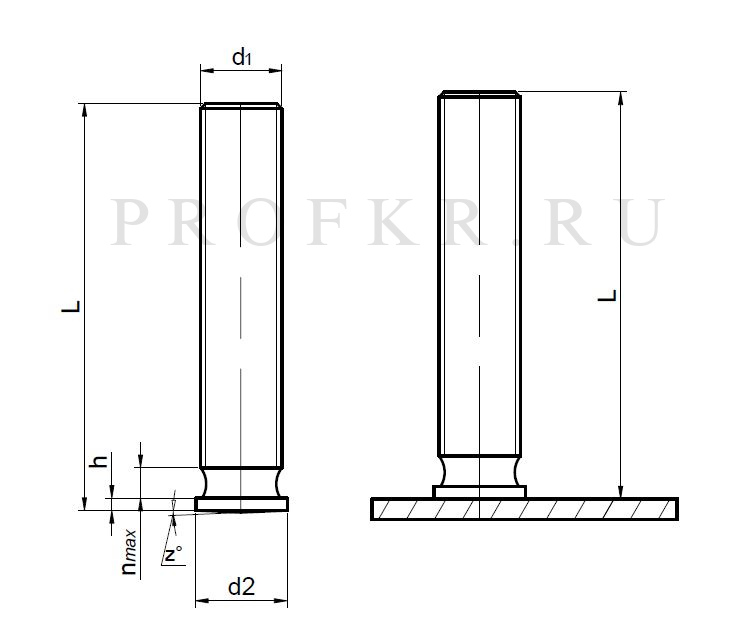

Наименование товара	Диаметр шпильки, d1, мм	Длина шпильки, L, мм	Диаметр фланца, d2, ±0,2, мм	Высота фланца, h, мм	Высота свободной от резьбы части шпильки, n max, мм	Угол наконечника, z±1°, мм
Шпилька приварная резьбовая с фланцем стальная омедненная PS М3х6	M 3	6	4.0	0.7 - 1.4	0.6	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М3х8	M 3	8	4.0	0.7 - 1.4	0.6	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М3х10	M 3	10	4.0	0.7 - 1.4	0.6	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М3х12	M 3	12	4.0	0.7 - 1.4	0.6	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М3х16	M 3	16	4.0	0.7 - 1.4	0.6	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М3х20	M 3	20	4.0	0.7 - 1.4	0.6	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М4х8	M 4	8	5.0	0.7 - 1.4	0.6	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М4х10	M 4	10	5.0	0.7 - 1.4	0.6	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М4х12	M 4	12	5.0	0.7 - 1.4	0.6	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М4х16	M 4	16	5.0	0.7 - 1.4	0.6	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М4х20	M 4	20	5.0	0.7 - 1.4	0.6	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М4х25	M 4	25	5.0	0.7 - 1.4	0.6	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М5х10	M 5	10	6.0	0.7 - 1.4	1.0	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М5х12	M 5	12	6.0	0.7 - 1.4	1.0	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М5х16	M 5	16	6.0	0.7 - 1.4	1.0	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М5х20	M 5	20	6.0	0.7 - 1.4	1.0	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М5х25	M 5	25	6.0	0.7 - 1.4	1.0	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М5х30	M 5	30	6.0	0.7 - 1.4	1.0	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М6х10	M 6	10	7.0	0.7 - 1.4	1.0	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М6х12	M 6	12	7.0	0.7 - 1.4	1.0	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М6х16	M 6	16	7.0	0.7 - 1.4	1.0	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М6х20	M 6	20	7.0	0.7 - 1.4	1.0	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М6х30	M 6	30	7.0	0.7 - 1.4	1.0	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М8х12	M 8	12	9.0	0.8 - 1.4	1.5	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М8х16	M 8	16	9.0	0.8 - 1.4	1.5	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М8х20	M 8	20	9.0	0.8 - 1.4	1.5	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М8х25	M 8	25	9.0	0.8 - 1.4	1.5	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М8х30	M 8	30	9.0	0.8 - 1.4	1.5	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М8х35	M 8	35	9.0	0.8 - 1.4	1.5	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М8х40	M 8	40	9.0	0.8 - 1.4	1.5	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М10х16	M10	16	11.0	0.8 - 1.4	2.0	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М10х20	M10	20	11.0	0.8 - 1.4	2.0	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М10х25	M10	25	11.0	0.8 - 1.4	2.0	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М10х30	M10	30	11.0	0.8 - 1.4	2.0	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М10х35	M10	35	11.0	0.8 - 1.4	2.0	7
Шпилька приварная резьбовая с фланцем стальная омедненная PS М10х40	M10	40	11.0	0.8 - 1.4	2.0	7
