Описание
Шпилька приварная резьбовая стальная омедненная CD PT (Stud welded threaded steel copper-plated) для приварки конденсаторным разрядом по ТУ 25.94.11-004-10702513-2023, ГОСТ Р 55738-2013 (ИСО 13918:2008) используется для установки на тонколистовой металл методом конденсаторной сварки, не оставляя следов сварки с обратной стороны. Конденсаторной сваркой можно приваривать шпильки диаметром до 10 мм. Толщина листа и расстояние между крепежными элементами практически не ограничены.
Преимущество данной шпильки в том, что она в процессе работы позволяет равномерно распределять нагрузку по всей поверхности крепления. При монтаже крепления не нужно сверлить отверстие. Медное покрытие предохраняет шпильку от негативного воздействия окружающей среды, шпилька устойчива к коррозии. И, как результат, соединение, где используется шпилька, обеспечивает надёжность и прочность в процессе эксплуатации.
Материал шпильки: Сталь конструкционная углеродистая по ГОСТ Р ИСО 898-1 (Класс прочности 4.8) с омеднением
Способ сварки: конденсаторная приварка шпильки с зажиганием дуги плавлением конца шпильки
Приварка шпилек: аппараты для конденсаторной сварки CD
Области применения шпилек приварных резьбовых: автомобилестроение, судостроение, тепло- и электроэнергетика, электротехника, при изготовлении медицинской техники, строительство, приборостроение, электротехническая, металлургическая промышленность, нефтегазовая промышленность, электроника, коммуникационные шкафы, лабораторное и медицинское оборудование, пищевое оборудование и т.д.
Модификация продукта Шпилька приварная резьбовая стальная омедненная CD PT
Диаметр шпильки, d1, мм
Все
M 3
M 4
M 5
M 6
M 8
M10
Длина шпильки, L, мм
Все
6
8
10
12
15
16
20
25
30
35
40
45
50
55
60

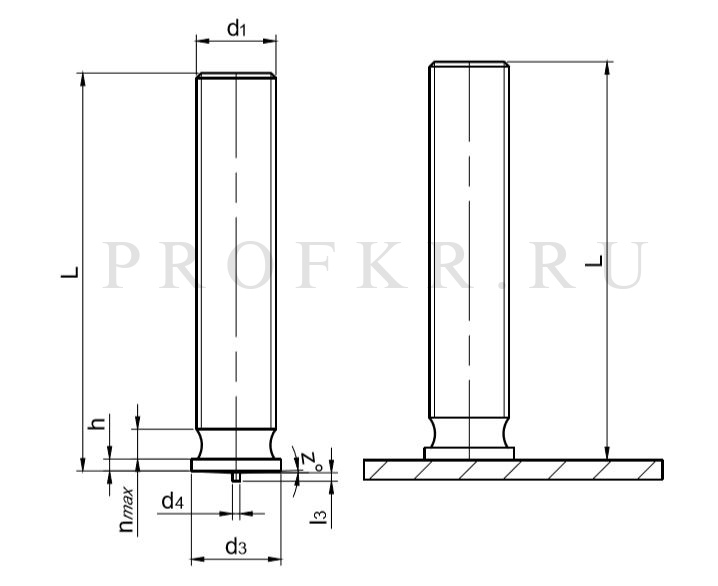

Наименование товара
Диаметр шпильки, d1, мм
Длина шпильки, L, мм
Диаметр фланца, d3, ±0,2, мм
Высота фланца, h, мм
Диаметр приварного наконечника, d4, ±0,08, мм
Длина приварного наконечника, I3, ±0,05, мм
Высота свободной от резьбы части шпильки, n max, мм
Угол наконечника, z±1°, мм
Шпилька приварная резьбовая стальная омедненная CD PT M3x6
M 3
6
4.5
0.7 - 1.4
0.6
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M3x8
M 3
8
4.5
0.7 - 1.4
0.6
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M3x10
M 3
10
4.5
0.7 - 1.4
0.6
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M3x12
M 3
12
4.5
0.7 - 1.4
0.6
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M3x15
M 3
15
4.5
0.7 - 1.4
0.6
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M3x16
M 3
16
4.5
0.7 - 1.4
0.6
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M3x20
M 3
20
4.5
0.7 - 1.4
0.6
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M3x25
M 3
25
4.5
0.7 - 1.4
0.6
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M 3x30
M 3
30
4.5
0.7 - 1.4
0.6
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M3x35
M 3
35
4.5
0.7 - 1.4
0.6
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M3x40
M 3
40
4.5
0.7 - 1.4
0.6
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M4x6
M 4
6
5.5
0.7 - 1.4
0.65
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M4x8
M 4
8
5.5
0.7 - 1.4
0.65
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M4x10
M 4
10
5.5
0.7 - 1.4
0.65
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M4x12
M 4
12
5.5
0.7 - 1.4
0.65
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M4x15
M 4
15
5.5
0.7 - 1.4
0.65
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M4x16
M 4
16
5.5
0.7 - 1.4
0.65
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M4x20
M 4
20
5.5
0.7 - 1.4
0.65
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M4x25
M 4
25
5.5
0.7 - 1.4
0.65
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M4x30
M 4
30
5.5
0.7 - 1.4
0.65
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M4x35
M 4
35
5.5
0.7 - 1.4
0.65
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M4x40
M 4
40
5.5
0.7 - 1.4
0.65
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M4x45
M 4
45
5.5
0.7 - 1.4
0.65
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M4x50
M 4
50
5.5
0.7 - 1.4
0.65
0.55
0.6
3
Шпилька приварная резьбовая стальная омедненная CD PT M5x6
M 5
6
6.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M5x8
M 5
8
6.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M5x10
M 5
10
6.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M5x12
M 5
12
6.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M5x15
M 5
15
6.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M5x16
M 5
16
6.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M5х20
M 5
20
6.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M5х25
M 5
25
6.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M5х30
M 5
30
6.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M5х35
M 5
35
6.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M5х40
M 5
40
6.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M5х45
M 5
45
6.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M5х50
M 5
50
6.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M6х8
M 6
8
7.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M6х10
M 6
10
7.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M6х12
M 6
12
7.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M6х15
M 6
15
7.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M6х16
M 6
16
7.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M6х20
M 6
20
7.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M6х25
M 6
25
7.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M6х30
M 6
30
7.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M6х35
M 6
35
7.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M6х40
M 6
40
7.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M6х45
M 6
45
7.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M6х50
M 6
50
7.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M6х55
M 6
55
7.5
0.8 - 1.4
0.75
0.8
1.0
3
Шпилька приварная резьбовая стальная омедненная CD PT M8х10
M 8
10
9.0
0.8 - 1.4
0.75
0.85
1.5
3
Шпилька приварная резьбовая стальная омедненная CD PT M8х12
M 8
12
9.0
0.8 - 1.4
0.75
0.85
1.5
3
Шпилька приварная резьбовая стальная омедненная CD PT M8х15
M 8
15
9.0
0.8 - 1.4
0.75
0.85
1.5
3
Шпилька приварная резьбовая стальная омедненная CD PT M8х16
M 8
16
9.0
0.8 - 1.4
0.75
0.85
1.5
3
Шпилька приварная резьбовая стальная омедненная CD PT M8х20
M 8
20
9.0
0.8 - 1.4
0.75
0.85
1.5
3
Шпилька приварная резьбовая стальная омедненная CD PT M8х25
M 8
25
9.0
0.8 - 1.4
0.75
0.85
1.5
3
Шпилька приварная резьбовая стальная омедненная CD PT M8х30
M 8
30
9.0
0.8 - 1.4
0.75
0.85
1.5
3
Шпилька приварная резьбовая стальная омедненная CD PT M8х35
M 8
35
9.0
0.8 - 1.4
0.75
0.85
1.5
3
Шпилька приварная резьбовая стальная омедненная CD PT M8х40
M 8
40
9.0
0.8 - 1.4
0.75
0.85
1.5
3
Шпилька приварная резьбовая стальная омедненная CD PT M8х45
M 8
45
9.0
0.8 - 1.4
0.75
0.85
1.5
3
Шпилька приварная резьбовая стальная омедненная CD PT M8х50
M 8
50
9.0
0.8 - 1.4
0.75
0.85
1.5
3
Шпилька приварная резьбовая стальная омедненная CD PT M8х60
M 8
60
9.0
0.8 - 1.4
0.75
0.85
1.5
3
Шпилька приварная резьбовая стальная омедненная CD PT M10х12
M10
12
11.0
1.0 - 1.6
0.75
0.75
1.5
3
Шпилька приварная резьбовая стальная омедненная CD PT M10х15
M10
15
11.0
1.0 - 1.6
0.75
0.75
1.5
3
Шпилька приварная резьбовая стальная омедненная CD PT M10х16
M10
16
11.0
1.0 - 1.6
0.75
0.75
1.5
3
Шпилька приварная резьбовая стальная омедненная CD PT M10х20
M10
20
11.0
1.0 - 1.6
0.75
0.75
1.5
3
Шпилька приварная резьбовая стальная омедненная CD PT M10х25
M10
25
11.0
1.0 - 1.6
0.75
0.75
1.5
3
Шпилька приварная резьбовая стальная омедненная CD PT M10х30
M10
30
11.0
1.0 - 1.6
0.75
0.75
1.5
3
Шпилька приварная резьбовая стальная омедненная CD PT M10х35
M10
35
11.0
1.0 - 1.6
0.75
0.75
1.5
3
Шпилька приварная резьбовая стальная омедненная CD PT M10х40
M10
40
11.0
1.0 - 1.6
0.75
0.75
1.5
3
Шпилька приварная резьбовая стальная омедненная CD PT M10х45
M10
45
11.0
1.0 - 1.6
0.75
0.75
1.5
3
Шпилька приварная резьбовая стальная омедненная CD PT M10х50
