Описание
Втулка приварная резьбовая по ТУ 25.94.11-004-10702513-2023, ГОСТ Р 55738-2013 (ИСО 13918:2008) используется для установки на тонколистовой металл методом конденсаторной сварки CD, не оставляя следов сварки с обратной стороны. В дальнейшем используется для навески на неё оборудования, а так же фиксации этого оборудования с помощью болта.
Преимущество данной втулки в том, что она в процессе работы позволяет равномерно распределять нагрузку по всей поверхности крепления. При монтаже крепления не нужно сверлить отверстие.
Втулка из нержавеющей стали устойчива к коррозии. Соединение, в котором используется такая втулка, обеспечивает надёжность и прочность в процессе эксплуатации.
Модификация продукта Втулка приварная резьбовая нержавеющая сталь CD IT
Номинальный диаметр втулки, d1, мм
Все
5
6
7.1
8
10.8
Диаметр резьбы, d2, мм
Все
M 3
M 4
M 5
M 6
M 8
Длина втулки, L, мм
Все
6
8
10
12
15
16
20
25
30
35
40

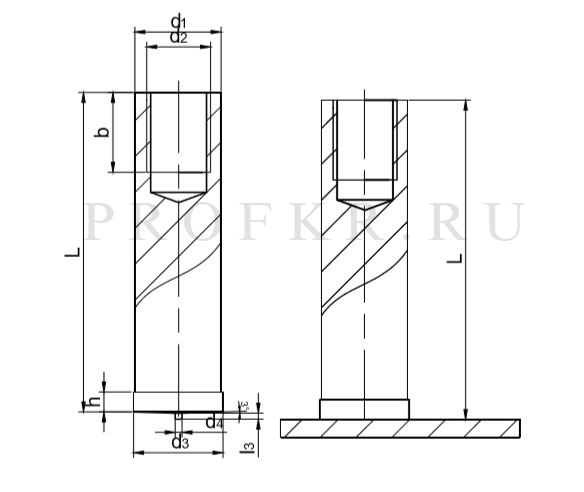

Наименование товара
Номинальный диаметр втулки, d1, мм
Диаметр резьбы, d2, мм
Диаметр фланца, d3, мм
Длина втулки, L, мм
Высота фланца, h, мм
Длина резьбы, b, мм
Диаметр приварного контакта, d4. ±0,08, мм
Высота приварного контакта, I3, ±0,05, мм
Угол наконечника, z±1°, мм
Втулка приварная резьбовая нержавеющая сталь CD IT5xM3x6
5
M 3
6.5
6
0.8 - 1.4
5
0.75
0.8
3
Втулка приварная резьбовая нержавеющая сталь CD IT5xM3x8
5
M 3
6.5
8
0.8 - 1.4
5
0.75
0.8
3
Втулка приварная резьбовая нержавеющая сталь CD IT5xM3x10
5
M 3
6.5
10
0.8 - 1.4
5
0.75
0.8
3
Втулка приварная резьбовая нержавеющая сталь CD IT5xM3x12
5
M 3
6.5
12
0.8 - 1.4
5
0.75
0.8
3
Втулка приварная резьбовая нержавеющая сталь CD IT5xM3x15
5
M 3
6.5
15
0.8 - 1.4
5
0.75
0.8
3
Втулка приварная резьбовая нержавеющая сталь CD IT5xM3x16
5
M 3
6.5
16
0.8 - 1.4
5
0.75
0.8
3
Втулка приварная резьбовая нержавеющая сталь CD IT5xM3x20
5
M 3
6.5
20
0.8 - 1.4
5
0.75
0.8
3
Втулка приварная резьбовая нержавеющая сталь CD IT5xM3x25
5
M 3
6.5
25
0.8 - 1.4
5
0.75
0.8
3
Втулка приварная резьбовая нержавеющая сталь CD IT5xM3x30
5
M 3
6.5
30
0.8 - 1.4
5
0.75
0.8
3
Втулка приварная резьбовая нержавеющая сталь CD IT6xM4x6
6
M 4
7.5
6
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая нержавеющая сталь CD IT6xM4x8
6
M 4
7.5
8
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая нержавеющая сталь CD IT6xM4x10
6
M 4
7.5
10
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая нержавеющая сталь CD IT6xM4x12
6
M 4
7.5
12
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая нержавеющая сталь CD IT6xM4x15
6
M 4
7.5
15
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая нержавеющая сталь CD IT6xM4x16
6
M 4
7.5
16
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая нержавеющая сталь CD IT6xM4x20
6
M 4
7.5
20
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая нержавеющая сталь CD IT6xM4x25
6
M 4
7.5
25
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая нержавеющая сталь CD IT6xM4x30
6
M 4
7.5
30
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая нержавеющая сталь CD IT6xM4x35
6
M 4
7.5
35
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая нержавеющая сталь CD IT6xM4x40
6
M 4
7.5
40
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая нержавеющая сталь CD IT7.1xM5x8
7.1
M 5
8.5
8
0.8 - 1.4
7.5
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT7.1xM5x10
7.1
M 5
8.5
10
0.8 - 1.4
7.5
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT7.1xM5x12
7.1
M 5
8.5
12
0.8 - 1.4
7.5
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT7.1xM5x15
7.1
M 5
8.5
15
0.8 - 1.4
7.5
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT7.1xM5x16
7.1
M 5
8.5
16
0.8 - 1.4
7.5
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT7.1xM5x20
7.1
M 5
8.5
20
0.8 - 1.4
7.5
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT7.1xM5x25
7.1
M 5
8.5
25
0.8 - 1.4
7.5
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT7.1xM5x30
7.1
M 5
8.5
30
0.8 - 1.4
7.5
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT8xM6x10
8
M 6
9.0
10
0.8 - 1.4
9
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT8xM6x12
8
M 6
9.0
12
0.8 - 1.4
9
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT8xM6x15
8
M 6
9.0
15
0.8 - 1.4
9
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT8xM6x16
8
M 6
9.0
16
0.8 - 1.4
9
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT8xM6x20
8
M 6
9.0
20
0.8 - 1.4
9
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT8xM6x25
8
M 6
9.0
25
0.8 - 1.4
9
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT8xM6x30
8
M 6
9.0
30
0.8 - 1.4
9
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT8xM6x35
8
M 6
9.0
35
0.8 - 1.4
9
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT8xM6x40
8
M 6
9.0
40
0.8 - 1.4
9
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT10.8xM8x15
10.8
M 8
11.2
15
1.8 - 2.5
10
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT10.8xM8x16
10.8
M 8
11.2
16
1.8 - 2.5
10
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT10.8xM8x20
10.8
M 8
11.2
20
1.8 - 2.5
10
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT10.8xM8x25
10.8
M 8
11.2
25
1.8 - 2.5
10
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT10.8xM8x30
10.8
M 8
11.2
30
1.8 - 2.5
10
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT10.8xM8x35
10.8
M 8
11.2
35
1.8 - 2.5
10
0.75
0.85
3
Втулка приварная резьбовая нержавеющая сталь CD IT10.8xM8x40
