Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO
Описание
Втулки запрессовочные TSO, в которых используется проверенная конструкция с самозащелкиванием. Устанавливаются методом запрессовки в круглые отверстия нужного размера, надежно закрепляются в тонком листе металла. Обеспечивают постоянную резьбу в листах толщиной до 0,63 мм.

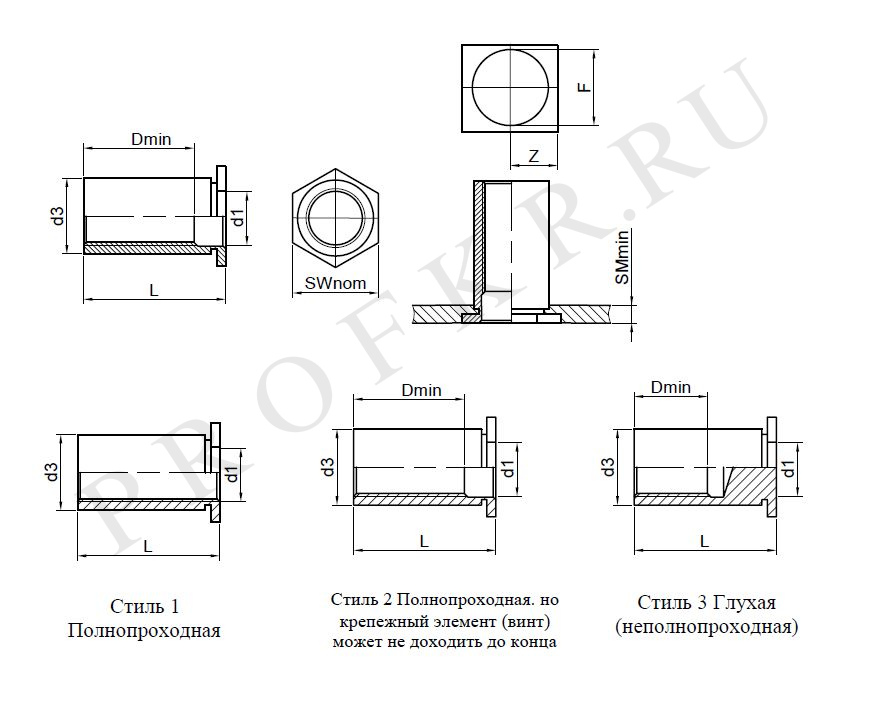

Стиль втулки TSO (в зависимости от применяемой длины втулки):
Стиль 1 — полнопроходная втулка (сквозная), резьба по всей внутренней поверхности втулки;
Стиль 2 — полнопроходная втулка (сквозная), резьба частично на внутренней поверхности втулки до минимально полной глубины, поэтому вкручиваемый крепежный элемент, например, винт, может не доходить до конца втулки;
Стиль 3 — глухая (неполнопроходная)
Модификация продукта Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO
Диаметр резьбы, мм
Все
3.5-M2.5
3.5-M3
M 2.5
M 3
M 3.5
Длина втулки, мм
Все
2
3
4
6
8
10
12
14
16
18
19
Наименование товара
Стиль втулки
Диаметр резьбы, мм
Длина втулки, L ±0.08, мм
Длина резьбовой части, Dmin, мм
Диаметр отверстия в металле, F +0.08 мм
Диаметр втулки, d3 -0.13 мм
Размер втулки под ключ, SWnom, мм
Толщина металла, SMmin, мм
Минимальное расстояние от края листа до центра отверстия, Zmin, мм
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M2.5-2
1
M 2.5
2
-
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M2.5-3
1
M 2.5
3
-
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M2.5-4
1
M 2.5
4
-
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M2.5-6
1
M 2.5
6
-
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M2.5-8
2
M 2.5
8
5.2
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M2.5-10
3
M 2.5
10
5.2
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M2.5-12
3
M 2.5
12
5.2
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M2.5-14
3
M 2.5
14
5.2
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M2.5-16
3
M 2.5
16
5.2
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M2.5-18
3
M 2.5
18
5.2
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M2.5-19
3
M 2.5
19
5.2
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M2.5-2
1
3.5-M2.5
2
-
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M2.5-3
1
3.5-M2.5
3
-
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M2.5-4
1
3.5-M2.5
4
-
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M2.5-6
1
3.5-M2.5
6
-
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M2.5-8
2
3.5-M2.5
8
5.2
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M2.5-10
3
3.5-M2.5
10
5.2
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M2.5-12
3
3.5-M2.5
12
5.2
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M2.5-14
3
3.5-M2.5
14
5.2
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M2.5-16
3
3.5-M2.5
16
5.2
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M2.5-18
3
3.5-M2.5
18
5.2
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M2.5-19
3
3.5-M2.5
19
5.2
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M3-2
1
M 3
2
-
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M3-3
1
M 3
3
-
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M3-4
1
M 3
4
-
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M3-6
1
M 3
6
-
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M3-8
2
M 3
8
6.2
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M3-10
2
M 3
10
6.2
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M3-12
3
M 3
12
6.2
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M3-14
3
M 3
14
6.2
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M3-16
3
M 3
16
6.2
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M3-18
3
M 3
18
6.2
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M3-19
3
M 3
19
6.2
4.22
4.19
4.75
0.63
5.8
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M3-2
1
3.5-M3
2
-
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M3-3
1
3.5-M3
3
-
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M3-4
1
3.5-M3
4
-
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M3-6
1
3.5-M3
6
-
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M3-8
2
3.5-M3
8
6.2
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M3-10
2
3.5-M3
10
6.2
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M3-12
3
3.5-M3
12
6.2
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M3-14
3
3.5-M3
14
6.2
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M3-16
3
3.5-M3
16
6.2
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M3-18
3
3.5-M3
18
6.2
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-3.5-M3-19
3
3.5-M3
19
6.2
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M3.5-3
1
M 3.5
3
-
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M3.5-4
1
M 3.5
4
-
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M3.5-6
1
M 3.5
6
-
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M3.5-8
1
M 3.5
8
-
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M3.5-10
2
M 3.5
10
7.0
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M3.5-12
2
M 3.5
12
7.0
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M3.5-14
3
M 3.5
14
7.0
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M3.5-16
3
M 3.5
16
7.0
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M3.5-18
3
M 3.5
18
7.0
5.41
5.39
6.35
0.63
7.1
Втулка запрессовочная резьбовая для тонкого металла min 0.63 мм стальная оцинкованная TSO-M3.5-19
