Шпилька запрессовочная резьбовая нержавеющая сталь FHS

Описание

Запрессовочная резьбовая шпилька из нержавеющей стали (Stainless steel self-clinching stud (type M, threaded)) используется в процессе сборки изделий из тонкого металла (толщиной от 1.0 до 2.4 мм). После монтажа, головка шпильки не выступает над поверхностью заготовки.

FHS шпилька обеспечивает отличную комбинацию высоких характеристик крутящего момента и выталкивания.

Шпилька имеет насечки (посадочные пазы специальной формы) на утапливаемой головке, что обеспечивает высокую прочность на вырыв и проворот. При установке, паз и насечки головки запрессовываемого крепежа деформируют материал тонкого листа, получая прочное соединение.

Шпилька изготавливается со стандартным метрическим шагом резьбы, что обеспечивает ей дополнительные преимущества в процессе монтажа и эксплуатации. Шпилька может быть установлена как в мягкие, так и в твердые металлы, в зависимости от материала самой шпильки.

Для установки в металл твёрдостью до HRB 70 (по Роквеллу).

Шпилька используется для изготовления корпусов различного назначения, печатных плат.

Преимущества: FHS шпилька проста в установке, имеет аккуратное соединение. После запрессовки поверхность противоположной стороны соединения абсолютно ровная.

Модификация продукта Шпилька запрессовочная резьбовая нержавеющая сталь FHS

Диаметр резьбы, мм

Все
M 2.5
M 3
M 4
M 5
M 6
M 8

Длина шпильки, мм

Все
6
8
10
12
14
15
18
20
22
25
28
30
35
38
40
45
50
55

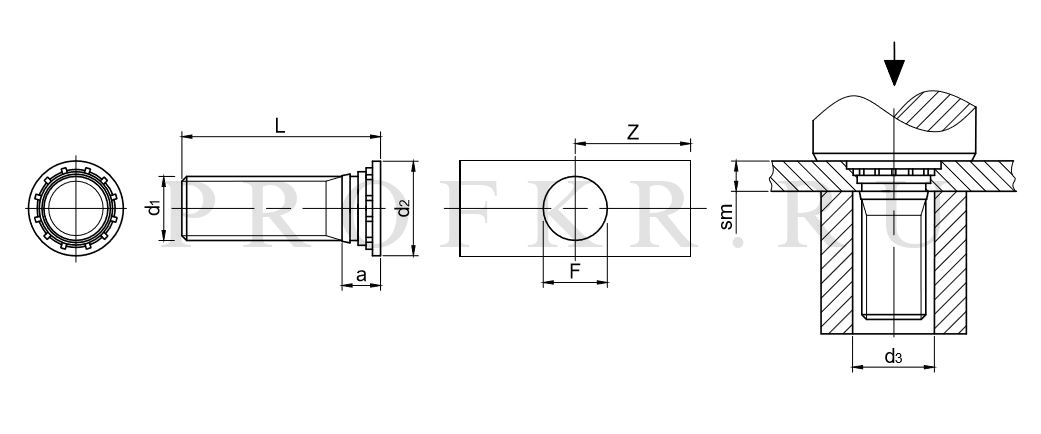

Наименование товара	Диаметр резьбы, d1, мм	Длина шпильки, L, ±0.4 мм	Диаметр отверстия в металле, F, +0.08, мм	Диаметр головки шпильки, d2, ±0.4, мм	Размер наковальни, d3, мм	Высота головки шпильки, a max, мм	Минимальная толщина металла, sm, мм	Минимальное расстояние от края заготовки до центра отверстия, Z, мм
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M2.5-6	M 2.5	6	2.5	4.1	2.6	1.95	1.0	5.4
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M2.5-8	M 2.5	8	2.5	4.1	2.6	1.95	1.0	5.4
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M2.5-10	M 2.5	10	2.5	4.1	2.6	1.95	1.0	5.4
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M2.5-12	M 2.5	12	2.5	4.1	2.6	1.95	1.0	5.4
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M2.5-15	M 2.5	15	2.5	4.1	2.6	1.95	1.0	5.4
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M2.5-18	M 2.5	18	2.5	4.1	2.6	1.95	1.0	5.4
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M2.5-20	M 2.5	20	2.5	4.1	2.6	1.95	1.0	5.4
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M2.5-22	M 2.5	22	2.5	4.1	2.6	1.95	1.0	5.4
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M2.5-25	M 2.5	25	2.5	4.1	2.6	1.95	1.0	5.4
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M3-6	M 3	6	3.0	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M3-8	M 3	8	3.0	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M3-10	M 3	10	3.0	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M3-12	M 3	12	3.0	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M3-14	M 3	14	3.0	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M3-15	M 3	15	3.0	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M3-18	M 3	18	3.0	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M3-20	M 3	20	3.0	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M3-22	M 3	22	3.0	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M3-25	M 3	25	3.0	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M3-28	M 3	28	3.0	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M3-30	M 3	30	3.0	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M3-35	M 3	35	3.0	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M3-38	M 3	38	3.0	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M3-40	M 3	40	3.0	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M3-45	M 3	45	3.0	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M4-6	M 4	6	4.0	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M4-8	M 4	8	4.0	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M4-10	M 4	10	4.0	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M4-12	M 4	12	4.0	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M4-14	M 4	14	4.0	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M4-15	M 4	15	4.0	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M4-18	M 4	18	4.0	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M4-20	M 4	20	4.0	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M4-22	M 4	22	4.0	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M4-25	M 4	25	4.0	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M4-28	M 4	28	4.0	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M4-30	M 4	30	4.0	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M4-35	M 4	35	4.0	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M4-38	M 4	38	4.0	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M4-40	M 4	40	4.0	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M4-45	M 4	45	4.0	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M5-6	M 5	6	5.0	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M5-8	M 5	8	5.0	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M5-10	M 5	10	5.0	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M5-12	M 5	12	5.0	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M5-14	M 5	14	5.0	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M5-15	M 5	15	5.0	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M5-18	M 5	18	5.0	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M5-20	M 5	20	5.0	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M5-22	M 5	22	5.0	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M5-25	M 5	25	5.0	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M5-28	M 5	28	5.0	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M5-30	M 5	30	5.0	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M5-35	M 5	35	5.0	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M5-38	M 5	38	5.0	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M5-40	M 5	40	5.0	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M5-55	M 5	55	5.0	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M6-8	M 6	8	6.0	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M6-10	M 6	10	6.0	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M6-12	M 6	12	6.0	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M6-14	M 6	14	6.0	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M6-15	M 6	15	6.0	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M6-18	M 6	18	6.0	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M6-20	M 6	20	6.0	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M6-22	M 6	22	6.0	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M6-25	M 6	25	6.0	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M6-28	M 6	28	6.0	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M6-30	M 6	30	6.0	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M6-35	M 6	35	6.0	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M6-38	M 6	38	6.0	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M6-40	M 6	40	6.0	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M8-10	M 8	10	8.0	9.6	8.1	3.70	2.4	9.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M8-12	M 8	12	8.0	9.6	8.1	3.70	2.4	9.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M8-14	M 8	14	8.0	9.6	8.1	3.70	2.4	9.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M8-15	M 8	15	8.0	9.6	8.1	3.70	2.4	9.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M8-18	M 8	18	8.0	9.6	8.1	3.70	2.4	9.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M8-20	M 8	20	8.0	9.6	8.1	3.70	2.4	9.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M8-22	M 8	22	8.0	9.6	8.1	3.70	2.4	9.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M8-25	M 8	25	8.0	9.6	8.1	3.70	2.4	9.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M8-28	M 8	28	8.0	9.6	8.1	3.70	2.4	9.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M8-30	M 8	30	8.0	9.6	8.1	3.70	2.4	9.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M8-35	M 8	35	8.0	9.6	8.1	3.70	2.4	9.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M8-40	M 8	40	8.0	9.6	8.1	3.70	2.4	9.6
Шпилька запрессовочная резьбовая нержавеющая сталь FHS-M8-50	M 8	50	8.0	9.6	8.1	3.70	2.4	9.6
