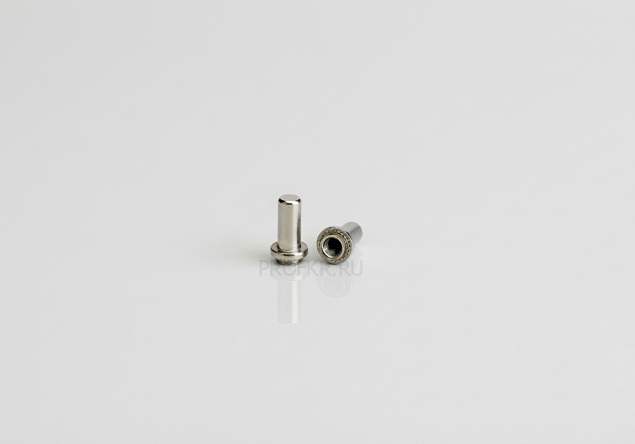

Гайка запрессовочная закрытая нержавеющая сталь тип BS

Описание

Гайка запрессовочная закрытая нержавеющая сталь тип BS — высокая глухая гайка служит для создания резьбового канала (соединения) в тонколистовом металле или стенке изделия, в котором невозможно нарезать резьбу, а также, обеспечивает герметичность соединения в конструкции, так как закрытая внешняя сторона гайки предотвращает проникновение загрязнений, масла.

Используется в электротехнической промышленности, в электронике и т.д.

Модификация продукта Гайка запрессовочная закрытая нержавеющая сталь тип BS

Размер резьбы, М, мм

Все
М 3
М 4
М 5
М 6

Толщина металла min., мм

Все
1.0
1.4
2.3

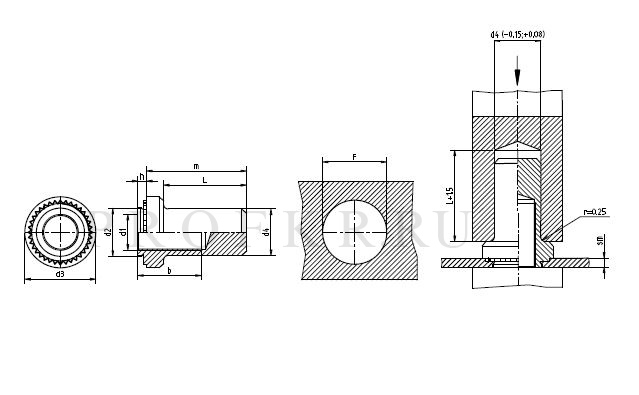

Наименование товара	Размер резьбы, М, мм	Диаметр отверстия в металле, F +0.08 мм	Диаметр установочной части гайки, d2max, мм	Диаметр фланца гайки d3, ±0.25, мм	Диаметр гайки внешний, d4 max, мм	Размер резьбовой части гайки, b min, мм	Длина гайки, Lmax, мм	Длина гайки общая, m ±0.25, мм	Высота установочной части гайки, h, мм	Толщина металла min, sm, мм	Минимальное расстояние от края листа до центра отверстия, мм
Гайка запрессовочная закрытая нержавеющая сталь тип BS-M3-1	М 3	4.25	4.22	6.35	3.84	5.30	8.50	9.60	0.97	1.0	4.8
Гайка запрессовочная закрытая нержавеющая сталь тип BS-M3-2	М 3	4.25	4.22	6.35	3.84	5.30	8.50	9.60	1.38	1.4	4.8
Гайка запрессовочная закрытая нержавеющая сталь тип BS-M4-1	М 4	5.40	5.38	7.95	5.20	7.10	9.80	11.20	0.97	1.0	6.9
Гайка запрессовочная закрытая нержавеющая сталь тип BS-M4-2	М 4	5.40	5.38	7.95	5.20	7.10	9.80	11.20	1.38	1.4	6.9
Гайка запрессовочная закрытая нержавеющая сталь тип BS-M5-1	М 5	6.40	6.38	8.75	6.02	7.10	9.80	11.20	0.97	1.0	7.1
Гайка запрессовочная закрытая нержавеющая сталь тип BS-M5-2	М 5	6.40	6.38	8.75	6.02	7.10	9.80	11.20	1.38	1.4	7.1
Гайка запрессовочная закрытая нержавеющая сталь тип BS-M6-1	М 6	8.75	8.72	11.0	7.80	7.80	12.70	14.30	1.38	1.4	8.6
Гайка запрессовочная закрытая нержавеющая сталь тип BS-M6-2	М 6	8.75	8.72	11.0	7.80	7.80	12.70	14.30	2.21	2.3	8.6
