Заклепочная гайка стальная, CL1-CB-S цилиндрическая лепестковая, цилиндрический борт, первая длина

Заклепочная гайка стальная, CL1-CB-S цилиндрическая лепестковая, цилиндрический борт, первая длина
Заклепочная гайка стальная, CL1-CB-S цилиндрическая лепестковая, цилиндрический борт, первая длина

Описание

Лепестковая заклепка создает большую площадь прижатия материала с обратной стороны, поэтому ее проще подобрать по длине, чем обычную резьбовую заклепку. Заклепка имеет прорези на корпусе, поэтому при вытягивании корпус раскрывается и прижимает поверхность.

Лепестковая заклепка применяется для монтажа в рыхлые и мягкие материалы с образованием резьбового отверстия. Подходит для работы с тонкими, мягкими, ломкими и хрупкими материалами, такими, как пластик или листовой металл, композит.

Большой диапазон зажима, автоматическое регулирование под толщину материала. Высокий крутящий момент, особенно на грубых металлических поверхностях. Быстрый и простой монтаж.


Модификация продукта Заклепочная гайка стальная, CL1-CB-S цилиндрическая лепестковая, цилиндрический борт, первая длина

Размер резьбы, М, мм
  • Все
  • М 4
  • М 5
  • М 6
  • М 8
Толщина металла, G, мм
  • Все
  • 0 - 5.0
  • 0.4 - 4.7

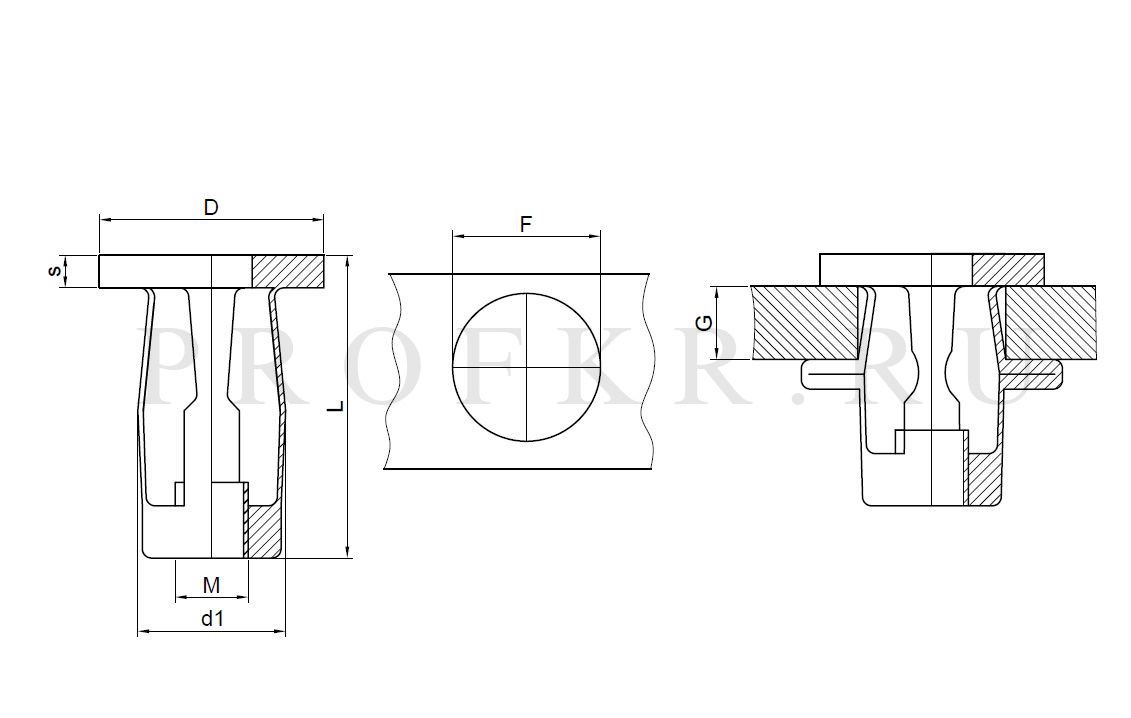

Наименование товара Размер резьбы, М, ммТолщина металла, G (GRIP RANGE), мм, min — maxДиаметр отверстия в металле, F, +0.1/0.0 ммДиаметр заклепочной гайки, d, +0.07/-0.1 ммДиаметр бортика, D, ±0.30, ммВысота бортика, S, ±0.15, ммДлина заклепочной гайки, L, ±0.3, ммВырыв, NСкручивание резьбы, NmЗакручивание, NmСрез, N
Заклепочная гайка стальная, M4 CL1-CB-S L16.6 цилиндрическая лепестковая, цилиндрический борт, первая длина М 4 0.4 - 4.7 8.2 8.1 11.9 1.8 16.6 980 1.13 2.26 784
Заклепочная гайка стальная, M5 CL1-CB-S L18.2 цилиндрическая лепестковая, цилиндрический борт, первая длина М 5 0.4 - 4.7 9.8 9.7 13.5 1.8 18.2 1176 1.58 3.17 941
Заклепочная гайка стальная, M6 CL1-CB-S L18.6 цилиндрическая лепестковая, цилиндрический борт, первая длина М 6 0.4 - 4.7 11.3 11.2 15.9 1.8 18.6 1176 1.58 3.17 941
Заклепочная гайка стальная, M8 CL1-CB-S L21.0 цилиндрическая лепестковая, цилиндрический борт, первая длина М 8 0 - 5.0 15.5 15.0 18.0 2.2 21.0 1176 1.58 3.17 941

Детали

Изделие
Заклепочная гайка
Форма тела
Лепестковая
Форма бортика
Цилиндрический
Длина заклепочной гайки
Первая длина
Материал заклепочной гайки
Сталь оцинкованная
