Описание

Заклепочные гайки с гладким цилиндрическим телом и бортиком в форме шайбы. Отличается от цилиндрической заклепочной гайки закрытой («глухой») торцевой частью. Это обеспечивает значительно более герметичную точку крепления от проникновения влаги (например, атмосферных осадков) и газов, а так же эстетичный вид крепежа с обратной стороны конструкции, в которой заклепочная гайка была установлена.


Модификация продукта Заклепочная гайка стальная, CG2-СBС-S цилиндрическая гладкая, цилиндрический борт, вторая длина

Размер резьбы, М, мм
  • Все
  • М 4
  • М 5
  • М 6
  • М 8
Толщина металла, G, мм
  • Все
  • 2.0 - 4.0
  • 2.5 - 5.0
  • 3.0 - 5.5
  • 3.5 - 6.0

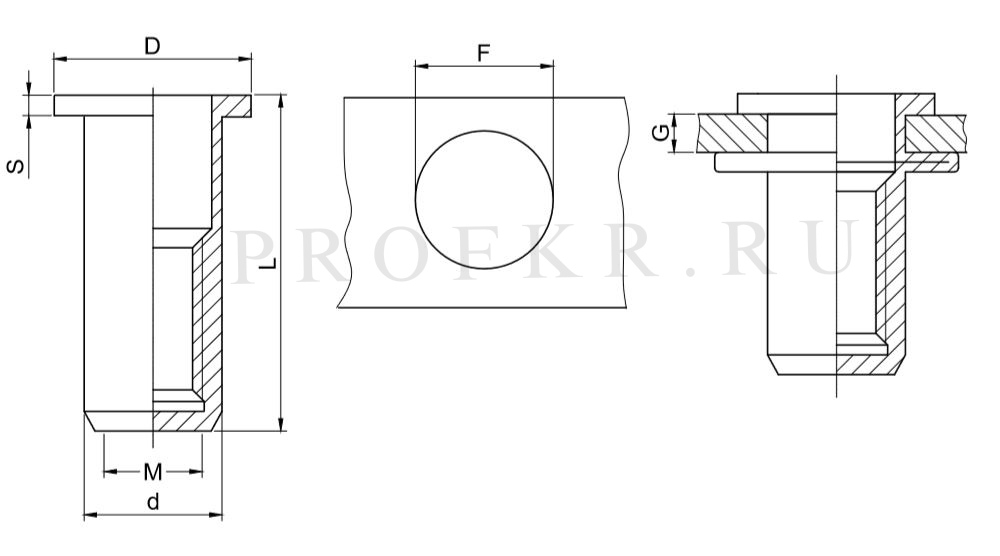

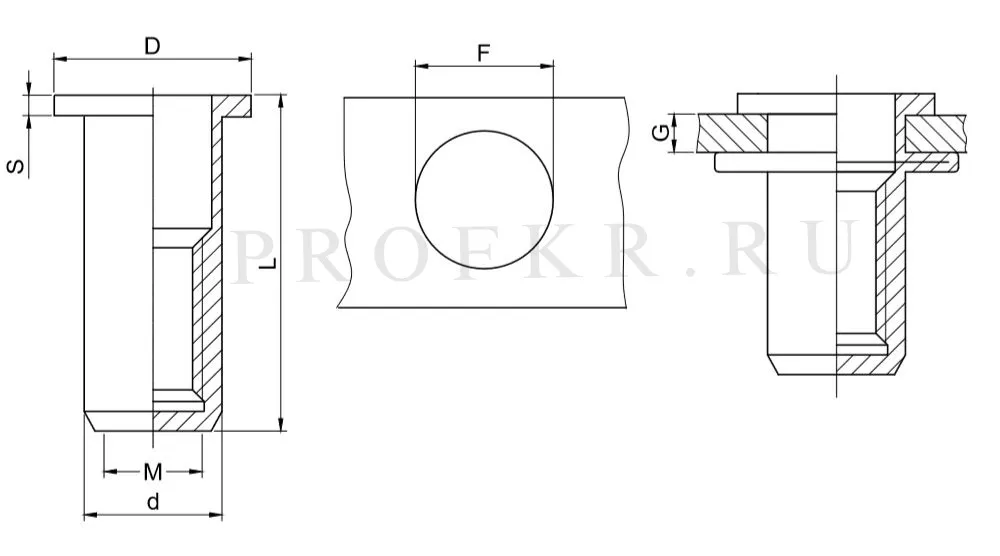

Наименование товара Размер резьбы, М, ммТолщина металла, G (GRIP RANGE), мм, min — maxДиаметр отверстия в металле, F, +0.1/0.0 ммДиаметр заклепочной гайки, d, +0.07/-0.1 ммДиаметр бортика, D, ±0.30, ммВысота бортика, S, ±0.15, ммДлина заклепочной гайки, L, ±0.3, ммВырыв, NСкручивание резьбы, NmЗакручивание, NmСрез, N
Заклепочная гайка стальная, M4 CG2-СBС-S цилиндрическая гладкая, цилиндрический борт, вторая длина М 4 2.0 - 4.0 6.0 5.9 9.0 0.8 18.0 6800 5.0 1.0 1500
Заклепочная гайка стальная, M5 CG2-СBС-S цилиндрическая гладкая, цилиндрический борт, вторая длина М 5 2.5 - 5.0 7.0 6.9 10.0 1.0 19.0 11500 8.5 2.0 2000
Заклепочная гайка стальная, M6 CG2-СBС-S цилиндрическая гладкая, цилиндрический борт, вторая длина М 6 3.0 - 5.5 9.0 8.9 12.3 1.3 21.0 16500 15.0 4.5 3000
Заклепочная гайка стальная, M8 CG2-СBС-S цилиндрическая гладкая, цилиндрический борт, вторая длина М 8 3.5 - 6.0 11.0 10.9 14.5 1.5 24.0 25000 26.0 5.5 4400

Детали

Изделие
Заклепочная гайка
Форма тела
Цилиндрическая гладкая
Форма бортика
Цилиндрический
Длина заклепочной гайки
Вторая длина
Разновидность
Закрытая
Материал заклепочной гайки
Сталь оцинкованная
