Заклепочная гайка нержавеющая сталь, CG1-PB-A2 цилиндрическая гладкая, потайной борт, первая длина

Заклепочная гайка нержавеющая сталь, CG1-PB-A2 цилиндрическая гладкая, потайной борт, первая длина

Описание

Тип заклепочной гайки с гладким цилиндрическим телом и бортиком в форме «под конус». Требует предварительного зенкования монтажного отверстия под угол 45 градусов, но с таким расчётом, что бы борт заклепочной гайки оказался «заподлицо» с рабочей поверхностью конструкции, куда она была смонтирована.

Потайная головка обеспечивает плотное примыкание присоединяемой конструкции к несущему элементу, без зазоров.

Модификация продукта Заклепочная гайка нержавеющая сталь, CG1-PB-A2 цилиндрическая гладкая, потайной борт, первая длина

Размер резьбы, М, мм

Все
М 4
М 5
М 6
М 8
М10

Толщина металла, G, мм

Все
1.0 - 3.0
1.5 - 3.5
1.5 - 4.0
2.0 - 4.5
2.0 - 5.0

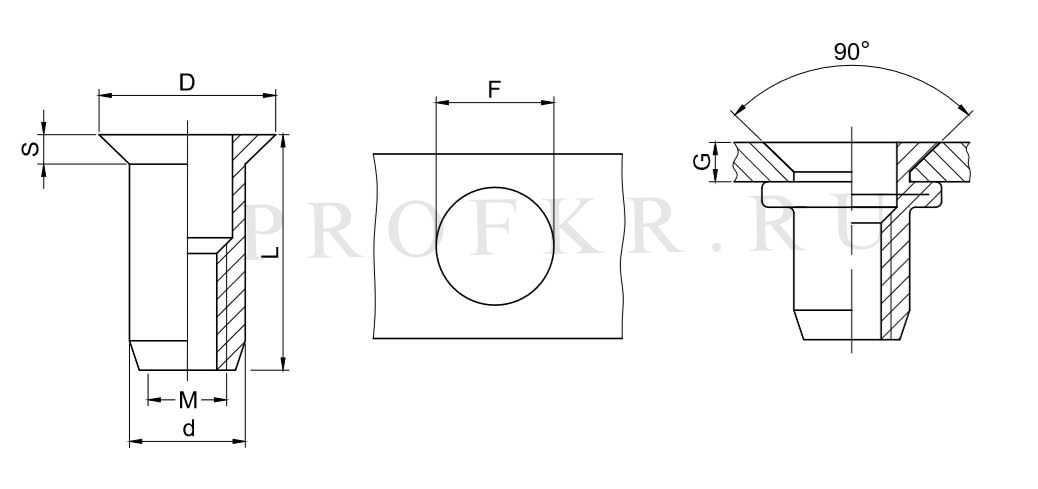

Наименование товара	Размер резьбы, М, мм	Толщина металла, G (GRIP RANGE), мм, min — max	Диаметр отверстия в металле, F, +0.1/0.0 мм	Диаметр заклепочной гайки, d, +0.07/-0.1 мм	Диаметр бортика, D, ±0.30, мм	Высота бортика, S, ±0.15, мм	Длина заклепочной гайки, L, ±0.3, мм	Вырыв, N	Скручивание резьбы, Nm	Закручивание, Nm	Срез, N
Заклепочная гайка нержавеющая сталь, M4 CG1-PB-A2 цилиндрическая гладкая, потайной борт, первая длина	М 4	1.0 - 3.0	6.0	5.9	9.0	1.5	12.0	6800	4.0	0.8	1500
Заклепочная гайка нержавеющая сталь, M5 CG1-PB-A2 цилиндрическая гладкая, потайной борт, первая длина	М 5	1.5 - 3.5	7.0	6.9	10.0	1.5	13.0	11500	8.0	1.5	2000
Заклепочная гайка нержавеющая сталь, M6 CG1-PB-A2 цилиндрическая гладкая, потайной борт, первая длина	М 6	1.5 - 4.0	9.0	8.9	12.0	1.5	15.5	16500	15.0	3.5	3000
Заклепочная гайка нержавеющая сталь, M8 CG1-PB-A2 цилиндрическая гладкая, потайной борт, первая длина	М 8	2.0 - 4.5	11.0	10.9	14.0	1.5	18.5	25000	26.0	4.5	4400
Заклепочная гайка нержавеющая сталь, M10 CG1-PB-A2 цилиндрическая гладкая, потайной борт, первая длина	М10	2.0 - 5.0	13.0	12.9	16.0	1.5	21.0	32000	45.0	8.5	5000
