Заклепочная гайка стальная, CN1-CB-S цилиндрическая с насечкой, цилиндрический борт, первая длина

Заклепочная гайка стальная, CN1-CB-S цилиндрическая с насечкой, цилиндрический борт, первая длина

Описание

Наиболее распространённый вид заклепочной гайки, с цилиндрическим телом и бортиком в форме шайбы. Производятся в двух длинах (первая длина, вторая длина) для установки в меньшем и большем диапазоне толщин конструкций. Насечка служит для увеличения нагрузки на скручивание (для обеспечения большего сцепления с металлом).

Модификация продукта Заклепочная гайка стальная, CN1-CB-S цилиндрическая с насечкой, цилиндрический борт, первая длина

Размер резьбы, М, мм

Все
М 3
М 4
М 5
М 6
М 8
М10
М10 (С12)
М12
М12 (С16)

Толщина металла, G, мм

Все
0.5 - 1.5
0.5 - 2.0
0.5 - 2.5
0.5 - 3.0
1.0 - 3.0
1.0 - 3.5
1.0 - 4.0

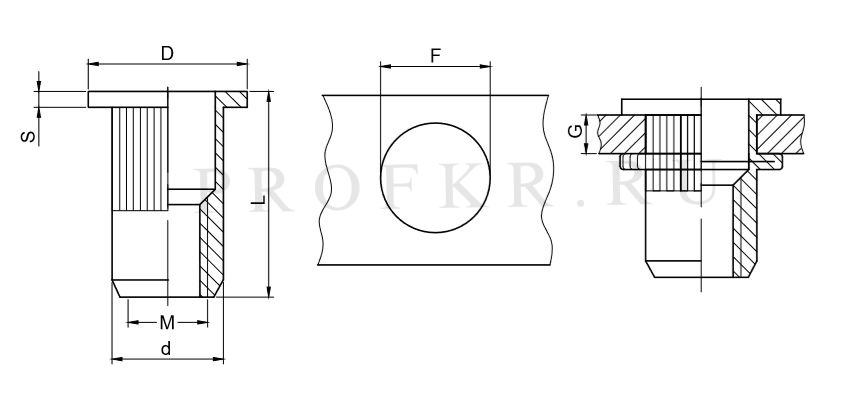

Наименование товара	Размер резьбы, М, мм	Толщина металла, G (GRIP RANGE), мм, min — max	Диаметр отверстия в металле, F, +0.1/0.0 мм	Диаметр заклепочной гайки, d, +0.07/-0.1 мм	Диаметр бортика, D, ±0.30, мм	Высота бортика, S, ±0.15, мм	Длина заклепочной гайки, L, ±0.3, мм	Вырыв, N	Скручивание резьбы, Nm	Закручивание, Nm	Срез, N
Заклепочная гайка стальная, M3 CN1-CB-S цилиндрическая с насечкой, цилиндрический борт, первая длина	М 3	0.5 - 1.5	5.0	4.9	8.0	0.8	9.0	3900	2.0	0.5	900
Заклепочная гайка стальная, M4 CN1-CB-S цилиндрическая с насечкой, цилиндрический борт, первая длина	М 4	0.5 - 2.0	6.0	5.9	9.0	0.8	11.0	6800	5.0	1.0	1500
Заклепочная гайка стальная, M5 CN1-CB-S цилиндрическая с насечкой, цилиндрический борт, первая длина	М 5	0.5 - 2.5	7.0	6.9	10.0	1.0	13.0	11500	8.5	2.0	2000
Заклепочная гайка стальная, M6 CN1-CB-S цилиндрическая с насечкой, цилиндрический борт, первая длина	М 6	0.5 - 3.0	9.0	8.9	12.3	1.2	15.0	16500	15.0	4.5	3000
Заклепочная гайка стальная, M8 CN1-CB-S цилиндрическая с насечкой, цилиндрический борт, первая длина	М 8	1.0 - 3.0	11.0	10.9	14.5	1.5	18.0	25000	26.0	5.5	4400
Заклепочная гайка стальная, M10 CN1-CB-S цилиндрическая с насечкой, цилиндрический борт, первая длина	М10	1.0 - 4.0	13.0	12.9	17.0	1.7	21.0	32000	50.0	11.0	5000
Заклепочная гайка стальная, M10 CN1-CB-S C12 цилиндрическая с насечкой, цилиндрический борт, первая длина	М10 (С12)	1.0 - 3.5	12.0	11.9	16.0	1.6	19.0	32000	50.0	11.0	5000
Заклепочная гайка стальная, M12 CN1-CB-S цилиндрическая с насечкой, цилиндрический борт, первая длина	М12	1.0 - 4.0	15.0	14.9	18.8	1.7	22.0	34000	80.0	30.0	6500
Заклепочная гайка стальная, M12 CN1-CB-S C16 цилиндрическая с насечкой, цилиндрический борт, первая длина	М12 (С16)	1.0 - 4.0	16.0	15.9	22.0	2.0	25.0	34000	80.0	30.0	6500
