Заклепочная гайка алюминиевая, CG1-CB-Al цилиндрическая гладкая, цилиндрический борт, первая длина

Заклепочная гайка алюминиевая, CG1-CB-Al цилиндрическая гладкая, цилиндрический борт, первая длина

Описание

Для обеспечения прочного надежного соединения листовых материалов, когда нет возможности нарезания резьбы. Скрепляемые материалы могут быть разнородными, например, металл и пластик.
Преимущество заклепочной гайки в том, что она может быть установлена с одной стороны, в случае недосягаемости противоположной стороны соединения.

Модификация продукта Заклепочная гайка алюминиевая, CG1-CB-Al цилиндрическая гладкая, цилиндрический борт, первая длина

Размер резьбы, М, мм

Все
М 4
М 5
М 6
М 8
М10

Толщина металла, G, мм

Все
0.5 - 2.0
0.5 - 2.5
0.5 - 3.0
1.0 - 3.5
1.0 - 4.0

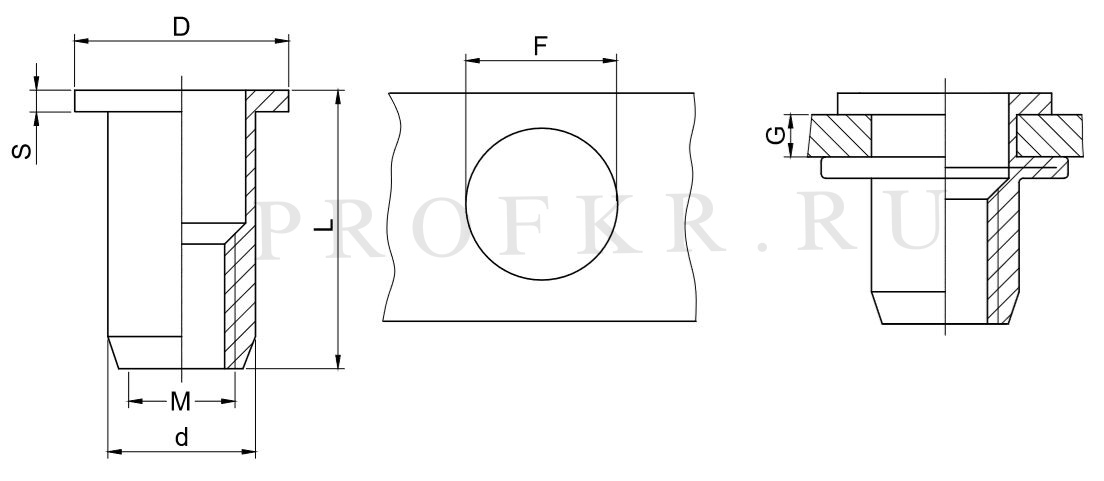

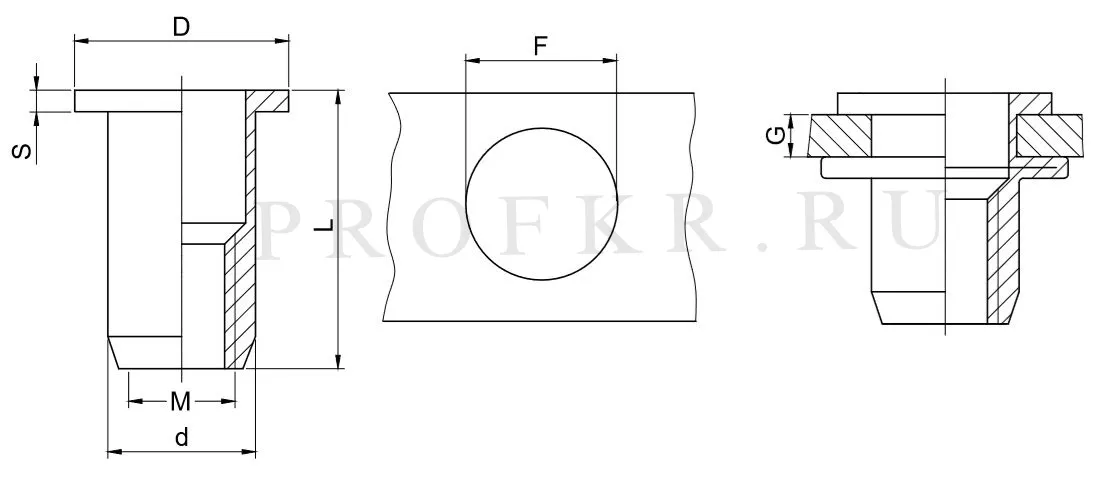

Наименование товара	Размер резьбы, М, мм	Толщина металла, G (GRIP RANGE), мм, min — max	Диаметр отверстия в металле, F, +0.1/0.0 мм	Диаметр заклепочной гайки, d, +0.07/-0.1 мм	Диаметр бортика, D, ±0.30, мм	Высота бортика, S, ±0.15, мм	Длина заклепочной гайки, L, ±0.3, мм	Вырыв, N	Скручивание резьбы, Nm	Закручивание, Nm	Срез, N
Заклепочная гайка алюминиевая, M4 CG1-CB-Al цилиндрическая гладкая, цилиндрический борт, первая длина	М 4	0.5 - 2.0	6.0	5.9	8.8	0.8	11.0	4000	2.5	0.9	1000
Заклепочная гайка алюминиевая, M5 CG1-CB-Al цилиндрическая гладкая, цилиндрический борт, первая длина	М 5	0.5 - 2.5	7.0	6.9	10.0	1.0	13.0	6500	5.0	1.5	1200
Заклепочная гайка алюминиевая, M6 CG1-CB-Al цилиндрическая гладкая, цилиндрический борт, первая длина	М 6	0.5 - 3.0	9.0	8.9	12.3	1.3	15.0	7800	8.0	3.5	2000
Заклепочная гайка алюминиевая, M8 CG1-CB-Al цилиндрическая гладкая, цилиндрический борт, первая длина	М 8	1.0 - 3.5	11.0	10.9	14.3	1.5	18.0	12300	20.0	5.0	2400
Заклепочная гайка алюминиевая, M10 CG1-CB-Al цилиндрическая гладкая, цилиндрический борт, первая длина	М10	1.0 - 4.0	13.0	12.9	17.3	1.7	21.0	17500	25.0	6.5	3800
