Заклепочная гайка нержавеющая сталь, CG1-CBC-A2 цилиндрическая гладкая, цилиндрический борт, первая длина, закрытая

Заклепочная гайка нержавеющая сталь, CG1-CBC-A2 цилиндрическая гладкая, цилиндрический борт, первая длина, закрытая
Заклепочная гайка нержавеющая сталь, CG1-CBC-A2 цилиндрическая гладкая, цилиндрический борт, первая длина, закрытая

Описание

    Для обеспечения прочного надежного соединения листовых материалов, когда нет возможности нарезания резьбы. Скрепляемые материалы могут быть разнородными, например, металл и пластик.
    Производятся с закрытой («глухой») торцевой частью. Это обеспечивает значительно более герметичную точку крепления от проникновения влаги, например, атмосферных осадков, газов, а так же эстетичный вид крепежа с обратной стороны конструкции, в которой заклепочная гайка была установлена.


Модификация продукта Заклепочная гайка нержавеющая сталь, CG1-CBC-A2 цилиндрическая гладкая, цилиндрический борт, первая длина, закрытая

Размер резьбы, М, мм
  • Все
  • М 4
  • М 5
  • М 6
  • М 8
  • М10
Толщина металла, G, мм
  • Все
  • 0.5 - 2.0
  • 0.5 - 2.5
  • 0.5 - 3.0
  • 1.0 - 3.5
  • 1.0 - 4.0

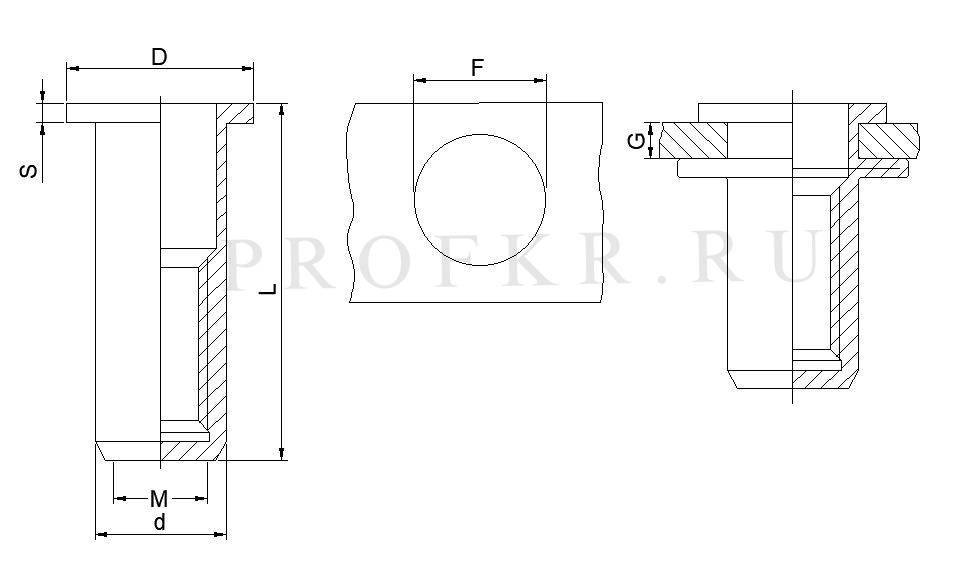

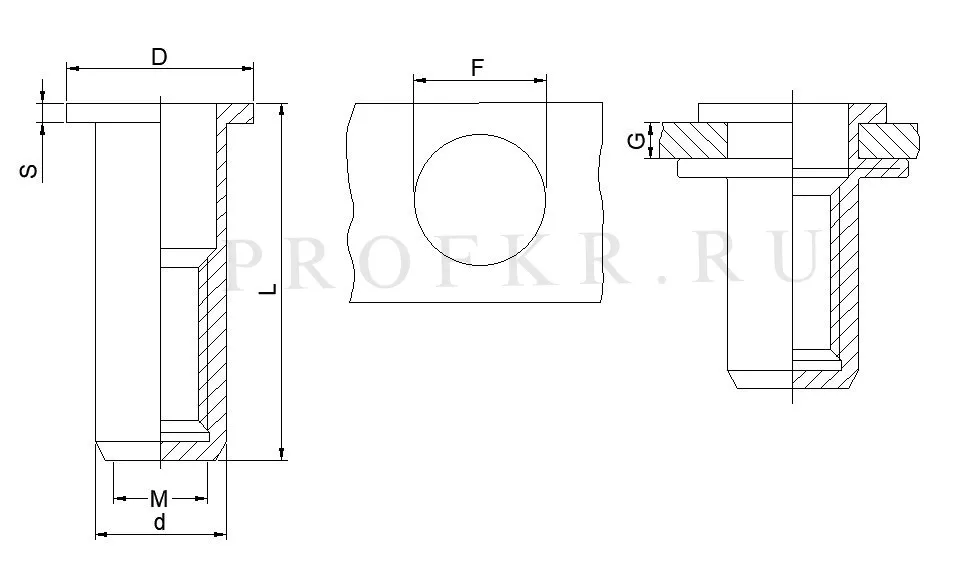

Наименование товара Размер резьбы, М, ммТолщина металла, G (GRIP RANGE), мм, min — maxДиаметр отверстия в металле, F, +0.1/0.0 ммДиаметр заклепочной гайки, d, +0.07/-0.1 ммДиаметр бортика, D, ±0.30, ммВысота бортика, S, ±0.15, ммДлина заклепочной гайки, L, ±0.3, ммВырыв, NСкручивание резьбы, NmЗакручивание, NmСрез, N
Заклепочная гайка нержавеющая сталь, M4 CG1-CBC-A2 цилиндрическая гладкая, цилиндрический борт, первая длина, закрытая М 4 0.5 - 2.0 6.0 5.9 9.0 0.8 16.0 6800 5.0 1.0 1500
Заклепочная гайка нержавеющая сталь, M5 CG1-CBC-A2 цилиндрическая гладкая, цилиндрический борт, первая длина, закрытая М 5 0.5 - 2.5 7.0 6.9 10.0 1.0 17.0 11500 8.5 2.0 2000
Заклепочная гайка нержавеющая сталь, M6 CG1-CBC-A2 цилиндрическая гладкая, цилиндрический борт, первая длина, закрытая М 6 0.5 - 3.0 9.0 8.9 12.3 1.3 19.2 16500 15.0 4.5 3000
Заклепочная гайка нержавеющая сталь, M8 CG1-CBC-A2 цилиндрическая гладкая, цилиндрический борт, первая длина, закрытая М 8 1.0 - 3.5 11.0 10.9 15.5 1.5 21.5 25000 26.0 5.5 4400
Заклепочная гайка нержавеющая сталь, M10 CG1-CBC-A2 цилиндрическая гладкая, цилиндрический борт, первая длина, закрытая М10 1.0 - 4.0 13.0 12.9 17.0 1.6 27.0 32000 50.0 11.0 5000

Детали

Изделие
Заклепочная гайка
Форма тела
Цилиндрическая гладкая
Форма бортика
Цилиндрический
Длина заклепочной гайки
Первая длина
Разновидность
Закрытая
Материал заклепочной гайки
Нержавеющая сталь А2
