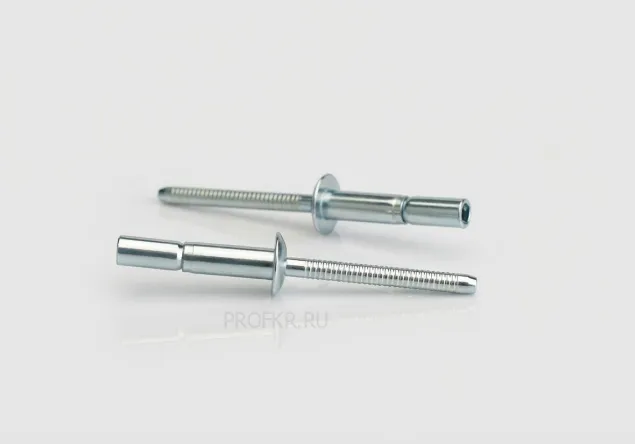

Заклепка вытяжная St/St (сталь/сталь) стандартный борт Monobolt

Заклепка вытяжная St/St (сталь/сталь) стандартный борт Monobolt

Описание

Усиленная вытяжная заклепка (monobolt blind rivet) используется для скрепления конструкций, подверженных сильным вибрационным нагрузкам. Например, в автомобилестроении. Такая конструкция гидроизолирована, обладает прочностью, надёжностью.

Технические требования к данному типу заклепки и скрепляемым элементам конструкций согласно ТУ 25.94.12-002-10702513-2023 Заклепки вытяжные.

Модификация продукта Заклепка вытяжная St/St (сталь/сталь) стандартный борт Monobolt

Диаметр, D, мм

Все
4.8
6.4

Длина, L, мм

Все
10.0
14.0
19.0

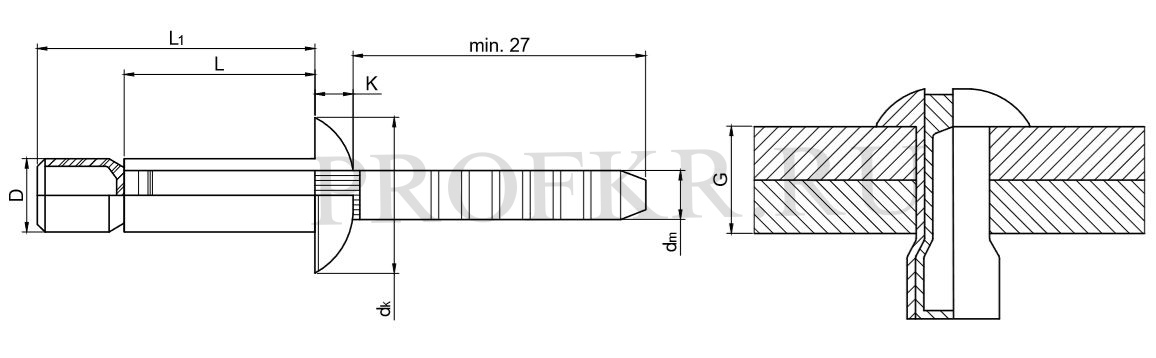

Наименование товара	Диаметр, D, +0.08/-0.15, мм	Длина, L, +1.0, мм	Толщина скрепляемых деталей, G (GRIP RANGE), мм, min — max	Диаметр бортика, dk, мм	Высота бортика, K, мм, max	Диаметр стержня, dm, мм, max	Диаметр отверстия, Ø, мм	Усилие на срез, N, min	Усилие на растяжение, N, min
Заклепка вытяжная St/St (сталь/сталь) 4.8х10.0 стандартный борт Monobolt	4.8	10.0	1.6 - 6.9	10.2	2.67	3.1	4.9 - 5.1	5800	4100
Заклепка вытяжная St/St (сталь/сталь) 4.8х14.0 стандартный борт Monobolt	4.8	14.0	1.6 - 11.0	10.2	2.67	3.1	4.9 - 5.1	5800	4100
Заклепка вытяжная St/St (сталь/сталь) 6.4х14.0 стандартный борт Monobolt	6.4	14.0	2.1 - 9.5	13.4	2.97	4.1	6.7 - 7.0	10500	8200
Заклепка вытяжная St/St (сталь/сталь) 6.4х19.0 стандартный борт Monobolt	6.4	19.0	2.1 - 15.8	13.4	2.97	4.1	6.7 - 7.0	10500	8200
