Заклепка вытяжная Al/Al (алюминий/алюминий) стандартный борт закрытая

Заклепка вытяжная Al/Al (алюминий/алюминий) стандартный борт закрытая

Описание

Значение маркировки Аl/Аl обозначает, что тело и стержень заклёпки выполнены из алюминиевого сплава.
Технические требования к данному типу заклепки и скрепляемым элементам конструкций описаны в ТУ 25.94.12-002-10702513-2023 Заклепки вытяжные .
Применяется при креплении конструкций выполненных из алюминиевых сплавов и неметаллических элементов с низкой прочностью (например: пластика), которые эксплуатируются в неагрессивных и слабоагрессивных средах.

Модификация продукта Заклепка вытяжная Al/Al (алюминий/алюминий) стандартный борт закрытая

Диаметр, D, мм

Все
3.2
4.0

Длина, L, мм

Все
8.0
9.5
10.0

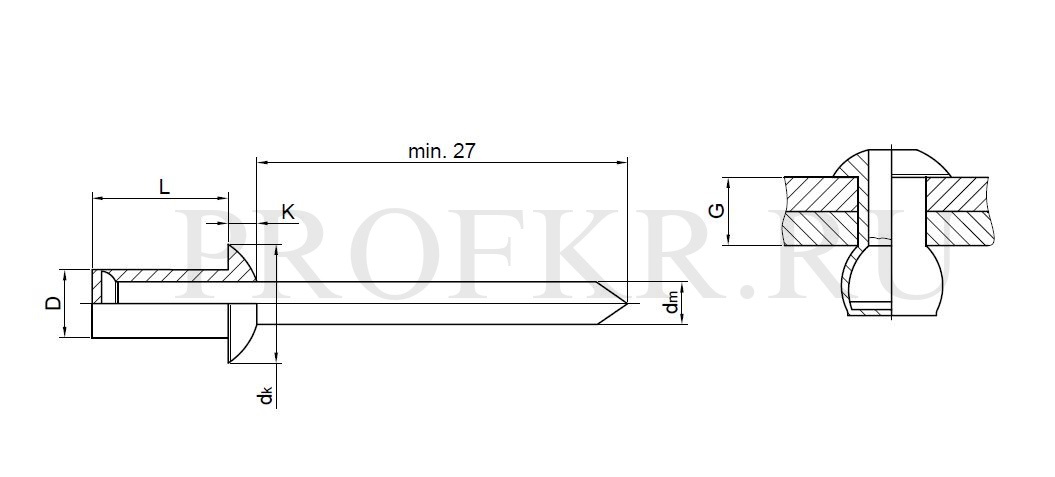

Наименование товара	Диаметр, D, +0.08/-0.15, мм	Длина, L, +1.0, мм	Толщина скрепляемых деталей, G (GRIP RANGE), мм, min — max	Диаметр бортика, dk, мм	Высота бортика, K, мм, max	Диаметр стержня, dm, мм, max	Диаметр отверстия, Ø, мм	Усилие на срез, N, min	Усилие на растяжение, N, min
Заклепка вытяжная Al/Al (алюминий/алюминий) 3.2х8.0 стандартный борт закрытая	3.2	8.0	2.0 - 3.5	5.8 - 6.7	1.3	1.85	3.3 - 3.4	460	540
Заклепка вытяжная Al/Al (алюминий/алюминий) 3.2х10.0 стандартный борт закрытая	3.2	10.0	3.5 - 5.0	5.8 - 6.7	1.3	1.85	3.3 - 3.4	460	540
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.0х9.5 стандартный борт закрытая	4.0	9.5	3.5 - 5.0	6.9 - 8.4	1.7	2.15	4.1 - 4.2	720	760
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.0х10.0 стандартный борт закрытая	4.0	10.0	4.0 - 5.5	6.9 - 8.4	1.7	2.15	4.1 - 4.2	700	900
