Заклепка вытяжная St/St (сталь/сталь) стандартный борт

Заклепка вытяжная St/St (сталь/сталь) стандартный борт

Описание

Значение маркировки St/St обозначает, что и тело и стержень заклепки выполнены из углеродистой стали с цинковым гальваническим покрытием.
В разговорной речи она может называться «заклепка сталь сталь» или «заклепка стальная».
Технические требования к данному типу заклепки и скрепляемым элементам конструкций описаны в ТУ 25.94.12-002-10702513-2023 Заклепки вытяжные.
Применяется при креплении конструкций выполненных из углеродистой стали, эксплуатирующихся в неагрессивных или слабоагрессивных средах.

Заклепка выполняется со стандартным бортиком.

Стандартный бортик обычно используется при скреплении пакета конструкций соразмерной толщины и прочности.

Модификация продукта Заклепка вытяжная St/St (сталь/сталь) стандартный борт

Диаметр, D, мм

Все
2.4
3.0
3.2
4.0
4.8
5.0
6.0
6.4

Длина, L, мм

Все
4.0
6.0
8.0
10.0
12.0
14.0
15.0
16.0
18.0
20.0
21.0
22.0
24.0
25.0
26.0
28.0
30.0
35.0
40.0
45.0
50.0

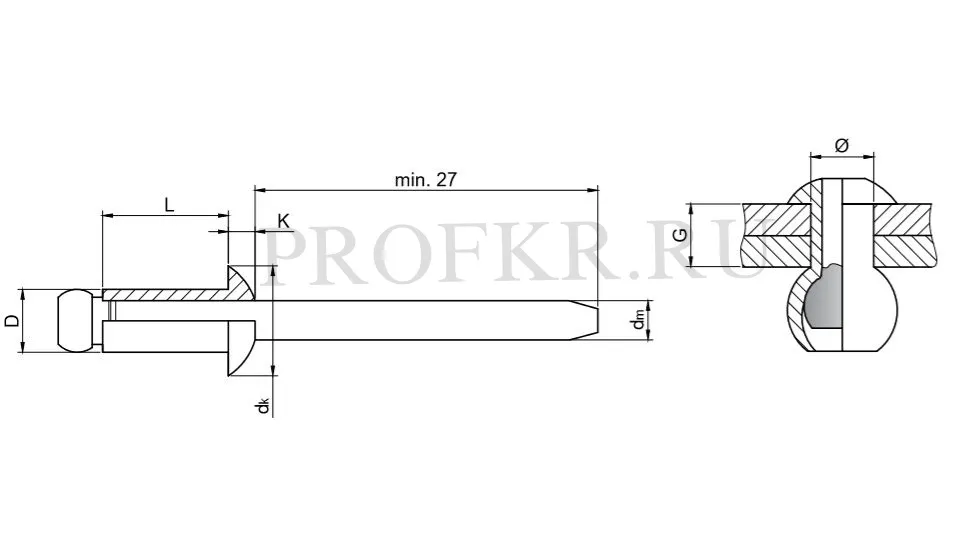

Наименование товара	Диаметр, D, +0.08/-0.15, мм	Длина, L, +1.0, мм	Толщина скрепляемых деталей, G (GRIP RANGE), мм, min — max	Диаметр бортика, dk, мм	Высота бортика, K, мм, max	Диаметр стержня, dm, мм, max	Диаметр отверстия, Ø, мм	Усилие на срез, N, min	Усилие на растяжение, N, min
Заклепка вытяжная St/St (сталь/сталь) 2.4х4.0 стандартный борт	2.4	4.0	0.5 - 2.0	5.0	1.0	1.6	2.5 - 2.6	500	700
Заклепка вытяжная St/St (сталь/сталь) 2.4х6.0 стандартный борт	2.4	6.0	2.0 - 4.0	5.0	1.0	1.6	2.5 - 2.6	500	700
Заклепка вытяжная St/St (сталь/сталь) 2.4х8.0 стандартный борт	2.4	8.0	4.0 - 6.0	5.0	1.0	1.6	2.5 - 2.6	500	700
Заклепка вытяжная St/St (сталь/сталь) 2.4х10.0 стандартный борт	2.4	10.0	6.0 - 8.0	5.0	1.0	1.6	2.5 - 2.6	500	700
Заклепка вытяжная St/St (сталь/сталь) 2.4х12.0 стандартный борт	2.4	12.0	7.0 - 9.5	5.0	1.0	1.6	2.5 - 2.6	500	700
Заклепка вытяжная St/St (сталь/сталь) 2.4х14.0 стандартный борт	2.4	14.0	8.0 - 11.5	5.0	1.0	1.6	2.5 - 2.6	500	700
Заклепка вытяжная St/St (сталь/сталь) 2.4х16.0 стандартный борт	2.4	16.0	10.0 - 13.0	5.0	1.0	1.6	2.5 - 2.6	500	700
Заклепка вытяжная St/St (сталь/сталь) 3.0х6.0 стандартный борт	3.0	6.0	1.0 - 3.5	6.7	1.3	2.15	3.1 - 3.2	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.0х8.0 стандартный борт	3.0	8.0	3.5 - 5.0	6.7	1.3	2.15	3.1 - 3.2	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.0х10.0 стандартный борт	3.0	10.0	5.0 - 7.0	6.7	1.3	2.15	3.1 - 3.2	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.0х12.0 стандартный борт	3.0	12.0	7.0 - 9.0	6.7	1.3	2.15	3.1 - 3.2	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.0х14.0 стандартный борт	3.0	14.0	9.0 - 11.0	6.7	1.3	2.15	3.1 - 3.2	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.0х16.0 стандартный борт	3.0	16.0	9.0 - 12.5	6.7	1.3	2.15	3.1 - 3.2	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.0х18.0 стандартный борт	3.0	18.0	12.0 - 14.5	6.7	1.3	2.15	3.1 - 3.2	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.0х20.0 стандартный борт	3.0	20.0	13.0 - 16.5	6.7	1.3	2.15	3.1 - 3.2	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.2х6.0 стандартный борт	3.2	6.0	1.0 - 3.5	6.7	1.3	2.15	3.3 - 3.4	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.2х8.0 стандартный борт	3.2	8.0	3.5 - 5.0	6.7	1.3	2.15	3.3 - 3.4	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.2х10.0 стандартный борт	3.2	10.0	5.0 - 7.0	6.7	1.3	2.15	3.3 - 3.4	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.2х12.0 стандартный борт	3.2	12.0	7.0 - 9.0	6.7	1.3	2.15	3.3 - 3.4	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.2х14.0 стандартный борт	3.2	14.0	9.0 - 11.0	6.7	1.3	2.15	3.3 - 3.4	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.2х16.0 стандартный борт	3.2	16.0	9.0 - 12.5	6.7	1.3	2.15	3.3 - 3.4	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.2х18.0 стандартный борт	3.2	18.0	12.0 - 14.5	6.7	1.3	2.15	3.3 - 3.4	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.2х20.0 стандартный борт	3.2	20.0	13.0 - 16.5	6.7	1.3	2.15	3.3 - 3.4	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.2х25.0 стандартный борт	3.2	25.0	15.0 - 21.5	6.7	1.3	2.15	3.3 - 3.4	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 4.0х6.0 стандартный борт	4.0	6.0	1.0 - 3.0	6.9 - 8.4	1.2 - 1.7	2.16	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х8.0 стандартный борт	4.0	8.0	3.0 - 5.0	6.9 - 8.4	1.2 - 1.7	2.16	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х10.0 стандартный борт	4.0	10.0	4.0 - 6.5	6.9 - 8.4	1.2 - 1.7	2.16	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х12.0 стандартный борт	4.0	12.0	6.0 - 8.5	6.9 - 8.4	1.2 - 1.7	2.16	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х14.0 стандартный борт	4.0	14.0	7.0 - 10.5	6.9 - 8.4	1.2 - 1.7	2.16	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х16.0 стандартный борт	4.0	16.0	8.0 - 12.5	6.9 - 8.4	1.2 - 1.7	2.16	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х18.0 стандартный борт	4.0	18.0	10.0 - 14.5	6.9 - 8.4	1.2 - 1.7	2.16	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х20.0 стандартный борт	4.0	20.0	12.0 - 16.0	6.9 - 8.4	1.2 - 1.7	2.16	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х21.0 стандартный борт	4.0	21.0	12.0 - 16.0	6.9 - 8.4	1.2 - 1.7	2.16	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х22.0 стандартный борт	4.0	22.0	14.0 - 17.5	6.9 - 8.4	1.2 - 1.7	2.16	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х24.0 стандартный борт	4.0	24.0	15.0 - 20.0	6.9 - 8.4	1.2 - 1.7	2.16	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х25.0 стандартный борт	4.0	25.0	16.0 - 21.0	6.9 - 8.4	1.2 - 1.7	2.16	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х26.0 стандартный борт	4.0	26.0	16.0 - 21.0	6.9 - 8.4	1.2 - 1.7	2.16	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х28.0 стандартный борт	4.0	28.0	19.0 - 24.0	6.9 - 8.4	1.2 - 1.7	2.16	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х30.0 стандартный борт	4.0	30.0	21.0 - 26.0	6.9 - 8.4	1.2 - 1.7	2.16	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х35.0 стандартный борт	4.0	35.0	26.0 - 30.5	6.9 - 8.4	1.2 - 1.7	2.16	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х40.0 стандартный борт	4.0	40.0	30.5 - 35.0	6.9 - 8.4	1.2 - 1.7	2.16	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.8х6.0 стандартный борт	4.8	6.0	1.0 - 2.5	8.3 - 10.1	1.5 - 2.0	2.91	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х8.0 стандартный борт	4.8	8.0	2.5 - 4.0	8.3 - 10.1	1.5 - 2.0	2.91	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х10.0 стандартный борт	4.8	10.0	4.0 - 6.0	8.3 - 10.1	1.5 - 2.0	2.91	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х12.0 стандартный борт	4.8	12.0	6.0 - 8.0	8.3 - 10.1	1.5 - 2.0	2.91	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х14.0 стандартный борт	4.8	14.0	8.0 - 10.0	8.3 - 10.1	1.5 - 2.0	2.91	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х16.0 стандартный борт	4.8	16.0	9.0 - 12.0	8.3 - 10.1	1.5 - 2.0	2.91	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х18.0 стандартный борт	4.8	18.0	10.0 - 14.0	8.3 - 10.1	1.5 - 2.0	2.91	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х20.0 стандартный борт	4.8	20.0	12.0 - 16.0	8.3 - 10.1	1.5 - 2.0	2.91	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х21.0 стандартный борт	4.8	21.0	8.0 - 15.5	8.3 - 10.1	1.5 - 2.0	2.91	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х22.0 стандартный борт	4.8	22.0	9.0 - 16.5	8.3 - 10.1	1.5 - 2.0	2.91	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х25.0 стандартный борт	4.8	25.0	16.0 - 21.0	8.3 - 10.1	1.5 - 2.0	2.91	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х30.0 стандартный борт	4.8	30.0	21.0 - 25.0	8.3 - 10.1	1.5 - 2.0	2.91	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х35.0 стандартный борт	4.8	35.0	25.0 - 30.0	8.3 - 10.1	1.5 - 2.0	2.91	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х40.0 стандартный борт	4.8	40.0	30.0 - 35.0	8.3 - 10.1	1.5 - 2.0	2.91	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х45.0 стандартный борт	4.8	45.0	35.0 - 40.0	8.3 - 10.1	1.5 - 2.0	2.91	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х50.0 стандартный борт	4.8	50.0	40.0 - 45.0	8.3 - 10.1	1.5 - 2.0	2.91	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 5.0х8.0 стандартный борт	5.0	8.0	2.0 - 4.0	10.5	2.1	3.1	5.1 - 5.2	3100	4000
Заклепка вытяжная St/St (сталь/сталь) 5.0х10.0 стандартный борт	5.0	10.0	4.0 - 6.0	10.5	2.1	3.1	5.1 - 5.2	3100	4000
Заклепка вытяжная St/St (сталь/сталь) 5.0х12.0 стандартный борт	5.0	12.0	6.0 - 8.0	10.5	2.1	3.1	5.1 - 5.2	3100	4000
Заклепка вытяжная St/St (сталь/сталь) 5.0х14.0 стандартный борт	5.0	14.0	8.0 - 10.0	10.5	2.1	3.1	5.1 - 5.2	3100	4000
Заклепка вытяжная St/St (сталь/сталь) 5.0х16.0 стандартный борт	5.0	16.0	9.0 - 12.0	10.5	2.1	3.1	5.1 - 5.2	3100	4000
Заклепка вытяжная St/St (сталь/сталь) 5.0х25.0 стандартный борт	5.0	25.0	16.0 - 21.0	10.5	2.1	3.1	5.1 - 5.2	3100	4000
Заклепка вытяжная St/St (сталь/сталь) 6.0х8.0 стандартный борт	6.0	8.0	1.5 - 3.0	10.8 - 12.6	1.9 - 2.5	3.75	6.1 - 6.2	4300	5400
Заклепка вытяжная St/St (сталь/сталь) 6.0х10.0 стандартный борт	6.0	10.0	3.0 - 4.0	10.8 - 12.6	1.9 - 2.5	3.75	6.1 - 6.2	4300	5400
Заклепка вытяжная St/St (сталь/сталь) 6.0х12.0 стандартный борт	6.0	12.0	4.0 - 6.0	10.8 - 12.6	1.9 - 2.5	3.75	6.1 - 6.2	4300	5400
Заклепка вытяжная St/St (сталь/сталь) 6.0х14.0 стандартный борт	6.0	14.0	7.0 - 9.0	10.8 - 12.6	1.9 - 2.5	3.75	6.1 - 6.2	4300	5400
Заклепка вытяжная St/St (сталь/сталь) 6.0х15.0 стандартный борт	6.0	15.0	6.0 - 8.0	10.8 - 12.6	1.9 - 2.5	3.75	6.1 - 6.2	4300	5400
Заклепка вытяжная St/St (сталь/сталь) 6.0х16.0 стандартный борт	6.0	16.0	7.0 - 11.0	10.8 - 12.6	1.9 - 2.5	3.75	6.1 - 6.2	4300	5400
Заклепка вытяжная St/St (сталь/сталь) 6.0х18.0 стандартный борт	6.0	18.0	11.0 - 13.0	10.8 - 12.6	1.9 - 2.5	3.75	6.1 - 6.2	4300	5400
Заклепка вытяжная St/St (сталь/сталь) 6.0х20.0 стандартный борт	6.0	20.0	10.0 - 14.0	10.8 - 12.6	1.9 - 2.5	3.75	6.1 - 6.2	4300	5400
Заклепка вытяжная St/St (сталь/сталь) 6.0х22.0 стандартный борт	6.0	22.0	12.0 - 16.0	10.8 - 12.6	1.9 - 2.5	3.75	6.1 - 6.2	4300	5400
Заклепка вытяжная St/St (сталь/сталь) 6.4х8.0 стандартный борт	6.4	8.0	1.5 - 3.0	11.8 - 13.4	2.7	3.9 - 4.2	6.5 - 6.6	4900	5700
Заклепка вытяжная St/St (сталь/сталь) 6.4х10.0 стандартный борт	6.4	10.0	2.0 - 4.0	11.8 - 13.4	2.7	3.9 - 4.2	6.5 - 6.6	4900	5700
Заклепка вытяжная St/St (сталь/сталь) 6.4х12.0 стандартный борт	6.4	12.0	3.0 - 6.0	11.8 - 13.4	2.7	3.9 - 4.2	6.5 - 6.6	4900	5700
Заклепка вытяжная St/St (сталь/сталь) 6.4х14.0 стандартный борт	6.4	14.0	6.0 - 8.0	11.8 - 13.4	2.7	3.9 - 4.2	6.5 - 6.6	4900	5700
Заклепка вытяжная St/St (сталь/сталь) 6.4х15.0 стандартный борт	6.4	15.0	6.0 - 9.0	11.8 - 13.4	2.7	3.9 - 4.2	6.5 - 6.6	4900	5700
Заклепка вытяжная St/St (сталь/сталь) 6.4х16.0 стандартный борт	6.4	16.0	6.0 - 10.0	11.8 - 13.4	2.7	3.9 - 4.2	6.5 - 6.6	4900	5700
Заклепка вытяжная St/St (сталь/сталь) 6.4х18.0 стандартный борт	6.4	18.0	8.0 - 12.0	11.8 - 13.4	2.7	3.9 - 4.2	6.5 - 6.6	4900	5700
Заклепка вытяжная St/St (сталь/сталь) 6.4х20.0 стандартный борт	6.4	20.0	10.0 - 14.0	11.8 - 13.4	2.7	3.9 - 4.2	6.5 - 6.6	4900	5700
Заклепка вытяжная St/St (сталь/сталь) 6.4х22.0 стандартный борт	6.4	22.0	12.0 - 16.0	11.8 - 13.4	2.7	3.9 - 4.2	6.5 - 6.6	4900	5700
Заклепка вытяжная St/St (сталь/сталь) 6.4х25.0 стандартный борт	6.4	25.0	14.0 - 18.0	11.8 - 13.4	2.7	3.9 - 4.2	6.5 - 6.6	4900	5700
Заклепка вытяжная St/St (сталь/сталь) 6.4х30 стандартный борт	6.4	30.0	18.0 - 23.0	11.8 - 13.4	2.7	3.9 - 4.2	6.5 - 6.6	4900	5700
Заклепка вытяжная St/St (сталь/сталь) 6.4х35.0 стандартный борт	6.4	35.0	23.0 - 28.0	11.8 - 13.4	2.7	3.9 - 4.2	6.5 - 6.6	4900	5700
Заклепка вытяжная St/St (сталь/сталь) 6.4х40.0 стандартный борт	6.4	40.0	28.0 - 33.0	11.8 - 13.4	2.7	3.9 - 4.2	6.5 - 6.6	4900	5700
