Заклепка вытяжная A4/A4 (нерж.сталь/нерж.сталь) стандартный борт

Заклепка вытяжная A4/A4 (нерж.сталь/нерж.сталь) стандартный борт

Описание

Значение маркировки А4/А4 обозначает, что и тело и стержень заклепки выполнены из аустенитной коррозионностойкой, кислотостойкой, немагнитной стали, обладающей высокой прочностью, стойкостью к влаге, температурам и коррозии, не токсичной, хорошо поддающейся механической обработке.

Технические требования к данному типу заклепки и скрепляемым элементам конструкций согласно ТУ 25.94.12-002-10702513-2023 Заклепки вытяжные .
Применяется при креплении конструкций, эксплуатирующихся в агрессивных средах.

Заклепка выполняется со стандартным бортиком.
Стандартный бортик обычно используется при скреплении пакета конструкций соразмерной толщины и прочности.

Модификация продукта Заклепка вытяжная A4/A4 (нерж.сталь/нерж.сталь) стандартный борт

Диаметр, D, мм

Все
3.0
3.2
4.0
4.8
5.0

Длина, L, мм

Все
6.0
8.0
10.0
12.0
14.0
18.0
20.0

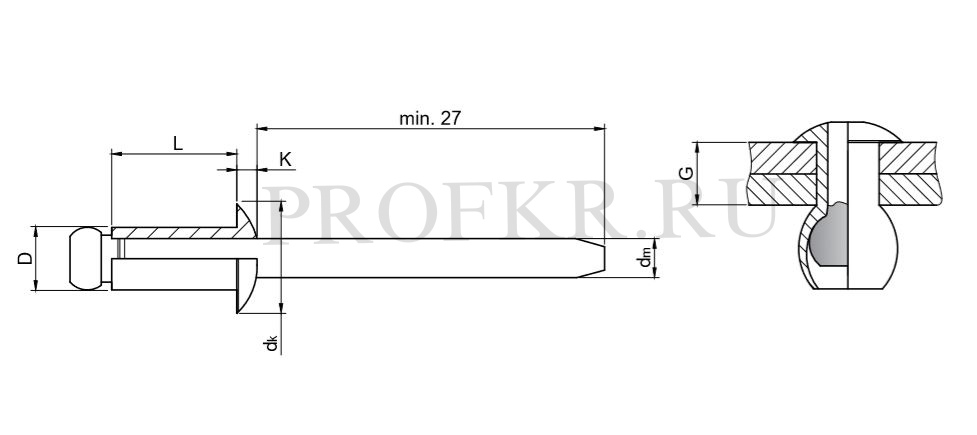

Наименование товара	Диаметр, D, +0.08/-0.15, мм	Длина, L, +1.0, мм	Толщина скрепляемых деталей, G (GRIP RANGE), мм, min — max	Диаметр бортика, dk, мм	Высота бортика, K, мм, max	Диаметр стержня, dm, мм, max	Диаметр отверстия, Ø, мм	Усилие на срез, N, min	Усилие на растяжение, N, min
Заклепка вытяжная A4/A4 (нерж.сталь/нерж.сталь) 3.0х10.0 стандартный борт	3.0	10.0	5.0 - 7.0	6.3	1.3	2.1	3.1 - 3.2	1800	2200
Заклепка вытяжная A4/A4 (нерж.сталь/нерж.сталь) 3.0х14.0 стандартный борт	3.0	14.0	9.0 - 11.0	6.3	1.3	2.1	3.1 - 3.2	1800	2200
Заклепка вытяжная A4/A4 (нерж.сталь/нерж.сталь) 3.2х6.0 стандартный борт	3.2	6.0	1.0 - 3.5	6.7	1.3	2.1	3.3 - 3.4	1900	2500
Заклепка вытяжная A4/A4 (нерж.сталь/нерж.сталь) 3.2х8.0 стандартный борт	3.2	8.0	3.5 - 5.0	6.7	1.3	2.1	3.3 - 3.4	1900	2500
Заклепка вытяжная A4/A4 (нерж.сталь/нерж.сталь) 3.2х10.0 стандартный борт	3.2	10.0	5.0 - 7.0	6.7	1.3	2.1	3.3 - 3.4	1900	2500
Заклепка вытяжная A4/A4 (нерж.сталь/нерж.сталь) 4.0х6.0 стандартный борт	4.0	6.0	1.0 - 3.0	8.4	1.7	2.45	4.1 - 4.2	2700	3500
Заклепка вытяжная A4/A4 (нерж.сталь/нерж.сталь) 4.0х8.0 стандартный борт	4.0	8.0	3.0 - 5.0	8.4	1.7	2.45	4.1 - 4.2	2700	3500
Заклепка вытяжная A4/A4 (нерж.сталь/нерж.сталь) 4.0х12.0 стандартный борт	4.0	12.0	6.0 - 8.5	8.4	1.7	2.6	4.1 - 4.2	2700	3500
Заклепка вытяжная A4/A4 (нерж.сталь/нерж.сталь) 4.8х8.0 стандартный борт	4.8	8.0	2.5 - 4.0	10.1	2.0	3.1	4.9 - 5.0	4000	5000
Заклепка вытяжная A4/A4 (нерж.сталь/нерж.сталь) 4.8х10.0 стандартный борт	4.8	10.0	4.0 - 6.0	10.1	2.0	3.1	4.9 - 5.0	4000	5000
Заклепка вытяжная A4/A4 (нерж.сталь/нерж.сталь) 4.8х12.0 стандартный борт	4.8	12.0	6.0 - 8.0	10.1	2.0	3.1	4.9 - 5.0	4000	5000
Заклепка вытяжная A4/A4 (нерж.сталь/нерж.сталь) 4.8х18.0 стандартный борт	4.8	18.0	10.0 - 14.0	10.1	2.0	3.1	4.9 - 5.0	4000	5000
Заклепка вытяжная A4/A4 (нерж.сталь/нерж.сталь) 4.8х20.0 стандартный борт	4.8	20.0	12.0 - 16.0	10.1	2.0	3.1	4.9 - 5.0	4000	5000
Заклепка вытяжная A4/A4 (нерж.сталь/нерж.сталь) 5.0х10.0 стандартный борт	5.0	10.0	4.0 - 6.0	10.5	2.1	3.1	5.1 - 5.2	4700	5800
