Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) увеличенный борт К

Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) увеличенный борт К

Описание

Значение маркировки А2/А2 обозначает, что и тело и стержень заклепки выполнены из аустенитной коррозионностойкой стали.

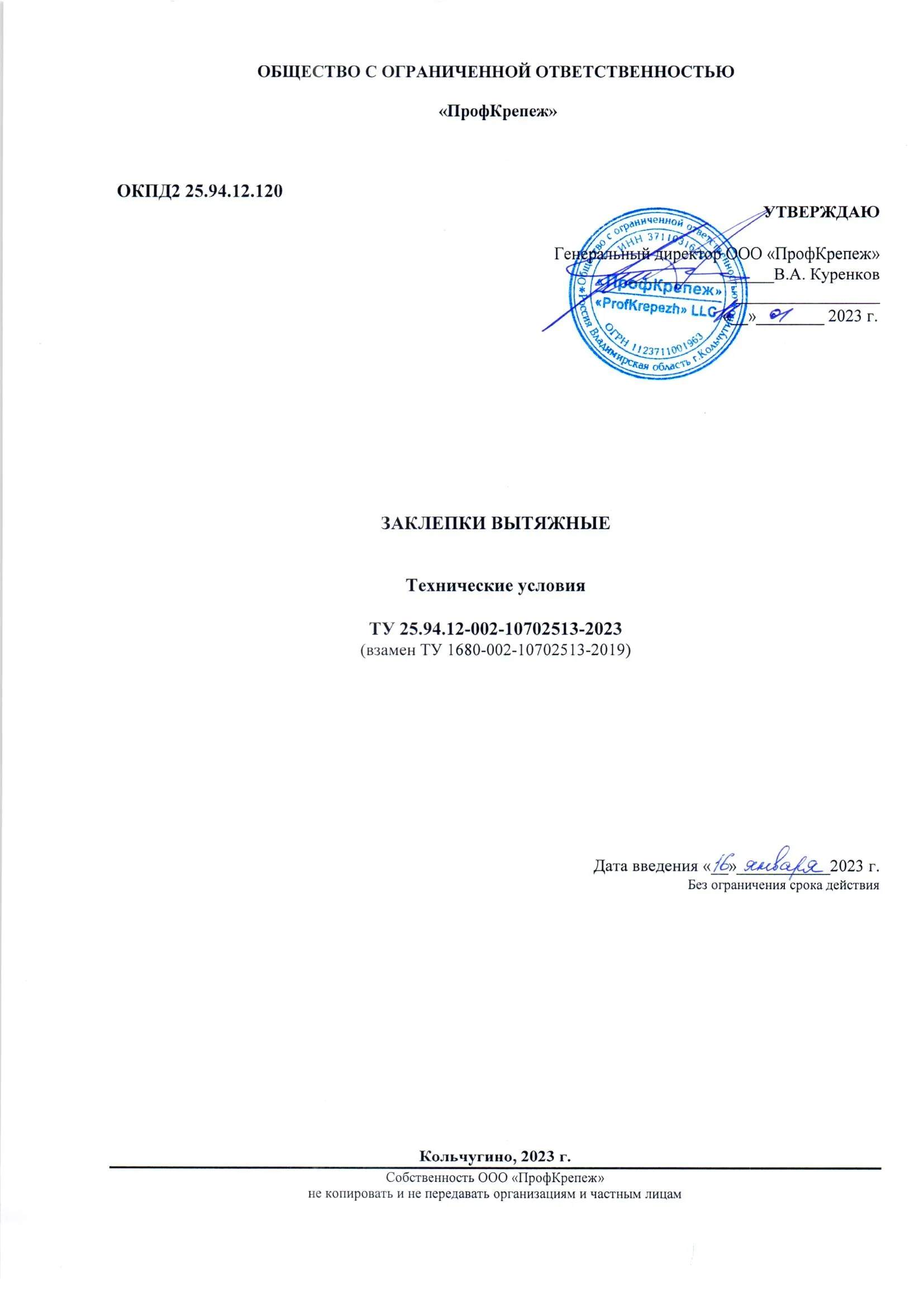

В разговорной речи она может называться как «заклепка из нержавеющей стали». Технические требования к данному типу заклепки и скрепляемым элементам конструкций согласно ТУ 25.94.12-002-10702513-2023 Заклепки вытяжные .
Применяется при креплении конструкций выполненных из углеродистой стали, алюминиевых сплавов, коррозионностойкой стали, которые эксплуатируются в неагрессивных, слабоагрессивных, среднеагрессивных и сильноагрессивных средах.

Заклепка выполняется с увеличенным бортиком.

Увеличенный бортик (диаметром 9.5, 12, 16 мм) применяется при креплении тонкого материала к более толстому или менее прочного к более прочному, для повышения возможных нагрузок на «вырыв» прикрепляемого материала через бортик заклепки.

Модификация продукта Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) увеличенный борт К

Диаметр, D, мм

Все
3.2
4.0
4.8

Длина, L, мм

Все
6.0
8.0
10.0
12.0
14.0
16.0
18.0
20.0
25.0
30.0
35.0
40.0
45.0
50.0

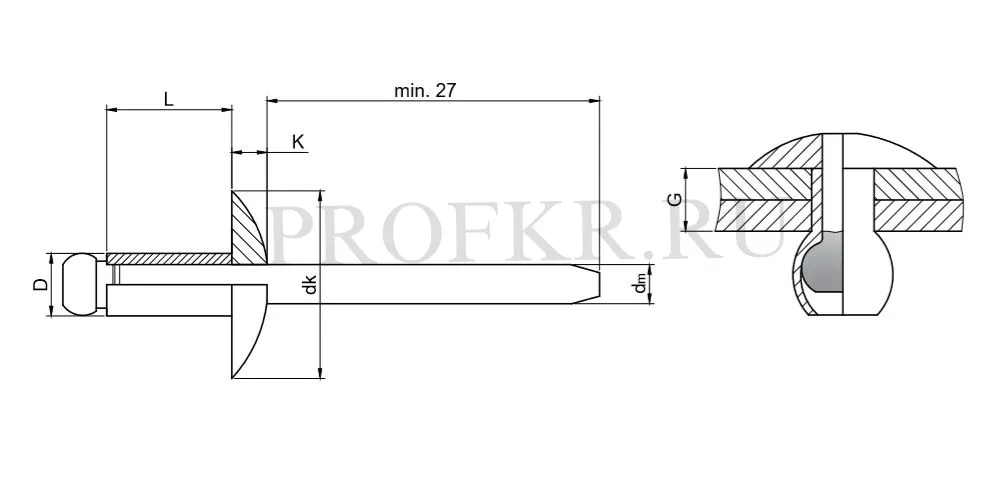

Наименование товара	Диаметр, D, +0.08/-0.15, мм	Длина, L, +1.0, мм	Толщина скрепляемых деталей, G (GRIP RANGE), мм, min — max	Диаметр бортика, dk, мм	Высота бортика, K, мм, max	Диаметр стержня, dm, мм, max	Диаметр отверстия, Ø, мм	Усилие на срез, N, min	Усилие на растяжение, N, min
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 3.2х6.0 увеличенный борт К9.5	3.2	6.0	1.0 — 3.5	8.7 - 9.8	2.0	2.1	3.3 - 3.4	1900	2500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 3.2х8.0 увеличенный борт К9.5	3.2	8.0	3.5 - 5.0	8.7 - 9.8	2.0	2.1	3.3 - 3.4	1900	2500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 3.2х10.0 увеличенный борт К9.5	3.2	10.0	5.0 - 7.0	8.7 - 9.8	2.0	2.1	3.3 - 3.4	1900	2500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 3.2х12.0 увеличенный борт К9.5	3.2	12.0	7.0 - 9.0	8.7 - 9.8	2.0	2.1	3.3 - 3.4	1900	2500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 3.2х14.0 увеличенный борт К9.5	3.2	14.0	9.0 - 11.0	8.7 - 9.8	2.0	2.1	3.3 - 3.4	1900	2500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 3.2х16.0 увеличенный борт К9.5	3.2	16.0	9.0 - 12.5	8.7 - 9.8	2.0	2.1	3.3 - 3.4	1900	2500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 3.2х18.0 увеличенный борт К9.5	3.2	18.0	12.0 - 14.5	8.7 - 9.8	2.0	2.1	3.3 - 3.4	1900	2500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 3.2х20.0 увеличенный борт К9.5	3.2	20.0	13.0 - 16.5	8.7 - 9.8	2.0	2.1	3.3 - 3.4	1900	2500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 3.2х25.0 увеличенный борт К9.5	3.2	25.0	15.0 - 21.5	8.7 - 9.8	2.0	2.1	3.3 - 3.4	1900	2500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.0х6.0 увеличенный борт К12	4.0	6.0	1.0 - 3.0	11.0 - 12.5	2.2	2.6	4.1 - 4.2	2700	3500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.0х8.0 увеличенный борт К12	4.0	8.0	3.0 - 5.0	11.0 - 12.5	2.2	2.6	4.1 - 4.2	2700	3500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.0х10.0 увеличенный борт К12	4.0	10.0	4.0 - 6.5	11.0 - 12.5	2.2	2.6	4.1 - 4.2	2700	3500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.0х12.0 увеличенный борт К12	4.0	12.0	6.0 - 8.5	11.0 - 12.5	2.2	2.6	4.1 - 4.2	2700	3500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.0х14.0 увеличенный борт К12	4.0	14.0	7.0 - 10.5	11.0 - 12.5	2.2	2.6	4.1 - 4.2	2700	3500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.0х16.0 увеличенный борт К12	4.0	16.0	8.0 - 12.5	11.0 - 12.5	2.2	2.6	4.1 - 4.2	2700	3500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.0х18.0 увеличенный борт К12	4.0	18.0	10.0 - 14.5	11.0 - 12.5	2.2	2.6	4.1 - 4.2	2700	3500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.0х20.0 увеличенный борт К12	4.0	20.0	12.0 - 16.0	11.0 - 12.5	2.2	2.6	4.1 - 4.2	2700	3500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.0х25.0 увеличенный борт К12	4.0	25.0	16.0 - 21.0	11.0 - 12.5	2.2	2.6	4.1 - 4.2	2700	3500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.0х30.0 увеличенный борт К12	4.0	30.0	21.0 - 26.0	11.0 - 12.5	2.2	2.6	4.1 - 4.2	2700	3500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.0х35.0 увеличенный борт К12	4.0	35.0	26.0 - 30.5	11.0 - 12.5	2.2	2.6	4.1 - 4.2	2700	3500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.0х40.0 увеличенный борт К12	4.0	40.0	30.5 - 35.0	11.0 - 12.5	2.2	2.6	4.1 - 4.2	2700	3500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.8х6.0 увеличенный борт К16	4.8	6.0	1.0 - 2.5	15.0 - 16.5	2.5	3.1	4.9 - 5.0	4000	5000
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.8х8.0 увеличенный борт К16	4.8	8.0	2.5 - 4.0	15.0 - 16.5	2.5	3.1	4.9 - 5.0	4000	5000
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.8х10.0 увеличенный борт К16	4.8	10.0	4.0 - 6.0	15.0 - 16.5	2.5	3.1	4.9 - 5.0	4000	5000
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.8х12.0 увеличенный борт К16	4.8	12.0	6.0 - 8.0	15.0 - 16.5	2.5	3.1	4.9 - 5.0	4000	5000
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.8х14.0 увеличенный борт К16	4.8	14.0	8.0 - 10.0	15.0 - 16.5	2.5	3.1	4.9 - 5.0	4000	5000
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.8х16.0 увеличенный борт К14	4.8	16.0	9.0 - 12.0	13.0 - 14.5	2.5	3.1	4.9 - 5.0	4000	5000
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.8х16.0 увеличенный борт К16	4.8	16.0	9.0 - 12.0	15.0 - 16.5	2.5	3.1	4.9 - 5.0	4000	5000
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.8х18.0 увеличенный борт К16	4.8	18.0	10.0 - 14.0	15.0 - 16.5	2.5	3.1	4.9 - 5.0	4000	5000
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.8х20.0 увеличенный борт К16	4.8	20.0	12.0 - 16.0	15.0 - 16.5	2.5	3.1	4.9 - 5.0	4000	5000
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.8х25.0 увеличенный борт К16	4.8	25.0	16.0 - 21.0	15.0 - 16.5	2.5	3.1	4.9 - 5.0	4000	5000
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.8х30.0 увеличенный борт К16	4.8	30.0	21.0 - 25.0	15.0 - 16.5	2.5	3.1	4.9 - 5.0	4000	5000
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.8х35.0 увеличенный борт К16	4.8	35.0	25.0 - 30.0	15.0 - 16.5	2.5	3.1	4.9 - 5.0	4000	5000
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.8х40.0 увеличенный борт К16	4.8	40.0	30.0 - 35.0	15.0 - 16.5	2.5	3.1	4.9 - 5.0	4000	5000
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.8х45.0 увеличенный борт К16	4.8	45.0	35.0 - 40.0	15.0 - 16.5	2.5	3.1	4.9 - 5.0	4000	5000
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.8х50.0 увеличенный борт К16	4.8	50.0	40.0 - 45.0	15.0 - 16.5	2.5	3.1	4.9 - 5.0	4000	5000
