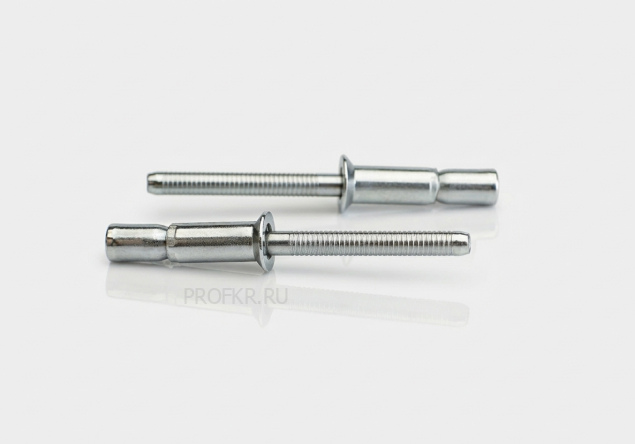

Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) потайной борт Monobolt

Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) потайной борт Monobolt

Описание

Усиленная вытяжная заклепка (monobolt blind rivet) используется для скрепления конструкций, подверженных сильным вибрационным нагрузкам. Например, в автомобилестроении. Такая конструкция гидроизолирована, а так же обладает прочностью, надёжностью.

Технические требования к данному типу заклепки и скрепляемым элементам конструкций согласно ТУ 25.94.12-002-10702513-2023 Заклепки вытяжные .

Модификация продукта Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) потайной борт Monobolt

Диаметр, D, мм

Все
4.8
6.4

Длина, L, мм

Все
12.0
16.0
22.0

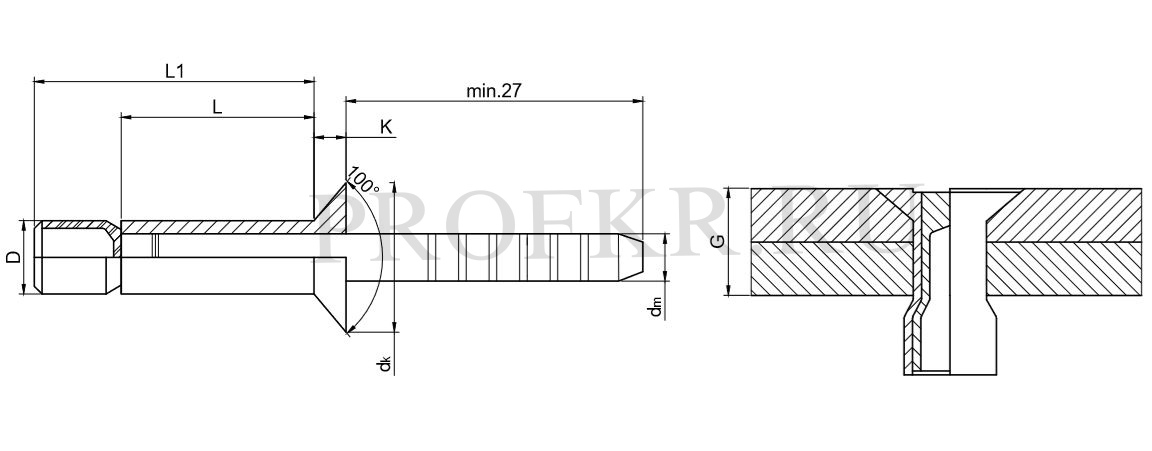

Наименование товара	Диаметр, D, +0.08/-0.15, мм	Длина, L, +1.0, мм	Толщина скрепляемых деталей, G (GRIP RANGE), мм, min — max	Диаметр бортика, dk, мм	Высота бортика, K, мм, max	Диаметр стержня, dm, мм, max	Диаметр отверстия, Ø, мм	Усилие на срез, N, min	Усилие на растяжение, N, min
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.8х12.0 потайной борт Monobolt	4.8	12.0	3.2 - 8.4	8.5	2.2	3.1	4.9 - 5.1	5800	4100
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.8х16.0 потайной борт Monobolt	4.8	16.0	3.2 - 12.2	8.5	2.2	3.1	4.9 - 5.1	5800	4100
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 6.4х16.0 потайной борт Monobolt	6.4	16.0	3.2 - 12.1	10.1	2.4	4.1	6.7 - 6.9	10500	8200
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 6.4х22.0 потайной борт Monobolt	6.4	22.0	3.2 - 16.0	10.1	2.4	4.1	6.7 - 6.9	10500	8200
