Втулка приварная резьбовая стальная омедненная CD IT
Втулка приварная резьбовая стальная омедненная CD IT
Описание

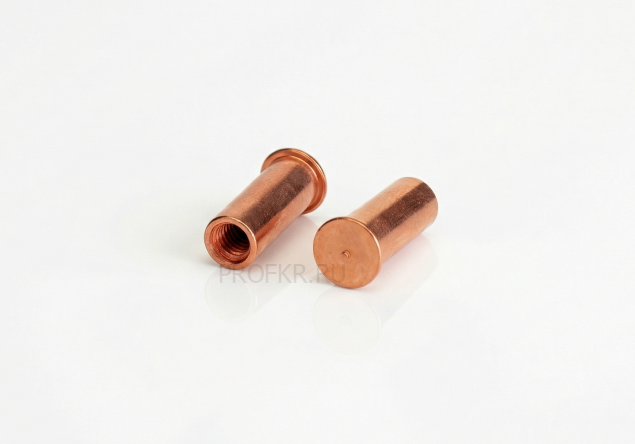

Втулка приварная резьбовая согласно ТУ 25.94.11-004-10702513-2023 и ГОСТ Р 55738-2013 (ИСО 13918:2008), предназначена для крепления на тонколистовой металл методом конденсаторной сварки CD. Этот метод позволяет избежать следов сварки с обратной стороны материала. В дальнейшем втулка служит основой для навески оборудования и его фиксации с помощью болта.
Основное преимущество втулки — её способность равномерно распределять нагрузку по всей поверхности крепления. При монтаже нет необходимости сверлить отверстие.
Омедненное покрытие защищает втулку от воздействия окружающей среды и предотвращает коррозию. Благодаря этому соединение, в котором используется такая втулка, отличается высокой надежностью и прочностью в процессе эксплуатации.
Модификация продукта Втулка приварная резьбовая стальная омедненная CD IT
Номинальный диаметр втулки, d1, мм
Все
5
6
7.1
8.0
10.8
Диаметр резьбы, d2, мм
Все
M 3
M 4
M 5
M 6
M 8
Длина втулки, L, мм
Все
6
8
10
12
15
16
20
25
30
35
40
Наименование товара
Номинальный диаметр втулки, d1, мм
Диаметр резьбы, d2, мм
Диаметр фланца, d3, мм
Длина втулки, L, мм
Высота фланца, h, мм
Длина резьбы, b, мм
Диаметр приварного контакта, d4. ±0,08, мм
Высота приварного контакта, I3, ±0,05, мм
Угол наконечника, z±1°, мм
Втулка приварная резьбовая стальная омедненная CD IT5xM3x6
5
M 3
6.5
6
0.8 - 1.4
5
0.75
0.8
3
Втулка приварная резьбовая стальная омедненная CD IT5xM3x8
5
M 3
6.5
8
0.8 - 1.4
5
0.75
0.8
3
Втулка приварная резьбовая стальная омедненная CD IT5xM3x10
5
M 3
6.5
10
0.8 - 1.4
5
0.75
0.8
3
Втулка приварная резьбовая стальная омедненная CD IT5xM3x12
5
M 3
6.5
12
0.8 - 1.4
5
0.75
0.8
3
Втулка приварная резьбовая стальная омедненная CD IT5xM3x15
5
M 3
6.5
15
0.8 - 1.4
5
0.75
0.8
3
Втулка приварная резьбовая стальная омедненная CD IT5xM3x16
5
M 3
6.5
16
0.8 - 1.4
5
0.75
0.8
3
Втулка приварная резьбовая стальная омедненная CD IT5xM3x20
5
M 3
6.5
20
0.8 - 1.4
5
0.75
0.8
3
Втулка приварная резьбовая стальная омедненная CD IT5xM3x25
5
M 3
6.5
25
0.8 - 1.4
5
0.75
0.8
3
Втулка приварная резьбовая стальная омедненная CD IT5xM3x30
5
M 3
6.5
30
0.8 - 1.4
5
0.75
0.8
3
Втулка приварная резьбовая стальная омедненная CD IT6xM4x6
6
M 4
7.5
6
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая стальная омедненная CD IT6xM4x8
6
M 4
7.5
8
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая стальная омедненная CD IT6xM4x10
6
M 4
7.5
10
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая стальная омедненная CD IT6xM4x12
6
M 4
7.5
12
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая стальная омедненная CD IT6xM4x15
6
M 4
7.5
15
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая стальная омедненная CD IT6xM4x16
6
M 4
7.5
16
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая стальная омедненная CD IT6xM4x20
6
M 4
7.5
20
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая стальная омедненная CD IT6xM4x25
6
M 4
7.5
25
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая стальная омедненная CD IT6xM4x30
6
M 4
7.5
30
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая стальная омедненная CD IT6xM4x35
6
M 4
7.5
35
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая стальная омедненная CD IT6xM4x40
6
M 4
7.5
40
0.8 - 1.4
6
0.75
0.8
3
Втулка приварная резьбовая стальная омедненная CD IT7.1xM5x8
7.1
M 5
8.5
8
0.8 - 1.4
7.5
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT7.1xM5x10
7.1
M 5
8.5
10
0.8 - 1.4
7.5
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT7.1xM5x12
7.1
M 5
8.5
12
0.8 - 1.4
7.5
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT7.1xM5x15
7.1
M 5
8.5
15
0.8 - 1.4
7.5
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT7.1xM5x16
7.1
M 5
8.5
16
0.8 - 1.4
7.5
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT7.1xM5x20
7.1
M 5
8.5
20
0.8 - 1.4
7.5
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT7.1xM5x25
7.1
M 5
8.5
25
0.8 - 1.4
7.5
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT7.1xM5x30
7.1
M 5
8.5
30
0.8 - 1.4
7.5
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT8xM6x10
8.0
M 6
9.0
10
0.8 - 1.4
9
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT8xM6x12
8.0
M 6
9.0
12
0.8 - 1.4
9
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT8xM6x15
8.0
M 6
9.0
15
0.8 - 1.4
9
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT8xM6x16
8.0
M 6
9.0
16
0.8 - 1.4
9
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT8xM6x20
8.0
M 6
9.0
20
0.8 - 1.4
9
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT8xM6x25
8.0
M 6
9.0
25
0.8 - 1.4
9
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT8xM6x30
8.0
M 6
9.0
30
0.8 - 1.4
9
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT8xM6x35
8.0
M 6
9.0
35
0.8 - 1.4
9
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT8xM6x40
8.0
M 6
9.0
40
0.8 - 1.4
9
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT10.8xM8x15
10.8
M 8
11.2
15
1.8 - 2.5
10
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT10.8xM8x16
10.8
M 8
11.2
16
1.8 - 2.5
10
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT10.8xM8x20
10.8
M 8
11.2
20
1.8 - 2.5
10
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT10.8xM8x25
10.8
M 8
11.2
25
1.8 - 2.5
10
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT10.8xM8x30
10.8
M 8
11.2
30
1.8 - 2.5
10
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT10.8xM8x35
10.8
M 8
11.2
35
1.8 - 2.5
10
0.75
0.85
3
Втулка приварная резьбовая стальная омедненная CD IT10.8xM8x40
