Шпилька приварная нерезьбовая нержавеющая сталь CD UT
Шпилька приварная нерезьбовая нержавеющая сталь CD UT
Описание

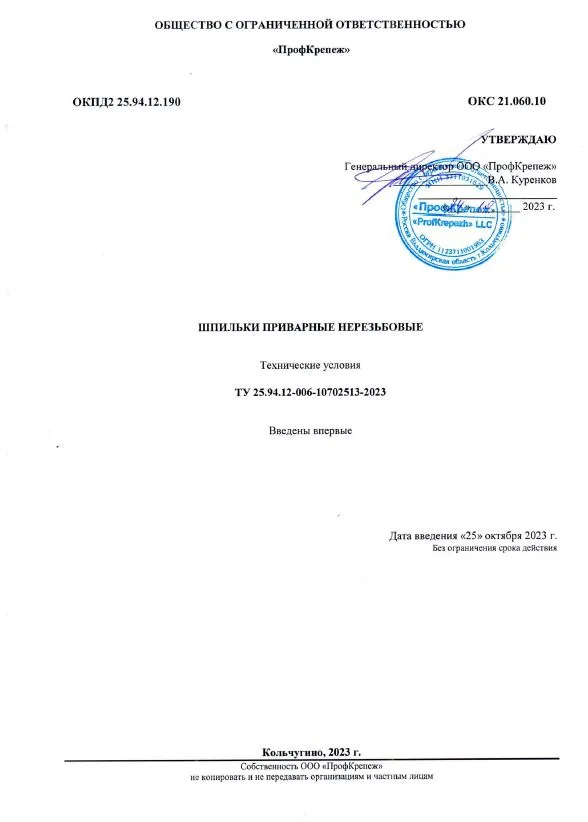

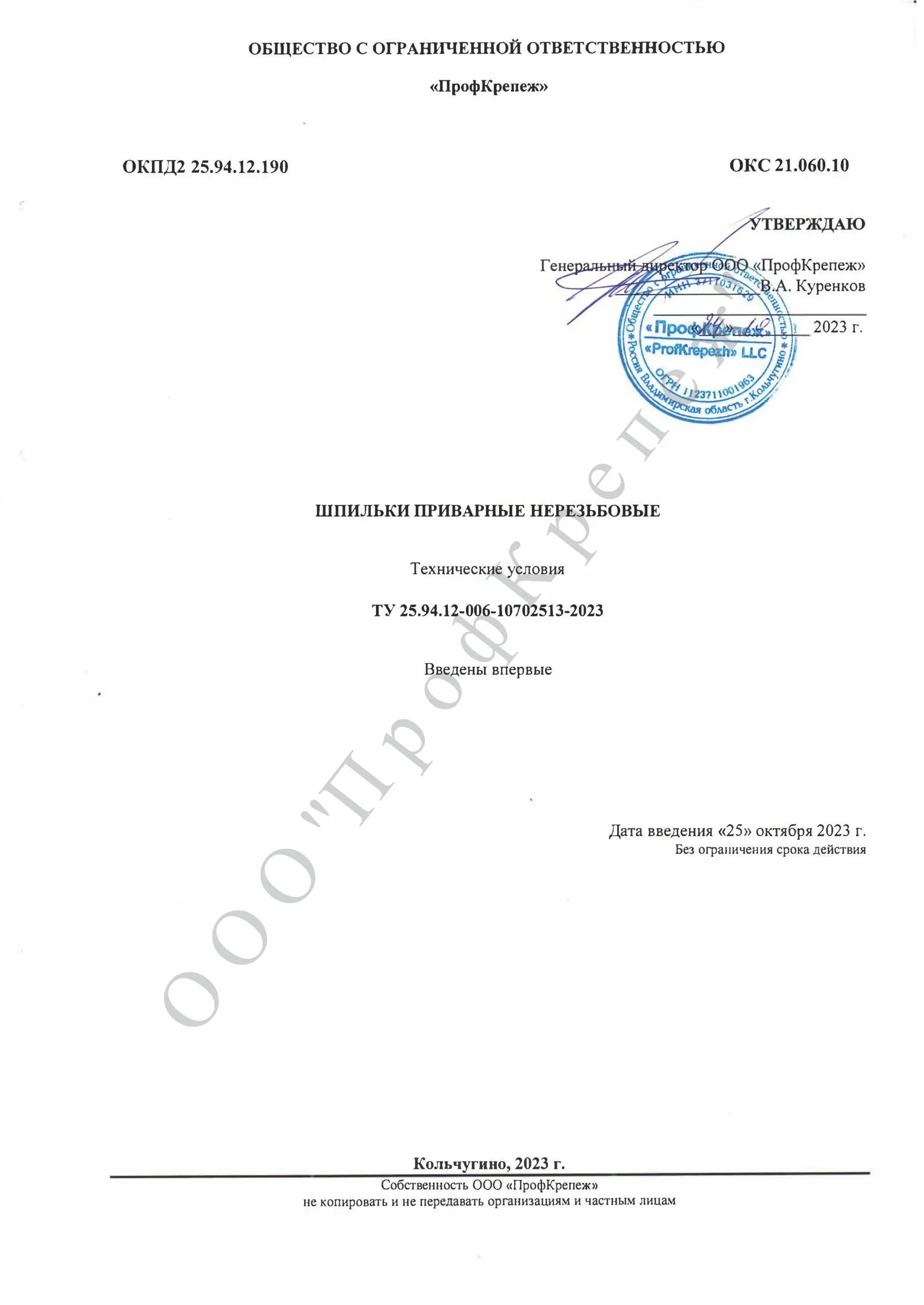

Шпилька приварная без резьбы из нержавеющей стали, по ТУ 25.94.12-006-10702513-2023, ГОСТ Р 55738-2013 (ИСО 13918:2008) используется для установки на тонколистовой металл чаще всего методом конденсаторной сварки, не оставляя следов сварки с обратной стороны.
Преимущество данной шпильки в том, что она в процессе работы позволяет равномерно распределять нагрузку по всей поверхности крепления, поэтому область применения такой шпильки достаточно широка. При монтаже крепления не нужно сверлить отверстие.
Шпилька изготовлена из коррозионностойкой нержавеющей стали. Соединение, где используется такая шпилька, обеспечивает надёжность и прочность в процессе эксплуатации.
Модификация продукта Шпилька приварная нерезьбовая нержавеющая сталь CD UT
Номинальный диаметр шпильки, d1, мм
Все
3
4
5
6
7.1
Длина шпильки, мм
Все
6
8
10
12
15
16
20
25
30
35
40
45
50
Наименование товара
Номинальный диаметр шпильки, d1, ±0,1, мм
Диаметр фланца, d2, ±0,2, мм
Длина шпильки,L1, +0.6, мм
Высота фланца, h1, мм
Диаметр приварного контакта, d4, ±0,08, мм
Длина приварного контакта, I3, +0,05, мм
Угол наконечника, z±1°, мм
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d3x6
3
4.5
6
0.7 - 1.4
0.6
0.55
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d3x8
3
4.5
8
0.7 - 1.4
0.6
0.55
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d3x10
3
4.5
10
0.7 - 1.4
0.6
0.55
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d3x12
3
4.5
12
0.7 - 1.4
0.6
0.55
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d3x15
3
4.5
15
0.7 - 1.4
0.6
0.55
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d3x16
3
4.5
16
0.7 - 1.4
0.6
0.55
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d3x20
3
4.5
20
0.7 - 1.4
0.6
0.55
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d3x25
3
4.5
25
0.7 - 1.4
0.6
0.55
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d4x6
4
5.5
6
0.7 - 1.4
0.65
0.55
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d4x8
4
5.5
8
0.7 - 1.4
0.65
0.55
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d4x10
4
5.5
10
0.7 - 1.4
0.65
0.55
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d4x12
4
5.5
12
0.7 - 1.4
0.65
0.55
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d4x15
4
5.5
15
0.7 - 1.4
0.65
0.55
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d4x16
4
5.5
16
0.7 - 1.4
0.65
0.55
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d4x20
4
5.5
20
0.7 - 1.4
0.65
0.55
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d4x25
4
5.5
25
0.7 - 1.4
0.65
0.55
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d4x30
4
5.5
30
0.7 - 1.4
0.65
0.55
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d4x35
4
5.5
35
0.7 - 1.4
0.65
0.55
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d5x8
5
6.5
8
0.7 - 1.4
0.75
0.8
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d5x10
5
6.5
10
0.7 - 1.4
0.75
0.8
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d5x12
5
6.5
12
0.7 - 1.4
0.75
0.8
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d5x15
5
6.5
15
0.8 - 1.4
0.75
0.8
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d5x16
5
6.5
16
0.7 - 1.4
0.75
0.8
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d5x20
5
6.5
20
0.7 - 1.4
0.75
0.8
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d5x25
5
6.5
25
0.7 - 1.4
0.75
0.8
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d5x30
5
6.5
30
0.7 - 1.4
0.75
0.8
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d5x35
5
6.5
35
0.7 - 1.4
0.75
0.8
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d5x40
5
6.5
40
0.7 - 1.4
0.75
0.8
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d6x8
6
7.5
8
0.7 - 1.4
0.75
0.8
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d6x10
6
7.5
10
0.7 - 1.4
0.75
0.8
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d6x12
6
7.5
12
0.7 - 1.4
0.75
0.8
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d6x15
6
7.5
15
0.7 - 1.4
0.75
0.8
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d6x16
6
7.5
16
0.7 - 1.4
0.75
0.8
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d6x20
6
7.5
20
0.7 - 1.4
0.75
0.8
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d6x25
6
7.5
25
0.7 - 1.4
0.75
0.8
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d6x30
6
7.5
30
0.7 - 1.4
0.75
0.8
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d6x35
6
7.5
35
0.7 - 1.4
0.75
0.8
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d6x40
6
7.5
40
0.7 - 1.4
0.75
0.8
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d6x45
6
7.5
45
0.7 - 1.4
0.75
0.8
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d7.1x10
7.1
9.0
10
0.8 - 1.4
0.75
0.85
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d7.1x12
7.1
9.0
12
0.8 - 1.4
0.75
0.85
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d7.1x15
7.1
9.0
15
0.8 - 1.4
0.75
0.85
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d7.1x16
7.1
9.0
16
0.8 - 1.4
0.75
0.85
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d7.1x20
7.1
9.0
20
0.8 - 1.4
0.75
0.85
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d7.1x25
7.1
9.0
25
0.8 - 1.4
0.75
0.85
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d7.1x30
7.1
9.0
30
0.8 - 1.4
0.75
0.85
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d7.1x35
7.1
9.0
35
0.8 - 1.4
0.75
0.85
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d7.1x40
7.1
9.0
40
0.8 - 1.4
0.75
0.85
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d7.1x45
7.1
9.0
45
0.8 - 1.4
0.75
0.85
3
Шпилька приварная нерезьбовая нержавеющая сталь CD UT d7.1x50
