Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4

Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4

Описание

Запрессовочная резьбовая полнопроходная (сквозная) втулка (through hole (SO4) self-clinching standoff (type M, threaded)) предназначена для создания резьбовых соединений в листовом материале в заранее подготовленные отверстия методом запрессовки. Втулка имеет сквозное отверстие с внутренней метрической резьбой.

Материал втулки — закаленная нержавеющая сталь серии 400. Отличается высокой технологичностью, применяется в условиях, требующих очень прочных материалов и антикоррозийной защиты.

Головка втулки запрессовывается заподлицо. В результате, резьбовое отверстие получается открытое – полнопроходное. Таким образом, втулки облегчают монтаж к листу-основанию различных конструкционных элементов и устройств.

Втулка состоит из бортика или основания в виде шестигранника, которое при установке (монтаже) запрессовывается в металлическую заготовку и служит для сопротивления силам кручения. Втулка имеет посадочный паз специальной формы, в который при установке затекает металл.

Применение: устанавливается в металл твердостью до HRB 88 (по Роквеллу)

Модификация продукта Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4

Размер резьбы, М, мм

Все
3.5-M3
M 2.5
M 3
M 4
M 5

Длина втулки, мм

Все
3
4
5
6
8
10
12
14
15
16
18
20
22
25

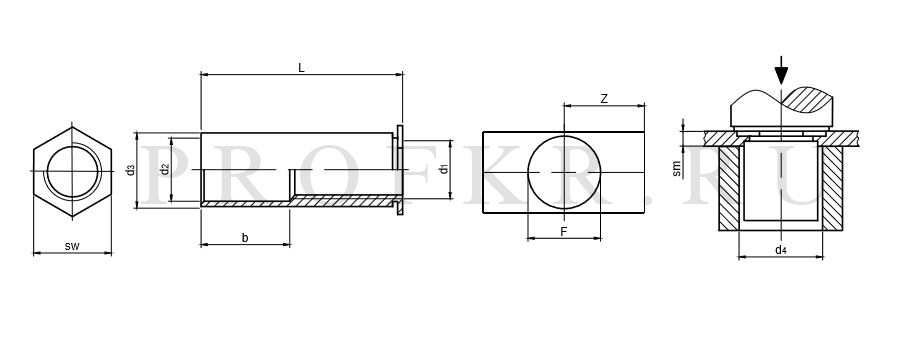

Наименование товара	Размер резьбы, М, мм	Длина втулки, L ±0.04, мм	Длина нерезьбовой части, b, ±0.25, мм	Диаметр отверстия в металле, F +0.08, -0.0, мм	Диаметр отверстия без резьбы, d2 ±0,13, мм	Диаметр втулки, d3, -0.13 мм	Размер наковальни, d4, мм	Размер под ключ, SWnom., мм	Толщина металла, SMmin., мм	Расстояние от края заготовки до центра отверстия, Zmin, мм
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M2.5-3	M 2.5	3	-	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M2.5-4	M 2.5	4	-	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M2.5-5	M 2.5	5	-	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M2.5-6	M 2.5	6	-	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M2.5-8	M 2.5	8	-	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M2.5-10	M 2.5	10	4	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M2.5-12	M 2.5	12	4	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M2.5-14	M 2.5	14	4	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M2.5-15	M 2.5	15	4	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M2.5-16	M 2.5	16	8	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M2.5-18	M 2.5	18	8	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M2.5-20	M 2.5	20	8	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M2.5-22	M 2.5	22	11	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M2.5-25	M 2.5	25	11	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M3-3	M 3	3	-	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M3-4	M 3	4	-	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M3-5	M 3	5	-	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M3-6	M 3	6	-	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M3-8	M 3	8	-	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M3-10	M 3	10	4	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M3-12	M 3	12	4	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M3-14	M 3	14	4	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M3-16	M 3	16	8	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M3-18	M 3	18	8	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M3-20	M 3	20	8	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M3-22	M 3	22	11	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M3-25	M 3	25	11	4.22	3.2	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-3.5-M3-3	3.5-M3	3	-	5.41	4.0	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-3.5-M3-4	3.5-M3	4	-	5.41	4.0	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-3.5-M3-5	3.5-M3	5	-	5.41	4.0	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-3.5-M3-6	3.5-M3	6	-	5.41	4.0	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-3.5-M3-8	3.5-M3	8	-	5.41	4.0	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-3.5-M3-10	3.5-M3	10	4	5.41	4.0	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-3.5-M3-12	3.5-M3	12	4	5.41	4.0	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-3.5-M3-14	3.5-M3	14	4	5.41	4.0	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-3.5-M3-16	3.5-M3	16	8	5.41	4.0	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-3.5-M3-18	3.5-M3	18	8	5.41	4.0	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-3.5-M3-20	3.5-M3	20	8	5.41	4.0	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-3.5-M3-22	3.5-M3	22	11	5.41	4.0	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-3.5-M3-25	3.5-M3	25	11	5.41	4.0	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M4-3	M 4	3	-	7.14	4.8	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M4-4	M 4	4	-	7.14	4.8	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M4-5	M 4	5	-	7.14	4.8	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M4-6	M 4	6	-	7.14	4.8	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M4-8	M 4	8	-	7.14	4.8	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M4-10	M 4	10	4	7.14	4.8	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M4-12	M 4	12	4	7.14	4.8	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M4-14	M 4	14	4	7.14	4.8	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M4-16	M 4	16	8	7.14	4.8	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M4-18	M 4	18	8	7.14	4.8	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M4-20	M 4	20	8	7.14	4.8	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M4-22	M 4	22	11	7.14	4.8	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M4-25	M 4	25	11	7.14	4.8	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M5-3	M 5	3	-	7.14	5.35	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M5-4	M 5	4	-	7.14	5.35	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M5-5	M 5	5	-	7.14	5.35	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M5-6	M 5	6	-	7.14	5.35	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M5-6	M 5	6	-	7.14	5.35	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M5-8	M 5	8	-	7.14	5.35	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M5-10	M 5	10	4	7.14	5.35	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M5-12	M 5	12	4	7.14	5.35	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M5-14	M 5	14	4	7.14	5.35	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M5-16	M 5	16	8	7.14	5.35	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M5-18	M 5	18	8	7.14	5.35	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M5-20	M 5	20	8	7.14	5.35	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M5-22	M 5	22	11	7.14	5.35	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная полнопроходная резьбовая нержавеющая сталь SO4-M5-25	M 5	25	11	7.14	5.35	7.12	7.3	7.9	1.27	8.0
