Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS

Описание

Запрессовочная неполнопроходная втулка BSOS (blind hole (BSOS) self-clinching standoff) — это закрытая, непроходная, «глухая» втулка с внутренней метрической резьбой.
Втулка состоит из бортика или основания в виде шестигранника, которое при установке (монтаже) запрессовывается (вдавливается) в металлическую заготовку и служит для сопротивления силам кручения. Втулка имеет посадочный паз специальной формы, в который при установке затекает металл.
Поскольку втулки BSOS используются для монтажа в листовой металл, они востребованы в производстве корпусов, при установке печатных плат, приборостроении и прочих производственных сферах.

Установка неполнопроходных втулок происходит с применением пресса. Для этого необходима предварительная подготовка отверстия в металлической заготовке методом сверления или пробивки согласно размерам.

Материал изготовления втулок BSOS - нержавеющая сталь.

Предназначены для установки в металл твердостью до HRB 70 (по Роквеллу).

Модификация продукта Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS

Размер резьбы, М, мм

Все
3.5-M3
M 2.5
M 3
M 4
M 5

Длина втулки, мм

Все
6
8
10
12
14
16
18
20
22
24
25
30

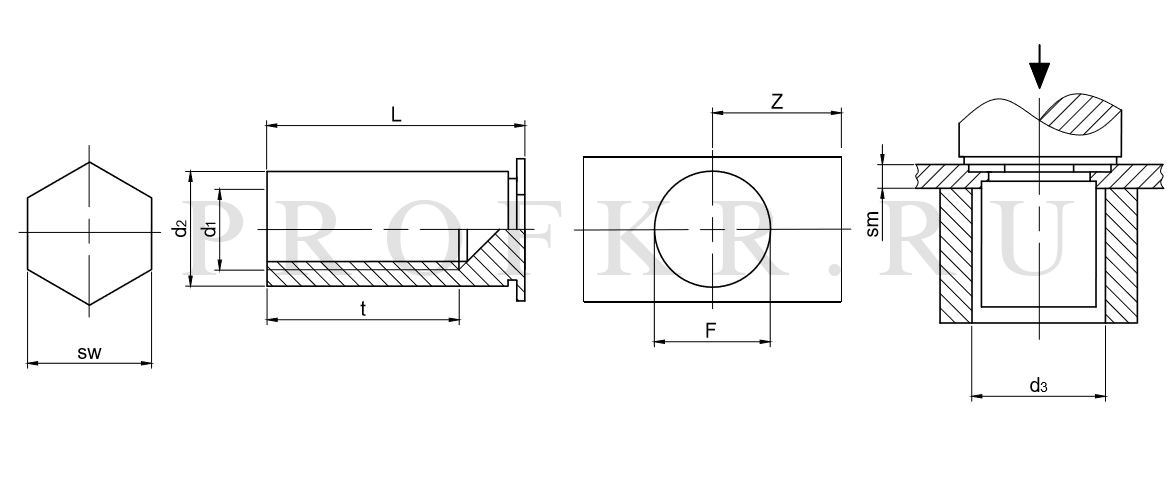

Наименование товара	Размер резьбы, М, мм	Длина втулки, L ±0.04, мм	Длина резьбовой части, tmin, мм	Диаметр отверстия в металле, F +0.08, -0.0, мм	Диаметр втулки d2, -0.13, мм	Размер наковальни, d3, мм	Размер под ключ, SWnom., мм	Толщина металла, SMmin., мм	Расстояние от края заготовки до центра отверстия, Zmin, мм
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M2.5-6	M 2.5	6	3.2	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M2.5-8	M 2.5	8	4	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M2.5-10	M 2.5	10	4	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M2.5-12	M 2.5	12	5	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M2.5-14	M 2.5	14	6.5	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M2.5-16	M 2.5	16	6.5	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M2.5-18	M 2.5	18	9.5	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M2.5-20	M 2.5	20	9.5	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M2.5-22	M 2.5	22	9.5	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M2.5-24	M 2.5	24	9.5	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M2.5-25	M 2.5	25	9.5	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M2.5-30	M 2.5	30	9.5	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M3-6	M 3	6	3.2	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M3-8	M 3	8	4	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M3-10	M 3	10	4	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M3-12	M 3	12	5	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M3-14	M 3	14	6.5	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M3-16	M 3	16	6.5	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M3-18	M 3	18	9.5	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M3-20	M 3	20	9.5	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M3-22	M 3	22	9.5	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M3-24	M 3	24	9.5	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M3-25	M 3	25	9.5	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M3-30	M 3	30	9.5	4.22	4.2	4.4	4.8	1.0	6.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-3.5-M3-6	3.5-M3	6	3.2	5.41	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-3.5-M3-8	3.5-M3	8	4	5.41	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-3.5-M3-10	3.5-M3	10	4	5.41	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-3.5-M3-12	3.5-M3	12	5	5.41	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-3.5-M3-14	3.5-M3	14	6.5	5.41	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-3.5-M3-16	3.5-M3	16	6.5	5.41	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-3.5-M3-18	3.5-M3	18	9.5	5.41	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-3.5-M3-20	3.5-M3	20	9.5	5.41	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-3.5-M3-22	3.5-M3	22	9.5	5.41	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-3.5-M3-24	3.5-M3	24	9.5	5.41	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-3.5-M3-25	3.5-M3	25	9.5	5.41	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-3.5-M3-30	3.5-M3	30	9.5	5.41	5.39	5.6	6.4	1.0	6.8
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M4-6	M 4	6	3.2	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M4-8	M 4	8	4	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M4-10	M 4	10	4	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M4-12	M 4	12	5	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M4-14	M 4	14	6.5	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M4-16	M 4	16	6.5	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M4-18	M 4	18	9.5	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M4-20	M 4	20	9.5	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M4-22	M 4	22	9.5	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M4-24	M 4	24	9.5	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M4-25	M 4	25	9.5	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M4-30	M 4	30	9.5	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M5-6	M 5	6	3.2	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M5-8	M 5	8	4	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M5-10	M 5	10	4	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M5-12	M 5	12	5	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M5-14	M 5	14	6.5	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M5-16	M 5	16	6.5	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M5-18	M 5	18	9.5	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M5-20	M 5	20	9.5	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M5-22	M 5	22	9.5	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M5-24	M 5	24	9.5	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M5-25	M 5	25	9.5	7.14	7.12	7.3	7.9	1.27	8.0
Втулка запрессовочная неполнопроходная резьбовая нержавеющая сталь BSOS-M5-30	M 5	30	9.5	7.14	7.12	7.3	7.9	1.27	8.0
