Шпилька запрессовочная резьбовая стальная оцинкованная FH

Шпилька запрессовочная резьбовая стальная оцинкованная FH

Описание

Запрессовочная резьбовая шпилька стальная оцинкованная (zinc-plated steel self-clinching stud (type M, threaded)) используется в процессе сборки изделий из тонкого металла (толщиной от 1.0 до 2.4 мм). После монтажа, головка шпильки не выступает над поверхностью заготовки.

FH шпилька обеспечивает отличную комбинацию высоких характеристик крутящего момента и выталкивания.

Шпилька имеет насечки (посадочные пазы специальной формы) на утапливаемой головке, что обеспечивает высокую прочность на вырыв и проворот. При установке, паз и насечки головки запрессовываемого крепежа деформируют материал тонкого листа, получая прочное соединение.

Шпилька изготавливается со стандартным метрическим шагом резьбы, что обеспечивает ей дополнительные преимущества в процессе монтажа и эксплуатации. Шпилька может быть установлена как в мягкие, так и в твердые металлы, в зависимости от материала самой шпильки.

Для установки в металл твёрдостью до HRB 80 (по Роквеллу).

Шпилька используется для изготовления корпусов различного назначения, печатных плат.

Преимущества: FH шпилька проста в установке, имеет аккуратное соединение, ровную поверхность противоположной стороны соединения.

Модификация продукта Шпилька запрессовочная резьбовая стальная оцинкованная FH

Диаметр резьбы, мм

Все
M 2.5
M 3
M 4
M 5
M 6
M 8

Длина шпильки, мм

Все
6
8
10
12
15
16
18
20
22
25
28
30
35
38

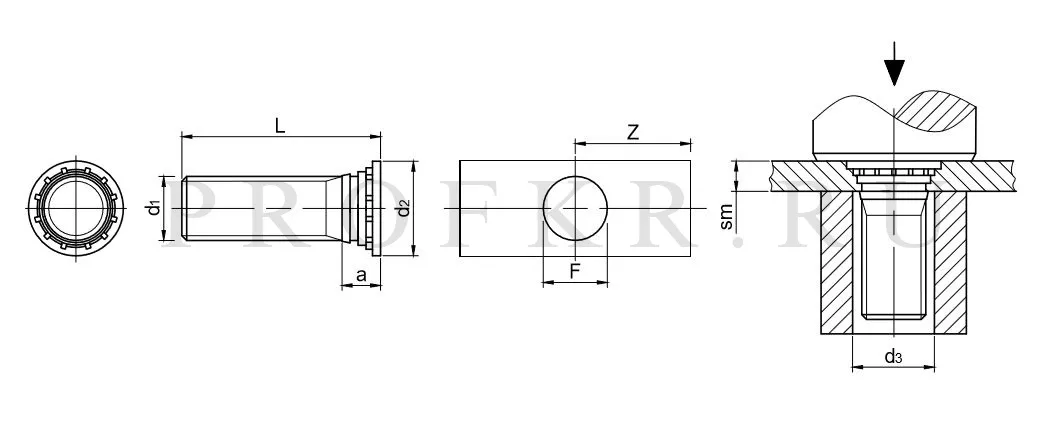

Наименование товара	Диаметр резьбы, d1, мм	Длина шпильки, L, ±0.4 мм	Диаметр отверстия в металле, F, +0.08, мм	Диаметр головки шпильки, d2, ±0.4, мм	Размер наковальни, d3, мм	Высота головки шпильки, a max, мм	Минимальная толщина металла, sm, мм	Минимальное расстояние от края заготовки до центра отверстия, Z, мм
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M2.5-6	M 2.5	6	2.5	4.1	2.6	1.95	1.0	5.4
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M2.5-8	M 2.5	8	2.5	4.1	2.6	1.95	1.0	5.4
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M2.5-10	M 2.5	10	2.5	4.1	2.6	1.95	1.0	5.4
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M2.5-12	M 2.5	12	2.5	4.1	2.6	1.95	1.0	5.4
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M2.5-15	M 2.5	15	2.5	4.1	2.6	1.95	1.0	5.4
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M2.5-18	M 2.5	18	2.5	4.1	2.6	1.95	1.0	5.4
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M3-6	M 3	6	3	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M3-8	M 3	8	3	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M3-10	M 3	10	3	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M3-12	M 3	12	3	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M3-15	M 3	15	3	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M3-18	M 3	18	3	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M3-20	M 3	20	3	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M3-22	M 3	22	3	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M3-25	M 3	25	3	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M3-28	M 3	28	3	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M3-30	M 3	30	3	4.6	3.1	2.10	1.0	5.6
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M4-8	M 4	8	4	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M4-10	M 4	10	4	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M4-12	M 4	12	4	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M4-15	M 4	15	4	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M4-18	M 4	18	4	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M4-20	M 4	20	4	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M4-22	M 4	22	4	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M4-25	M 4	25	4	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M4-28	M 4	28	4	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M4-30	M 4	30	4	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M4-35	M 4	35	4	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M4-38	M 4	38	4	5.9	4.1	2.40	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M5-8	M 5	8	5	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M5-10	M 5	10	5	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M5-12	M 5	12	5	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M5-15	M 5	15	5	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M5-18	M 5	18	5	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M5-20	M 5	20	5	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M5-22	M 5	22	5	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M5-25	M 5	25	5	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M5-28	M 5	28	5	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M5-30	M 5	30	5	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M5-35	M 5	35	5	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M5-38	M 5	38	5	6.5	5.1	2.70	1.0	7.2
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M6-10	M 6	10	6	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M6-12	M 6	12	6	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M6-15	M 6	15	6	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M6-16	M 6	16	6	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M6-18	M 6	18	6	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M6-20	M 6	20	6	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M6-22	M 6	22	6	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M6-25	M 6	25	6	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M6-28	M 6	28	6	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M6-30	M 6	30	6	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M6-35	M 6	35	6	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M6-38	M 6	38	6	8.2	6.1	3.00	1.6	7.9
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M8-12	M 8	12	8	9.6	8.1	3.70	2.4	9.6
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M8-15	M 8	15	8	9.6	8.1	3.70	2.4	9.6
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M8-18	M 8	18	8	9.6	8.1	3.70	2.4	9.6
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M8-20	M 8	20	8	9.6	8.1	3.70	2.4	9.6
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M8-22	M 8	22	8	9.6	8.1	3.70	2.4	9.6
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M8-25	M 8	25	8	9.6	8.1	3.70	2.4	9.6
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M8-28	M 8	28	8	9.6	8.1	3.70	2.4	9.6
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M8-30	M 8	30	8	9.6	8.1	3.70	2.4	9.6
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M8-35	M 8	35	8	9.6	8.1	3.70	2.4	9.6
Шпилька запрессовочная резьбовая стальная оцинкованная FH-M8-38	M 8	38	8	9.6	8.1	3.70	2.4	9.6
