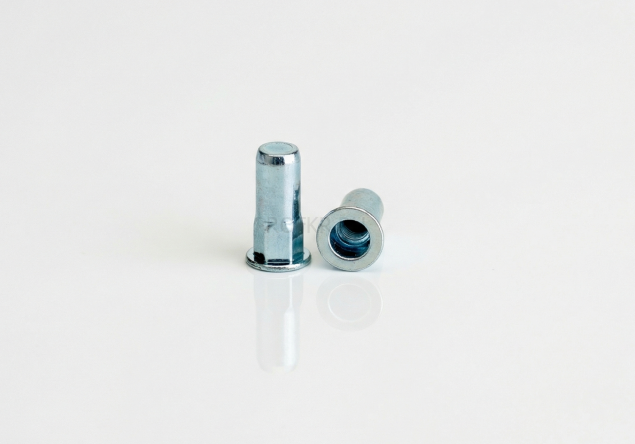

Заклепочная гайка стальная, HEX1-CBC-S шестигранная, цилиндрический борт, первая длина, закрытая

Заклепочная гайка стальная, HEX1-CBC-S шестигранная, цилиндрический борт, первая длина, закрытая
Заклепочная гайка стальная, HEX1-CBC-S шестигранная, цилиндрический борт, первая длина, закрытая

Описание

Шестигранная форма тела заклепочной гайки обеспечивает высокие показатели нагрузки «на прокручивание» самой заклепочной гайки в монтажном отверстии.
Производятся с закрытой («глухой») торцевой частью. Это обеспечивает значительно более герметичную точку крепления от проникновения влаги (например, атмосферных осадков) и газов, а так же эстетичный вид крепежа с обратной стороны конструкции, в которой заклепочная гайка была установлена.


Модификация продукта Заклепочная гайка стальная, HEX1-CBC-S шестигранная, цилиндрический борт, первая длина, закрытая

Размер резьбы, М, мм
  • Все
  • М 4
  • М 5
  • М 6
  • М 8
  • М10
Толщина металла, G, мм
  • Все
  • 0.5 - 2.0
  • 0.5 - 2.5
  • 0.5 - 3.0
  • 1.0 - 3.5
  • 1.0 - 4.0

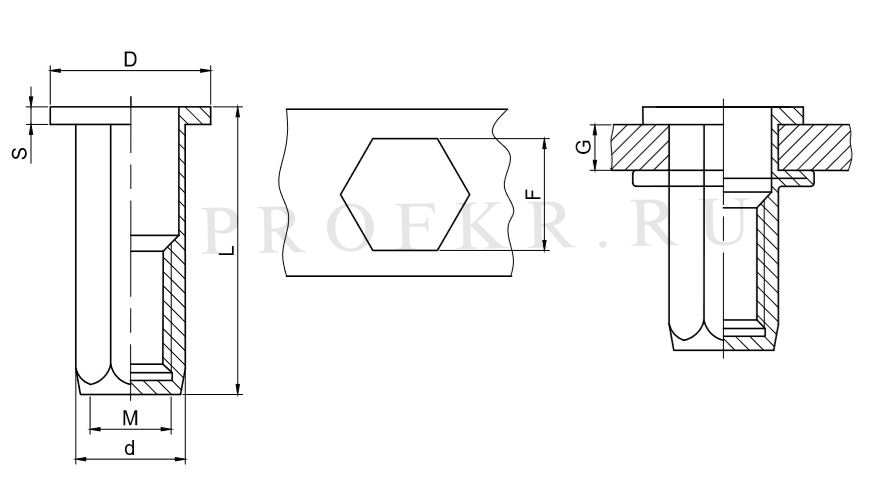

Наименование товара Размер резьбы, М, ммТолщина металла, G (GRIP RANGE), мм, min — maxДиаметр отверстия в металле, F, +0.1/0.0 ммДиаметр заклепочной гайки, d, +0.07/-0.1 ммДиаметр бортика, D, ±0.30, ммВысота бортика, S, ±0.15, ммДлина заклепочной гайки, L, ±0.3, ммВырыв, NСкручивание резьбы, NmСрез, N
Заклепочная гайка стальная, M4 HEX1-CBC-S шестигранная, цилиндрический борт, первая длина, закрытая М 4 0.5 - 2.0 6.0 5.9 9.0 1.0 15.0 6800 5.0 1500
Заклепочная гайка стальная, M5 HEX1-CBC-S шестигранная, цилиндрический борт, первая длина, закрытая М 5 0.5 - 2.5 7.0 6.9 10.0 1.0 18.0 11500 8.5 2000
Заклепочная гайка стальная, M6 HEX1-CBC-S шестигранная, цилиндрический борт, первая длина, закрытая М 6 0.5 - 3.0 9.0 8.9 12.7 1.5 23.0 16500 15.0 3000
Заклепочная гайка стальная, M6 HEX1-CBC-S шестигранная, цилиндрический борт, первая длина, закрытая М 6 0.5 - 3.0 9.0 8.9 13.0 1.5 23.0 16500 15.0 3000
Заклепочная гайка стальная, M8 HEX1-CBC-S шестигранная, цилиндрический борт, первая длина, закрытая М 8 1.0 - 3.5 11.0 10.9 16.0 1.5 26.0 25000 26.0 4400
Заклепочная гайка стальная, M10 HEX1-CBC-S шестигранная, цилиндрический борт, первая длина, закрытая М10 1.0 - 4.0 13.0 12.9 19.0 2.0 33.0 32000 50.0 5000

Детали

Изделие
Заклепочная гайка
Форма тела
Шестигранная
Форма бортика
Цилиндрический
Длина заклепочной гайки
Первая длина
Разновидность
Закрытая
Материал заклепочной гайки
Сталь оцинкованная
