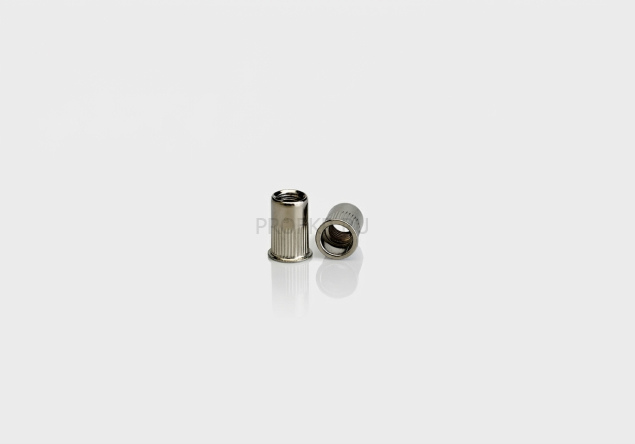

Заклепочная гайка нержавеющая сталь, CN2-UB-A2 цилиндрическая с насечкой, уменьшенный борт, вторая длина

Заклепочная гайка нержавеющая сталь, CN2-UB-A2 цилиндрическая с насечкой, уменьшенный борт, вторая длина
Заклепочная гайка нержавеющая сталь, CN2-UB-A2 цилиндрическая с насечкой, уменьшенный борт, вторая длина

Описание

Заклепочная гайка с цилиндрическим телом и уменьшенной формой бортика позволяет более плотно прижать присоединяемый элемент к несущей конструкции, образуя гораздо меньший зазор, чем заклепочная гайка со стандартным бортом. Насечка служит для увеличения нагрузки на скручивание (для обеспечения большего сцепления с металлом).


Модификация продукта Заклепочная гайка нержавеющая сталь, CN2-UB-A2 цилиндрическая с насечкой, уменьшенный борт, вторая длина

Размер резьбы, М, мм
  • Все
  • М 6
Толщина металла, G, мм
  • Все
  • 2.5 - 5.0

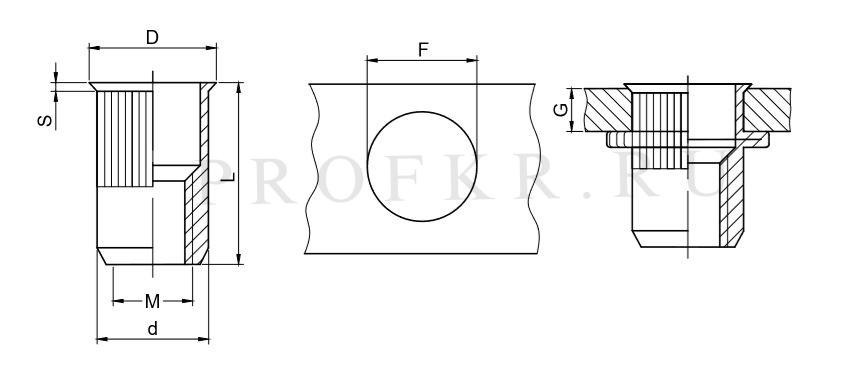

Наименование товара Размер резьбы, М, ммТолщина металла, G (GRIP RANGE), мм, min — maxДиаметр отверстия в металле, F, +0.1/0.0 ммДиаметр заклепочной гайки, d, +0.07/-0.1 ммДиаметр бортика, D, ±0.30, ммВысота бортика, S, ±0.15, ммДлина заклепочной гайки, L, ±0.3, ммВырыв, NСкручивание резьбы, NmЗакручивание, NmСрез, N
Заклепочная гайка нержавеющая сталь, M6 CN2-UB-A2 цилиндрическая с насечкой, уменьшенный борт, вторая длина М 6 2.5 - 5.0 9.0 8.9 10.3 0.7 17.5 16500 11.0 3.5 3000

Детали

Изделие
Заклепочная гайка
Форма тела
Цилиндрическая с насечкой
Форма бортика
Уменьшенный
Длина заклепочной гайки
Вторая длина
Материал заклепочной гайки
Нержавеющая сталь А2
