Заклепочная гайка стальная, CN2-CB-S цилиндрическая с насечкой, цилиндрический борт, вторая длина

Заклепочная гайка стальная, CN2-CB-S цилиндрическая с насечкой, цилиндрический борт, вторая длина

Описание

Наиболее распространённый вид заклепочной гайки, с цилиндрическим телом и бортиком в форме шайбы. Производятся в двух длинах (первая длина, вторая длина) для установки в меньшем и большем диапазоне толщин конструкций. Насечка служит для увеличения нагрузки на скручивание (для обеспечения большего сцепления с металлом).

Модификация продукта Заклепочная гайка стальная, CN2-CB-S цилиндрическая с насечкой, цилиндрический борт, вторая длина

Размер резьбы, М, мм

Все
М 3
М 4
М 5
М 6
М 8
М10
М12
М12 (С16)

Толщина металла, G, мм

Все
1.5 - 2.5
2.0 - 3.5
2.5 - 5.0
3.0 - 5.5
3.0 - 6.0
3.5 - 6.0
4.0 - 6.5
4.0 - 7.0

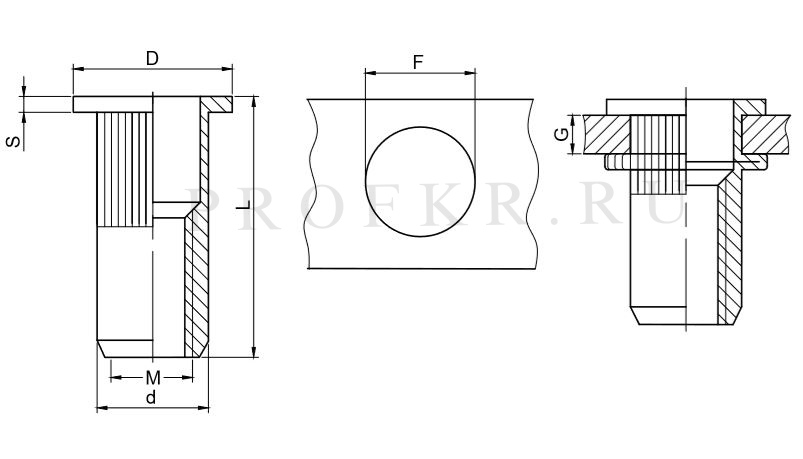

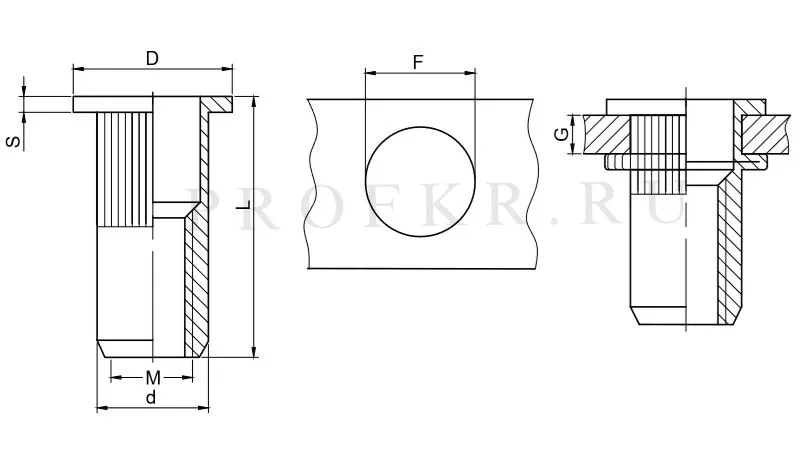

Наименование товара	Размер резьбы, М, мм	Толщина металла, G (GRIP RANGE), мм, min — max	Диаметр отверстия в металле, F, +0.1/0.0 мм	Диаметр заклепочной гайки, d, +0.07/-0.1 мм	Диаметр бортика, D, ±0.30, мм	Высота бортика, S, ±0.15, мм	Длина заклепочной гайки, L, ±0.3, мм	Вырыв, N	Скручивание резьбы, Nm	Закручивание, Nm	Срез, N
Заклепочная гайка стальная, M3 CN2-CB-S цилиндрическая с насечкой, цилиндрический борт, вторая длина	М 3	1.5 - 2.5	5.0	4.9	8.0	0.8	10.0	3900	2.0	0.5	900
Заклепочная гайка стальная, M4 CN2-CB-S цилиндрическая с насечкой, цилиндрический борт, вторая длина	М 4	2.0 - 3.5	6.0	5.9	9.0	0.8	12.0	6800	5.0	1.0	1500
Заклепочная гайка стальная, M5 CN2-CB-S цилиндрическая с насечкой, цилиндрический борт, вторая длина	М 5	2.5 - 5.0	7.0	6.9	10.0	1.0	16.5	11500	8.5	2.0	2000
Заклепочная гайка стальная, M6 CN2-CB-S цилиндрическая с насечкой, цилиндрический борт, вторая длина	М 6	3.0 - 5.5	9.0	8.9	12.3	1.2	19.5	16500	15.0	4.5	3000
Заклепочная гайка стальная, M8 CN2-CB-S цилиндрическая с насечкой, цилиндрический борт, вторая длина	М 8	3.0 - 6.0	11.0	10.9	14.5	1.5	21.0	25000	26.0	5.5	4400
Заклепочная гайка стальная, M10 CN2-CB-S цилиндрическая с насечкой, цилиндрический борт, вторая длина	М10	3.5 - 6.0	13.0	12.9	17.0	1.7	24.0	32000	50.0	11.0	5000
Заклепочная гайка стальная, M12 CN2-CB-S цилиндрическая с насечкой, цилиндрический борт, вторая длина	М12	4.0 - 6.5	15.0	14.9	18.8	1.7	25.0	34000	80.0	30.0	6500
Заклепочная гайка стальная, M12 CN2-CB-S C16 цилиндрическая с насечкой, цилиндрический борт, вторая длина	М12 (С16)	4.0 - 7.0	16.0	15.9	22.0	2.0	28.0	34000	80.0	30.0	6500
