Заклепочная гайка нержавеющая сталь, CN1-UBC-A2 цилиндрическая с насечкой, уменьшенный борт, первая длина, закрытая

Заклепочная гайка нержавеющая сталь, CN1-UBC-A2 цилиндрическая с насечкой, уменьшенный борт, первая длина, закрытая
Заклепочная гайка нержавеющая сталь, CN1-UBC-A2 цилиндрическая с насечкой, уменьшенный борт, первая длина, закрытая

Описание

Заклепочная гайка с цилиндрическим телом и уменьшенной формой бортика позволяет более плотно прижать присоединяемый элемент к несущей конструкции, образуя гораздо меньший зазор, чем заклепочная гайка со стандартным бортом.
Отличается от цилиндрической заклепочной гайки закрытой («глухой») торцевой частью. Это обеспечивает герметичную точку крепления от проникновения влаги (например, атмосферных осадков) и газов, а так же эстетичный вид крепежа с обратной стороны конструкции, в которой заклепочная гайка была установлена.


Модификация продукта Заклепочная гайка нержавеющая сталь, CN1-UBC-A2 цилиндрическая с насечкой, уменьшенный борт, первая длина, закрытая

Размер резьбы, М, мм
  • Все
  • М 3
  • М 4
  • М 5
  • М 6
  • М 8
  • М10
  • М12
Толщина металла, G, мм
  • Все
  • 0.5 - 1.5
  • 0.5 - 2.0
  • 0.5 - 2.5
  • 0.5 - 3.0
  • 1.0 - 4.0

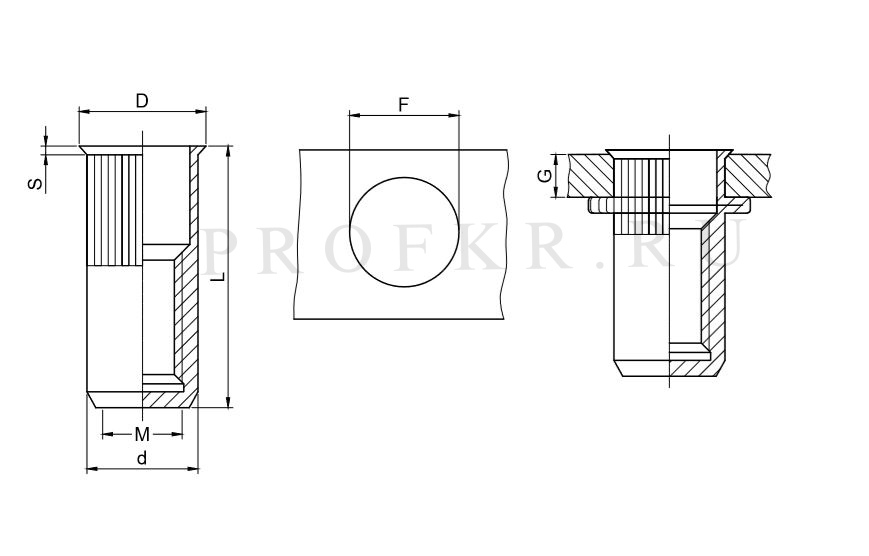

Наименование товара Размер резьбы, М, ммТолщина металла, G (GRIP RANGE), мм, min — maxДиаметр отверстия в металле, F, +0.1/0.0 ммДиаметр заклепочной гайки, d, +0.07/-0.1 ммДиаметр бортика, D, ±0.30, ммВысота бортика, S, ±0.15, ммДлина заклепочной гайки, L, ±0.3, ммВырыв, NСкручивание резьбы, NmЗакручивание, NmСрез, N
Заклепочная гайка нержавеющая сталь, M3 CN1-UBC-A2 цилиндрическая с насечкой, уменьшенный борт, первая длина, закрытая М 3 0.5 - 1.5 5.0 4.9 6.0 0.5 15.0 3900 1.0 0.4 900
Заклепочная гайка нержавеющая сталь, M4 CN1-UBC-A2 цилиндрическая с насечкой, уменьшенный борт, первая длина, закрытая М 4 0.5 - 2.0 6.0 5.9 7.0 0.5 16.0 6800 3.0 0.8 1500
Заклепочная гайка нержавеющая сталь, M5 CN1-UBC-A2 цилиндрическая с насечкой, уменьшенный борт, первая длина, закрытая М 5 0.5 - 2.0 7.0 6.9 8.0 0.5 18.5 11500 6.0 1.5 2000
Заклепочная гайка нержавеющая сталь, M6 CN1-UBC-A2 цилиндрическая с насечкой, уменьшенный борт, первая длина, закрытая М 6 0.5 - 2.5 9.0 8.9 10.0 0.6 22.0 16500 11.0 3.5 3000
Заклепочная гайка нержавеющая сталь, M8 CN1-UBC-A2 цилиндрическая с насечкой, уменьшенный борт, первая длина, закрытая М 8 0.5 - 3.0 11.0 10.9 12.0 0.65 26.0 25000 20.0 4.5 4400
Заклепочная гайка нержавеющая сталь, M10 CN1-UBC-A2 цилиндрическая с насечкой, уменьшенный борт, первая длина, закрытая М10 1.0 - 4.0 13.0 12.9 14.0 0.7 33.0 32000 32.0 8.5 5000
Заклепочная гайка нержавеющая сталь, M12 CN1-UBC-A2 цилиндрическая с насечкой, уменьшенный борт, первая длина, закрытая М12 1.0 - 4.0 15.0 14.9 17.5 0.9 37.0 34000 50.0 24.0 6500

Детали

Изделие
Заклепочная гайка
Форма тела
Цилиндрическая с насечкой
Форма бортика
Уменьшенный
Длина заклепочной гайки
Первая длина
Разновидность
Закрытая
Материал заклепочной гайки
Нержавеющая сталь А2
