Заклепочная гайка стальная, CN1-UB-S цилиндрическая с насечкой, уменьшенный борт, первая длина

Заклепочная гайка стальная, CN1-UB-S цилиндрическая с насечкой, уменьшенный борт, первая длина

Описание

Заклепочная гайка с цилиндрическим телом и уменьшенной формой бортика позволяет более плотно прижать присоединяемый элемент к несущей конструкции, образуя гораздо меньший зазор, чем заклепочная гайка со стандартным бортом. Производятся в двух длинах (первая длина, вторая длина) для установки в меньшем и большем диапазоне толщин конструкций. Насечка служит для увеличения нагрузки на скручивание (для обеспечения большего сцепления с металлом).

Модификация продукта Заклепочная гайка стальная, CN1-UB-S цилиндрическая с насечкой, уменьшенный борт, первая длина

Размер резьбы, М, мм

Все
М 3
М 4
М 5
М 6
М 8
М10
М10 (С12)
М12
М12 (С16)

Толщина металла, G, мм

Все
0.5 - 1.0
0.5 - 2.0
0.5 - 2.5
0.5 - 3.0
1.0 - 3.5
1.0 - 4.0
1.5 - 3.0

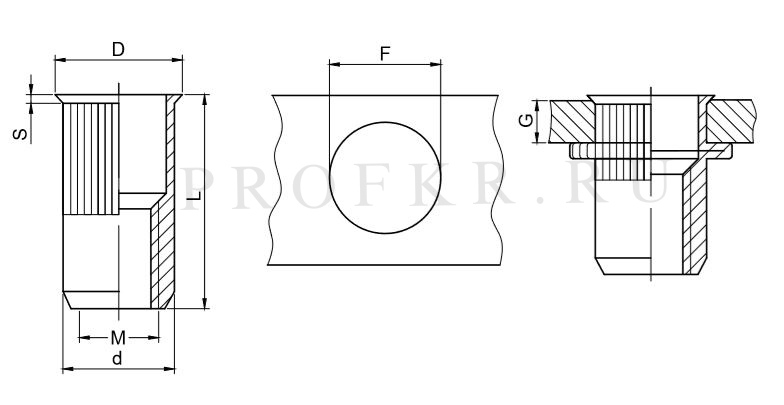

Наименование товара	Размер резьбы, М, мм	Толщина металла, G (GRIP RANGE), мм, min — max	Диаметр отверстия в металле, F, +0.1/0.0 мм	Диаметр заклепочной гайки, d, +0.07/-0.1 мм	Диаметр бортика, D, ±0.30, мм	Высота бортика, S, ±0.15, мм	Длина заклепочной гайки, L, ±0.3, мм	Вырыв, N	Скручивание резьбы, Nm	Закручивание, Nm	Срез, N
Заклепочная гайка стальная, M3 CN1-UB-S цилиндрическая с насечкой, уменьшенный борт, первая длина	М 3	0.5 - 2.0	5.0	4.9	6.2	0.6	9.0	3900	1.0	0.4	900
Заклепочная гайка стальная, M4 CN1-UB-S L9.5 цилиндрическая с насечкой, уменьшенный борт, первая длина	М 4	0.5 - 1.0	6.0	5.9	7.2	0.6	9.5	6800	3.0	0.8	1500
Заклепочная гайка стальная, M4 CN1-UB-S цилиндрическая с насечкой, уменьшенный борт, первая длина	М 4	0.5 - 2.0	6.0	5.9	7.2	0.6	11.0	6800	3.0	0.8	1500
Заклепочная гайка стальная, M5 CN1-UB-S цилиндрическая с насечкой, уменьшенный борт, первая длина	М 5	0.5 - 2.0	7.0	6.9	8.2	0.6	11.5	11500	6.0	1.5	2000
Заклепочная гайка стальная, M6 CN1-UB-S цилиндрическая с насечкой, уменьшенный борт, первая длина	М 6	0.5 - 2.5	9.0	8.9	10.3	0.7	14.0	16500	11.0	3.5	3000
Заклепочная гайка стальная, M8 CN1-UB-S цилиндрическая с насечкой, уменьшенный борт, первая длина	М 8	0.5 - 3.0	11.0	10.9	12.2	0.7	16.5	25000	20.0	4.5	4400
Заклепочная гайка стальная, M10 CN1-UB-S цилиндрическая с насечкой, уменьшенный борт, первая длина	М10	1.0 - 3.5	13.0	12.9	14.2	0.8	19.5	32000	32.0	8.5	5000
Заклепочная гайка стальная, M10 CN1-UB-S С12 цилиндрическая с насечкой, уменьшенный борт, первая длина	М10 (С12)	1.0 - 4.0	12.0	11.9	13.0	0.8	19.5	32000	32.0	8.5	5000
Заклепочная гайка стальная, M12 CN1-UB-S цилиндрическая с насечкой, уменьшенный борт, первая длина	М12	1.0 - 4.0	15.0	14.9	16.2	0.9	22.0	34000	50.0	24.0	6500
Заклепочная гайка стальная, M12 CN1-UB-S C16 цилиндрическая с насечкой, уменьшенный борт, первая длина	М12 (С16)	1.5 - 3.0	16.0	15.9	17.6	0.9	24.2	34000	50.0	24	6500
