Описание

Заклепочные гайки с гладким цилиндрическим телом и бортиком в форме шайбы. Отличается от цилиндрической заклепочной гайки закрытой («глухой») торцевой частью. Это обеспечивает значительно более герметичную точку крепления от проникновения влаги (например, атмосферных осадков) и газов, а так же эстетичный вид крепежа с обратной стороны конструкции, в которой заклепочная гайка была установлена.


Модификация продукта Заклепочная гайка стальная, CG1-СBС-S цилиндрическая гладкая, цилиндрический борт, первая длина

Размер резьбы, М, мм
  • Все
  • М 3
  • М 4
  • М 5
  • М 6
  • М 8
  • М10
Толщина металла, G, мм
  • Все
  • 0.5 - 1.5
  • 0.5 - 2.0
  • 0.5 - 2.5
  • 0.5 - 3.0
  • 0.5 - 3.5
  • 1.0 - 4.0

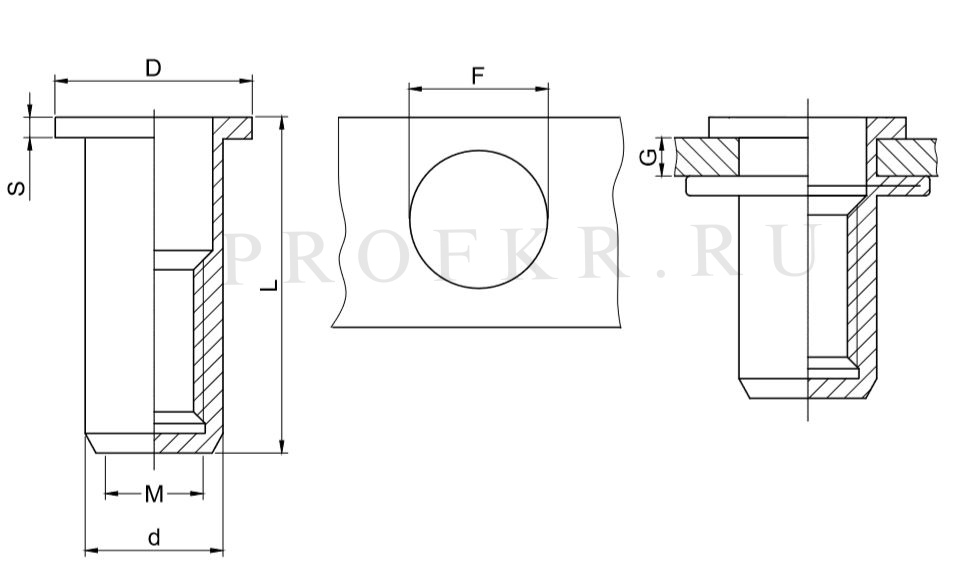

Наименование товара Размер резьбы, М, ммТолщина металла, G (GRIP RANGE), мм, min — maxДиаметр отверстия в металле, F, +0.1/0.0 ммДиаметр заклепочной гайки, d, +0.07/-0.1 ммДиаметр бортика, D, ±0.30, ммВысота бортика, S, ±0.15, ммДлина заклепочной гайки, L, ±0.3, ммВырыв, NСкручивание резьбы, NmЗакручивание, NmСрез, N
Заклепочная гайка стальная, M3 CG1-СBС-S цилиндрическая гладкая, цилиндрический борт, первая длина М 3 0.5 - 1.5 5.0 4.9 8.0 0.8 13.3 3900 2.0 0.5 900
Заклепочная гайка стальная, M4 CG1-СBС-S цилиндрическая гладкая, цилиндрический борт, первая длина М 4 0.5 - 2.0 6.0 5.9 9.0 0.8 16.0 6800 5.0 1.0 1500
Заклепочная гайка стальная, M5 CG1-СBС-S цилиндрическая гладкая, цилиндрический борт, первая длина М 5 0.5 - 2.5 7.0 6.9 10.0 1.0 17.0 11500 8.5 2.0 2000
Заклепочная гайка стальная, M6 CG1-СBС-S цилиндрическая гладкая, цилиндрический борт, первая длина М 6 0.5 - 3.0 9.0 8.9 12.3 1.3 19.2 16500 15.0 4.5 3000
Заклепочная гайка стальная, M8 CG1-СBС-S цилиндрическая гладкая, цилиндрический борт, первая длина М 8 0.5 - 3.5 11.0 10.9 14.5 1.5 21.5 25000 26.0 5.5 4400
Заклепочная гайка стальная, M10 CG1-СBС-S цилиндрическая гладкая, цилиндрический борт, первая длина М10 1.0 - 4.0 13.0 12.9 17.0 1.6 27.0 32000 50.0 11.0 5000

Детали

Изделие
Заклепочная гайка
Форма тела
Цилиндрическая гладкая
Форма бортика
Цилиндрический
Длина заклепочной гайки
Первая длина
Разновидность
Закрытая
Материал заклепочной гайки
Сталь оцинкованная
