Заклепочная гайка нержавеющая сталь, CN1-CB-A2 цилиндрическая с насечкой, цилиндрический борт, первая длина

Заклепочная гайка нержавеющая сталь, CN1-CB-A2 цилиндрическая с насечкой, цилиндрический борт, первая длина
Заклепочная гайка нержавеющая сталь, CN1-CB-A2 цилиндрическая с насечкой, цилиндрический борт, первая длина

Описание

Наиболее распространённый вид заклепочной гайки, с цилиндрическим телом и бортиком в форме шайбы. Насечка служит для увеличения нагрузки на скручивание (для обеспечения большего сцепления с металлом).


Модификация продукта Заклепочная гайка нержавеющая сталь, CN1-CB-A2 цилиндрическая с насечкой, цилиндрический борт, первая длина

Размер резьбы, М, мм
  • Все
  • М 3
  • М 4
  • М 5
  • М 6
  • М 8
  • М10
  • М12
  • М12 (С16)
Толщина металла, G, мм
  • Все
  • 0.5 - 1.5
  • 0.5 - 2.0
  • 0.5 - 2.5
  • 0.5 - 3.0
  • 1.0 - 3.5
  • 1.0 - 4.0

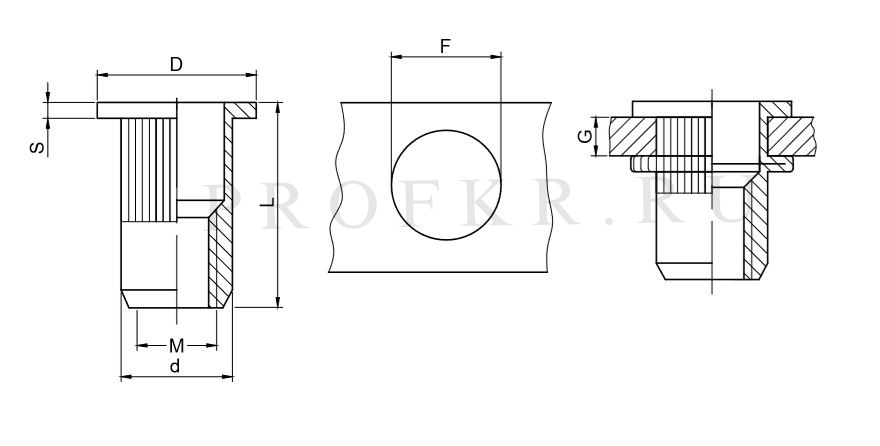

Наименование товара Размер резьбы, М, ммТолщина металла, G (GRIP RANGE), мм, min — maxДиаметр отверстия в металле, F, +0.1/0.0 ммДиаметр заклепочной гайки, d, +0.07/-0.1 ммДиаметр бортика, D, ±0.30, ммВысота бортика, S, ±0.15, ммДлина заклепочной гайки, L, ±0.3, ммВырыв, NСкручивание резьбы, NmЗакручивание, NmСрез, N
Заклепочная гайка нержавеющая сталь, M3 CN1-CB-A2 цилиндрическая с насечкой, цилиндрический борт, первая длина М 3 0.5 - 1.5 5.0 4.9 8.0 0.8 9.0 3900 2.0 0.5 900
Заклепочная гайка нержавеющая сталь, M4 CN1-CB-A2 цилиндрическая с насечкой, цилиндрический борт, первая длина М 4 0.5 - 2.0 6.0 5.9 9.0 0.8 10.0 6800 5.0 1.0 1500
Заклепочная гайка нержавеющая сталь, M4 CN1-CB-A2 цилиндрическая с насечкой, цилиндрический борт, первая длина М 4 0.5 - 2.0 6.0 5.9 9.0 0.8 11.0 6800 5.0 1.0 1500
Заклепочная гайка нержавеющая сталь, M5 CN1-CB-A2 цилиндрическая с насечкой, цилиндрический борт, первая длина М 5 0.5 - 2.5 7.0 6.9 10.0 1.0 13.0 11500 8.5 2.0 2000
Заклепочная гайка нержавеющая сталь, M6 CN1-CB-A2 цилиндрическая с насечкой, цилиндрический борт, первая длина М 6 0.5 - 3.0 9.0 8.9 12.3 1.3 15.0 16500 15.0 4.5 3000
Заклепочная гайка нержавеющая сталь, M8 CN1-CB-A2 цилиндрическая с насечкой, цилиндрический борт, первая длина М 8 1.0 - 3.5 11.0 10.9 14.5 1.5 18.0 25000 26.0 5.5 4400
Заклепочная гайка нержавеющая сталь, M10 CN1-CB-A2 цилиндрическая с насечкой, цилиндрический борт, первая длина М10 1.0 - 4.0 13.0 12.9 17.0 1.6 21.0 32000 50.0 11.0 5000
Заклепочная гайка нержавеющая сталь, M12 CN1-CB-A2 цилиндрическая с насечкой, цилиндрический борт, первая длина М12 1.0 - 4.0 15.0 14.9 18.8 1.7 22.0 34000 80.0 30.0 6500
Заклепочная гайка нержавеющая сталь, M12 CN1-CB-A2 C16 цилиндрическая с насечкой, цилиндрический борт, первая длина М12 (С16) 1.0 - 4.0 16.0 15.9 18.8 1.7 25.0 34000 80.0 30.0 6500

Детали

Изделие
Заклепочная гайка
Форма тела
Цилиндрическая с насечкой
Форма бортика
Цилиндрический
Длина заклепочной гайки
Первая длина
Материал заклепочной гайки
Нержавеющая сталь А2

Техническая документация

Сертификат соответствия на заклепочные гайки
Сертификат соответствия на заклепочные гайки
448 кб
pdf
ТУ 25.94.11-001-10702513-2023 Заклепочные гайки
ТУ 25.94.11-001-10702513-2023 Заклепочные гайки
43 кб
jpg

Похожие товары

Заклепочная гайка нержавеющая сталь, CG1-UB-A2 цилиндрическая гладкая, уменьшенный борт, первая длина
Заклепочная гайка нержавеющая сталь, CG1-UB-A2 цилиндрическая гладкая, уменьшенный борт, первая длина

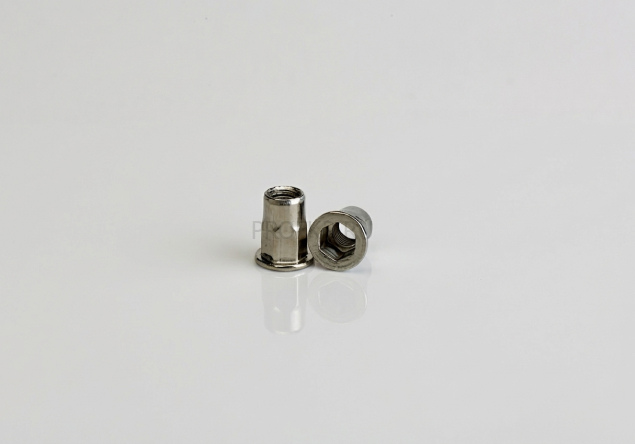

Заклепочная гайка нержавеющая сталь, 1/2HEX1-CB-A2 полушестигранная, цилиндрический борт, первая длина
