Заклепочная гайка нержавеющая сталь, CG1-UB-A2 цилиндрическая гладкая, уменьшенный борт, первая длина

Заклепочная гайка нержавеющая сталь, CG1-UB-A2 цилиндрическая гладкая, уменьшенный борт, первая длина

Описание

Заклепочная гайка с цилиндрическим телом и уменьшенной формой бортика позволяет более плотно прижать присоединяемый элемент к несущей конструкции, образуя гораздо меньший зазор, чем заклепочная гайка со стандартным бортом.

Модификация продукта Заклепочная гайка нержавеющая сталь, CG1-UB-A2 цилиндрическая гладкая, уменьшенный борт, первая длина

Размер резьбы, М, мм

Все
М 4
М 5
М 6
М 8
М10

Толщина металла, G, мм

Все
0.5 - 2.0
0.5 - 2.5
0.5 - 3.0
1.0 - 4.0

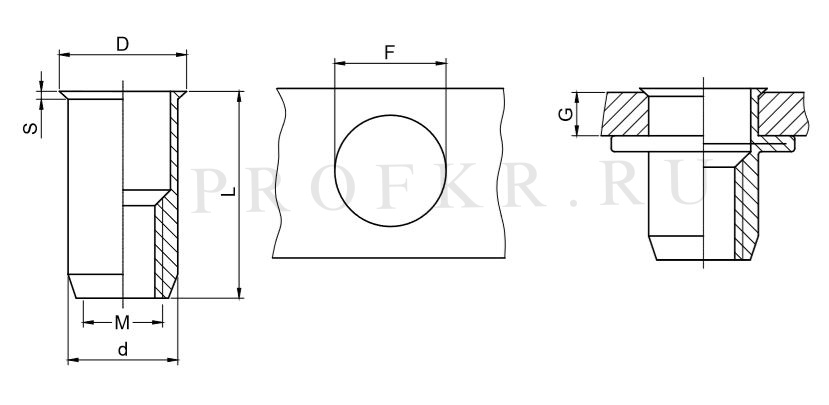

Наименование товара	Размер резьбы, М, мм	Толщина металла, G (GRIP RANGE), мм, min — max	Диаметр отверстия в металле, F, +0.1/0.0 мм	Диаметр заклепочной гайки, d, +0.07/-0.1 мм	Диаметр бортика, D, ±0.30, мм	Высота бортика, S, ±0.15, мм	Длина заклепочной гайки, L, ±0.3, мм	Вырыв, N	Скручивание резьбы, Nm	Закручивание, Nm	Срез, N
Заклепочная гайка нержавеющая сталь, M4 CG1-UB-A2 цилиндрическая гладкая, уменьшенный борт, первая длина	М 4	0.5 - 2.0	6.0	5.9	7.0	0.5	10.5	6800	3.0	0.8	1500
Заклепочная гайка нержавеющая сталь, M5 CG1-UB-A2 цилиндрическая гладкая, уменьшенный борт, первая длина	М 5	0.5 - 2.0	7.0	6.9	8.0	0.5	11.5	11500	6.0	1.5	2000
Заклепочная гайка нержавеющая сталь, M6 CG1-UB-A2 цилиндрическая гладкая, уменьшенный борт, первая длина	М 6	0.5 - 2.5	9.0	8.9	10.0	0.6	14.0	16500	11.0	3.5	3000
Заклепочная гайка нержавеющая сталь, M8 CG1-UB-A2 цилиндрическая гладкая, уменьшенный борт, первая длина	М 8	0.5 - 3.0	11.0	10.9	12.0	0.65	16.5	25000	20.0	4.5	4400
Заклепочная гайка нержавеющая сталь, M10 CG1-UB-A2 цилиндрическая гладкая, уменьшенный борт, первая длина	М10	1.0 - 4.0	13.0	12.9	14.0	0.7	17.7	32000	32.0	8.5	5000
