Заклепочная гайка нержавеющая сталь, CG1-CB-A2 цилиндрическая гладкая, цилиндрический борт, первая длина

Заклепочная гайка нержавеющая сталь, CG1-CB-A2 цилиндрическая гладкая, цилиндрический борт, первая длина

Описание

Для обеспечения прочного надежного соединения листовых материалов, когда нет возможности нарезания резьбы. Скрепляемые материалы могут быть разнородными, например, металл и пластик.
Преимущество заклепочной гайки в том, что она может быть установлена с одной стороны, в случае недосягаемости противоположной стороны соединения.

Модификация продукта Заклепочная гайка нержавеющая сталь, CG1-CB-A2 цилиндрическая гладкая, цилиндрический борт, первая длина

Размер резьбы, М, мм

Все
М 4
М 5
М 6
М 8
М10

Толщина металла, G, мм

Все
0.5 - 2.0
0.5 - 2.5
0.5 - 3.0
1.0 - 3.5
1.0 - 4.0

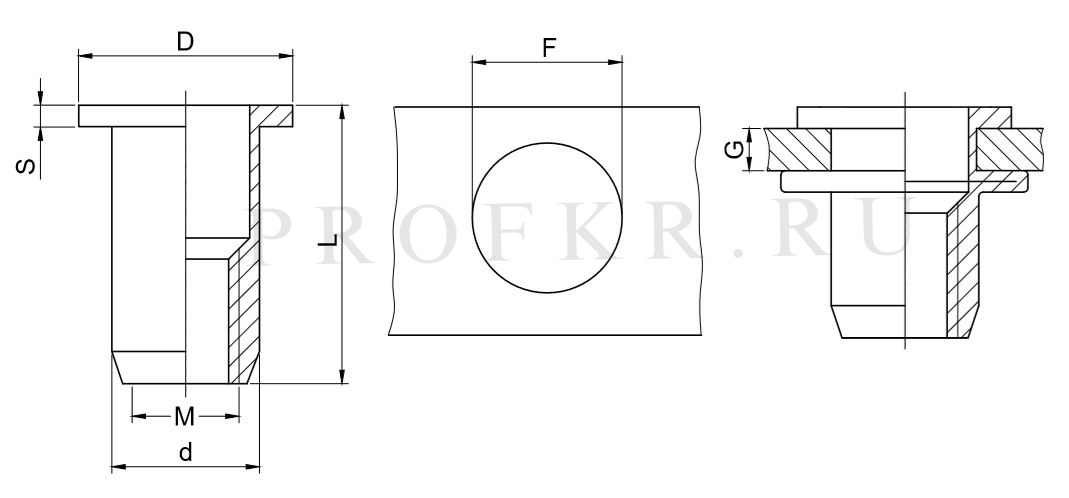

Наименование товара	Размер резьбы, М, мм	Толщина металла, G (GRIP RANGE), мм, min — max	Диаметр отверстия в металле, F, +0.1/0.0 мм	Диаметр заклепочной гайки, d, +0.07/-0.1 мм	Диаметр бортика, D, ±0.30, мм	Высота бортика, S, ±0.15, мм	Длина заклепочной гайки, L, ±0.3, мм	Вырыв, N	Скручивание резьбы, Nm	Закручивание, Nm	Срез, N
Заклепочная гайка нержавеющая сталь, M4 CG1-CB-A2 цилиндрическая гладкая, цилиндрический борт, первая длина	М 4	0.5 - 2.0	6.0	5.9	9.0	0.8	11.0	6800	5.0	1.0	1500
Заклепочная гайка нержавеющая сталь, M5 CG1-CB-A2 цилиндрическая гладкая, цилиндрический борт, первая длина	М 5	0.5 - 2.5	7.0	6.9	10.0	1.0	13.0	11500	8.5	2.0	2000
Заклепочная гайка нержавеющая сталь, M6 CG1-CB-A2 цилиндрическая гладкая, цилиндрический борт, первая длина	М 6	0.5 - 3.0	9.0	8.9	12.3	1.3	15.0	16500	15.0	4.5	3000
Заклепочная гайка нержавеющая сталь, M8 CG1-CB-A2 цилиндрическая гладкая, цилиндрический борт, первая длина	М 8	1.0 - 3.5	11.0	10.9	14.5	1.5	18.0	25000	26.0	5.5	4400
Заклепочная гайка нержавеющая сталь, M10 CG1-CB-A2 цилиндрическая гладкая, цилиндрический борт, первая длина	М10	1.0 - 4.0	13.0	12.9	17.0	1.6	21.0	32000	50.0	11.0	5000
