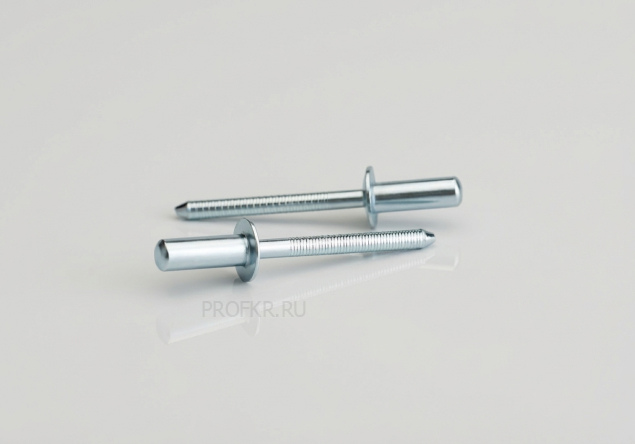

Заклепка вытяжная St/St (сталь/сталь) стандартный борт закрытая

Заклепка вытяжная St/St (сталь/сталь) стандартный борт закрытая

Описание

Значение маркировки St/St (сталь/сталь) обозначает, что тело и стержень заклепки выполнены из углеродистой стали с защитным гальваническим цинковым покрытием.

Технические требования к стальным вытяжным заклепкам и скрепляемым элементам конструкций описаны в ТУ 25.94.12-002-10702513-2023 Заклепки вытяжные, ISO 15976:2002 Заклепки глухие с закрытым концом, разрушающимся стержнем и выступающей головкой. Сталь/сталь (St/St)

Применяется при скреплении конструкций выполненных из углеродистой стали, эксплуатирующихся в неагрессивных или слабоагрессивных средах.
В данном типе заклепки торец корпуса полностью закрывает головку её стержня, что в процессе ее эксплуатации обеспечивает эстетичный вид и создает наилучшую герметичность в точке скрепления конструкции от проникновения пыли, влаги.

Модификация продукта Заклепка вытяжная St/St (сталь/сталь) стандартный борт закрытая

Диаметр, D, мм

Все
3.2
4.0
4.8
6.4

Длина, L, мм

Все
6.0
6.5
8.0
9.5
11.0
12.5
13.0
14.5
15.0
16.0
18.0
20.0
21.0
25.0

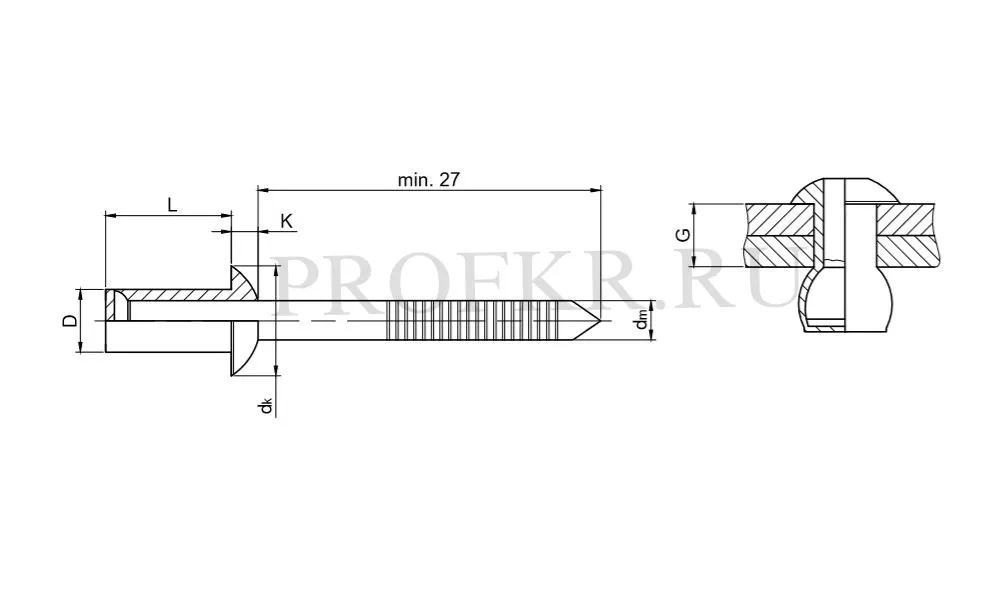

Наименование товара	Диаметр, D, +0.08/-0.15, мм	Длина, L, +1.0, мм	Толщина скрепляемых деталей, G (GRIP RANGE), мм, min — max	Диаметр бортика, dk, мм	Высота бортика, K, мм, max	Диаметр стержня, dm, мм, max	Диаметр отверстия, Ø, мм	Усилие на срез, N, min	Усилие на растяжение, N, min
Заклепка вытяжная St/St (сталь/сталь) 3.2х6.5 стандартный борт закрытая	3.2	6.5	0.5 - 2.0	5.8 - 6.7	1.3	2.0	3.4 - 3.5	1150	1300
Заклепка вытяжная St/St (сталь/сталь) 3.2х8.0 стандартный борт закрытая	3.2	8.0	2.0 - 3.5	5.8 - 6.7	1.3	2.0	3.4 - 3.5	1150	1300
Заклепка вытяжная St/St (сталь/сталь) 3.2х9.5 стандартный борт закрытая	3.2	9.5	3.5 - 5.0	5.8 - 6.7	1.3	2.0	3.4 - 3.5	1150	1300
Заклепка вытяжная St/St (сталь/сталь) 3.2х11.0 стандартный борт закрытая	3.2	11.0	5.0 - 6.5	5.8 - 6.7	1.3	2.0	3.4 - 3.5	1150	1300
Заклепка вытяжная St/St (сталь/сталь) 3.2х12.5 стандартный борт закрытая	3.2	12.5	6.5 - 8.0	5.8 - 6.7	1.3	2.0	3.4 - 3.5	1150	1300
Заклепка вытяжная St/St (сталь/сталь) 4.0х6.0 стандартный борт закрытая	4.0	6.0	0.5 - 2.0	6.9 - 8.4	1.7	2.5	4.1 - 4.2	1550	1700
Заклепка вытяжная St/St (сталь/сталь) 4.0х8.0 стандартный борт закрытая	4.0	8.0	0.5 - 3.5	6.9 - 8.4	1.7	2.5	4.1 - 4.2	1550	1700
Заклепка вытяжная St/St (сталь/сталь) 4.0х9.5 стандартный борт закрытая	4.0	9.5	3.5 - 5.0	6.9 - 8.4	1.7	2.5	4.1 - 4.2	1550	1700
Заклепка вытяжная St/St (сталь/сталь) 4.0х11.0 стандартный борт закрытая	4.0	11.0	5.0 - 6.5	6.9 - 8.4	1.7	2.5	4.1 - 4.2	1550	1700
Заклепка вытяжная St/St (сталь/сталь) 4.0х12.5 стандартный борт закрытая	4.0	12.5	6.5 - 8.0	6.9 - 8.4	1.7	2.5	4.1 - 4.2	1550	1700
Заклепка вытяжная St/St (сталь/сталь) 4.0х15.0 стандартный борт закрытая	4.0	15.0	8.0 - 12.5	6.9 - 8.4	1.7	2.5	4.1 - 4.2	1550	1700
Заклепка вытяжная St/St (сталь/сталь) 4.8х8.0 стандартный борт закрытая	4.8	8.0	1.0 - 3.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	2400	2800
Заклепка вытяжная St/St (сталь/сталь) 4.8х9.5 стандартный борт закрытая	4.8	9.5	3.0 - 5.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	2400	2800
Заклепка вытяжная St/St (сталь/сталь) 4.8х11.0 стандартный борт закрытая	4.8	11.0	5.0 - 6.5	8.3 - 10.1	2.0	3.0	4.9 - 5.0	2400	2800
Заклепка вытяжная St/St (сталь/сталь) 4.8х13.0 стандартный борт закрытая	4.8	13.0	6.5 - 8.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	2400	2800
Заклепка вытяжная St/St (сталь/сталь) 4.8х14.5 стандартный борт закрытая	4.8	14.5	8.0 - 9.5	8.3 - 10.1	2.0	3.0	4.9 - 5.0	2400	2800
Заклепка вытяжная St/St (сталь/сталь) 4.8х16.0 стандартный борт закрытая	4.8	16.0	9.5 - 11.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	2400	2800
Заклепка вытяжная St/St (сталь/сталь) 4.8х18.0 стандартный борт закрытая	4.8	18.0	11.0 - 13.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	2400	2800
Заклепка вытяжная St/St (сталь/сталь) 4.8х21.0 стандартный борт закрытая	4.8	21.0	13.0 - 16.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	2400	2800
Заклепка вытяжная St/St (сталь/сталь) 4.8х25.0 стандартный борт закрытая	4.8	25.0	16.0 - 20.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	2400	2800
Заклепка вытяжная St/St (сталь/сталь) 6.4х12.5 стандартный борт закрытая	6.4	12.5	1.5 - 6.0	11.6 - 13.4	2.7	3.9	6.5 - 6.6	3600	4000
Заклепка вытяжная St/St (сталь/сталь) 6.4х16.0 стандартный борт закрытая	6.4	16.0	6.0 - 8.0	11.6 - 13.4	2.7	3.9	6.5 - 6.6	3600	4000
Заклепка вытяжная St/St (сталь/сталь) 6.4х18.0 стандартный борт закрытая	6.4	18.0	8.5 - 10.5	11.6 - 13.4	2.7	3.9	6.5 - 6.6	3600	4000
Заклепка вытяжная St/St (сталь/сталь) 6.4х20.0 стандартный борт закрытая	6.4	20.0	10.5 - 12.5	11.6 - 13.4	2.7	3.9	6.5 - 6.6	3600	4000
Заклепка вытяжная St/St (сталь/сталь) 6.4х25.0 стандартный борт закрытая	6.4	25.0	12.5 - 17.5	11.6 - 13.4	2.7	3.9	6.5 - 6.6	3600	4000
