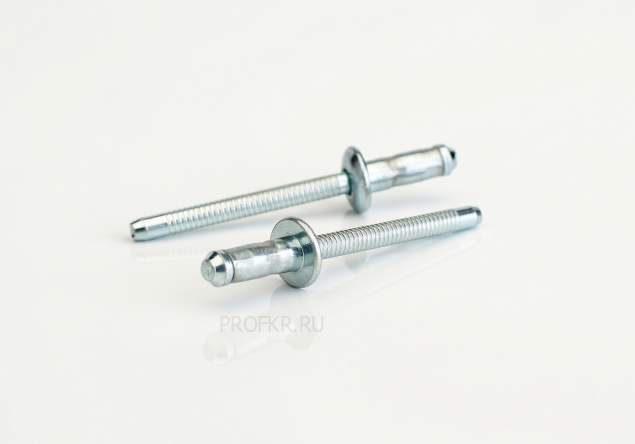

Заклепка вытяжная St/St (сталь/сталь) стандартный борт Hem-Luk

Заклепка вытяжная St/St (сталь/сталь) стандартный борт Hem-Luk
Заклепка вытяжная St/St (сталь/сталь) стандартный борт Hem-Luk

Описание

Структурные заклепки Hem-Luk (Structural Rivet) имеют механическую конструкцию фиксации с сердечником, обеспечивающую высокую прочность на сдвиг, прочность на разрыв и защиту от самоотвинчивания. Заклепки сохраняют стабильность в течение длительного времени в условиях высоких нагрузок и динамических напряжений. Они идеально подходят для крепления нагруженных деталей и конструкций, например, в автомобилестроении. Заклепки Hem-Luk обладают высокой гидроизоляцией и отличаются прочностью и надежностью.

Технические требования к данному типу заклепки и скрепляемым элементам конструкций согласно ТУ 25.94.12-002-10702513-2023 Заклепки вытяжные.


Модификация продукта Заклепка вытяжная St/St (сталь/сталь) стандартный борт Hem-Luk

Диаметр, D, мм
  • Все
  • 4.8
  • 7.8
Длина, L, мм
  • Все
  • 9.0
  • 11.5
  • 13.5
  • 14.5
  • 16.5
  • 19.0
  • 19.5
  • 22.5

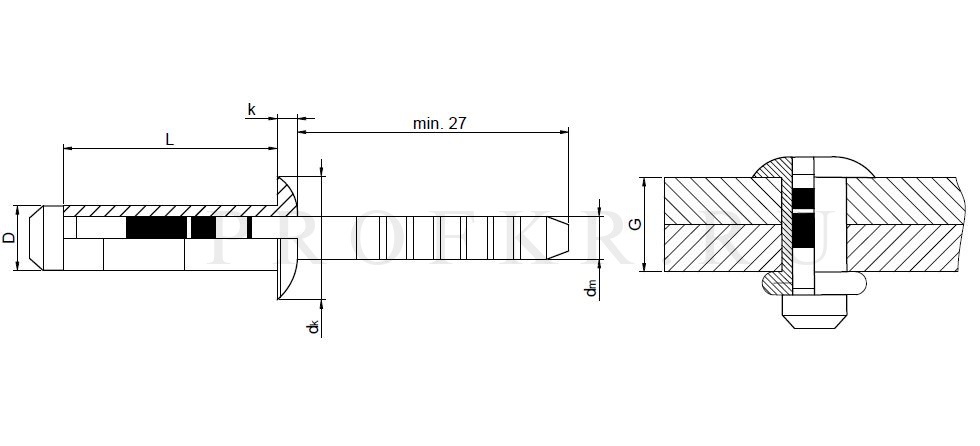

Наименование товара Диаметр, D, +0.08/-0.15, ммДлина, L, +1.0, ммТолщина скрепляемых деталей, G (GRIP RANGE), мм, min — maxДиаметр бортика, dk, ммВысота бортика, K, мм, maxДиаметр стержня, dm, мм, maxДиаметр отверстия, Ø, ммУсилие на срез, N, minУсилие на растяжение, N, min
Заклепка вытяжная St/St (сталь/сталь) 4.8х9.0 стандартный борт Hem-Luk 4.8 9.0 1.5 — 3.5 10.2 2.5 3.3 4.9 - 5.1 6000 3500
Заклепка вытяжная St/St (сталь/сталь) 4.8х11.5 стандартный борт Hem-Luk 4.8 11.5 3.5 - 6.0 10.2 2.5 3.4 4.9 - 5.1 6000 3500
Заклепка вытяжная St/St (сталь/сталь) 4.8х14.5 стандартный борт Hem-Luk 4.8 14.5 5.5 - 8.5 10.2 2.5 3.4 4.9 - 5.1 6000 3500
Заклепка вытяжная St/St (сталь/сталь) 4.8х16.5 стандартный борт Hem-Luk 4.8 16.5 8.5 - 11.0 10.2 2.5 3.4 4.9 - 5.1 6200 3500
Заклепка вытяжная St/St (сталь/сталь) 4.8х19.0 стандартный борт Hem-Luk 4.8 19.0 11.0 - 13.5 10.2 2.5 3.4 4.9 - 5.1 6200 3500
Заклепка вытяжная St/St (сталь/сталь) 7.8х13.5 стандартный борт Hem-Luk 7.8 13.5 4.0 - 7.0 18.0 4.2 5.2 8.1 - 8.3 13500 9100
Заклепка вытяжная St/St (сталь/сталь) 7.8х16.5 стандартный борт Hem-Luk 7.8 16.5 7.0 - 10.0 18.0 4.2 5.2 8.1 - 8.3 16000 9100
Заклепка вытяжная St/St (сталь/сталь) 7.8х19.5 стандартный борт Hem-Luk 7.8 19.5 10.0 - 13.0 18.0 4.2 5.2 8.1 - 8.3 16000 9100
Заклепка вытяжная St/St (сталь/сталь) 7.8х22.5 стандартный борт Hem-Luk 7.8 22.5 13.0 - 16.0 18.0 4.2 5.2 8.1 - 8.3 16000 9100

Детали

Изделие
Заклепка вытяжная
Материал тела
Сталь оцинкованная
Материал стержня
Сталь оцинкованная
Форма бортика
Стандартный
Разновидность
Hem-Luk
