Заклепка вытяжная St/St (сталь/сталь) потайной борт

Описание

Значение маркировки St/St обозначает, что и тело и стержень заклепки выполнены из углеродистой стали с цинковым гальваническим покрытием.
В разговорной речи она может называться «заклепка сталь сталь» или «заклепка стальная».
Технические требования к данному типу заклепки и скрепляемым элементам конструкций описаны в ТУ 25.94.12-002-10702513-2023 Заклепки вытяжные.
Применяется при креплении конструкций выполненных из углеродистой стали, эксплуатирующихся в неагрессивных или слабоагрессивных средах.

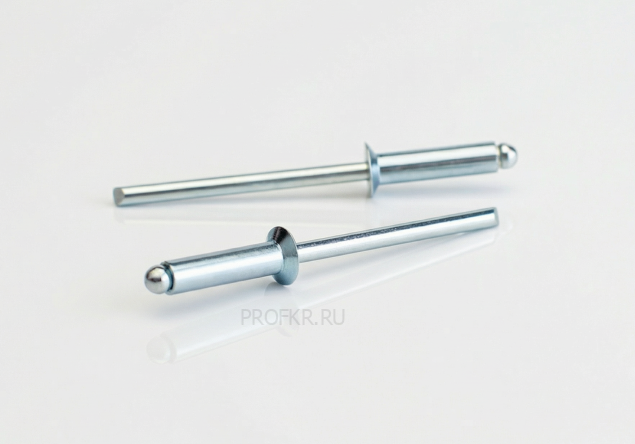

Заклёпка выполняется с потайным бортиком.

Потайной бортик используется при необходимости скрыть установленную заклепку «заподлицо» с поверхностью прикрепляемого элемента. Требуется предварительное зенкование поверхности конструкции «под конус» с помощью сверла или специального инструмента.

Модификация продукта Заклепка вытяжная St/St (сталь/сталь) потайной борт

Диаметр, D, мм

Все
2.4
3.0
3.2
4.0
4.8
5.0
6.4

Длина, L, мм

Все
4.0
6.0
8.0
10.0
12.0
14.0
16.0
18.0
20.0
25.0
30.0
35.0
40.0
45.0
50.0

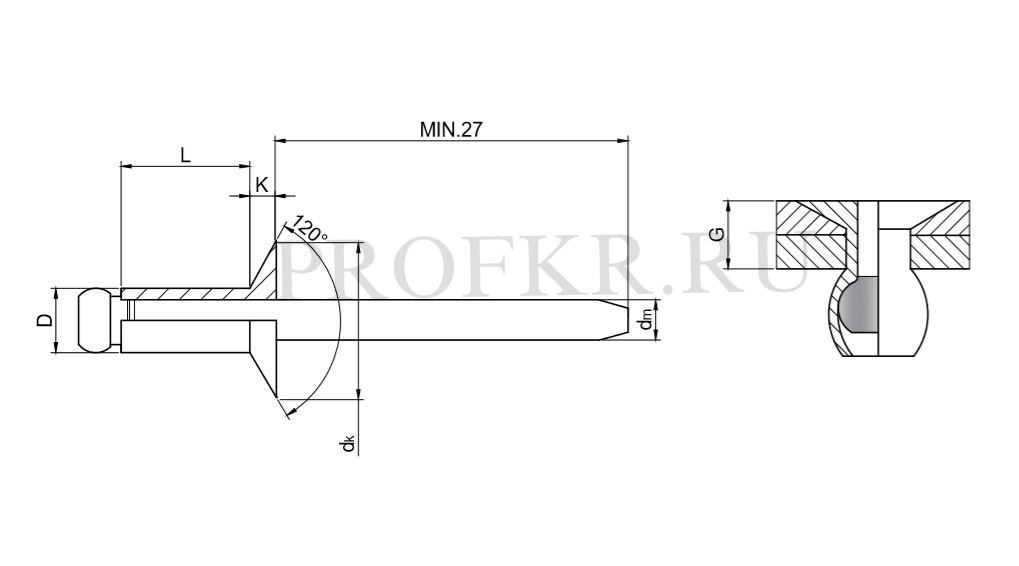

Наименование товара	Диаметр, D, +0.08/-0.15, мм	Длина, L, +1.0, мм	Толщина скрепляемых деталей, G (GRIP RANGE), мм, min — max	Диаметр бортика, dk, мм	Высота бортика, K, мм, max	Диаметр стержня, dm, мм, max	Диаметр отверстия, Ø, мм	Усилие на срез, N, min	Усилие на растяжение, N, min
Заклепка вытяжная St/St (сталь/сталь) 2.4х4.0 потайной борт	2.4	4.0	0.5 - 2.0	4.8	1.0	1.6	2.5 - 2.6	500	700
Заклепка вытяжная St/St (сталь/сталь) 2.4х6.0 потайной борт	2.4	6.0	2.0 - 4.0	4.8	1.0	1.6	2.5 - 2.6	500	700
Заклепка вытяжная St/St (сталь/сталь) 2.4х8.0 потайной борт	2.4	8.0	4.0 - 6.0	4.8	1.0	1.6	2.5 - 2.6	500	700
Заклепка вытяжная St/St (сталь/сталь) 2.4х10.0 потайной борт	2.4	10.0	6.0 - 8.0	4.8	1.0	1.6	2.5 - 2.6	500	700
Заклепка вытяжная St/St (сталь/сталь) 2.4х12.0 потайной борт	2.4	12.0	7.0 - 9.5	4.8	1.0	1.6	2.5 - 2.6	500	700
Заклепка вытяжная St/St (сталь/сталь) 2.4х14.0 потайной борт	2.4	14.0	8.0 - 11.5	4.8	1.0	1.6	2.5 - 2.6	500	700
Заклепка вытяжная St/St (сталь/сталь) 2.4х16.0 потайной борт	2.4	16.0	10.0 - 13.0	4.8	1.0	1.6	2.5 - 2.6	500	700
Заклепка вытяжная St/St (сталь/сталь) 3.0х6.0 потайной борт	3.0	6.0	1.0 - 3.5	6.7	1.3	2.15	3.1 - 3.2	1000	1200
Заклепка вытяжная St/St (сталь/сталь) 3.0х8.0 потайной борт	3.0	8.0	3.5 - 5.0	6.7	1.3	2.15	3.1 - 3.2	1000	1200
Заклепка вытяжная St/St (сталь/сталь) 3.0х10.0 потайной борт	3.0	10.0	5.0 - 7.0	6.7	1.3	2.15	3.1 - 3.2	1000	1200
Заклепка вытяжная St/St (сталь/сталь) 3.0х12.0 потайной борт	3.0	12.0	7.0 - 9.0	6.7	1.3	2.15	3.1 - 3.2	1000	1200
Заклепка вытяжная St/St (сталь/сталь) 3.0х14.0 потайной борт	3.0	14.0	9.0 - 11.0	6.7	1.3	2.15	3.1 - 3.2	1000	1200
Заклепка вытяжная St/St (сталь/сталь) 3.0х16.0 потайной борт	3.0	16.0	9.0 - 12.5	6.7	1.3	2.15	3.1 - 3.2	1000	1200
Заклепка вытяжная St/St (сталь/сталь) 3.0х18.0 потайной борт	3.0	18.0	12.0 - 14.5	6.7	1.3	2.15	3.1 - 3.2	1000	1200
Заклепка вытяжная St/St (сталь/сталь) 3.0х20.0 потайной борт	3.0	20.0	13.0 - 16.5	6.7	1.3	2.15	3.1 - 3.2	1000	1200
Заклепка вытяжная St/St (сталь/сталь) 3.2х6.0 потайной борт	3.2	6.0	1.0 - 3.5	6.3	1.3	2.1	3.3 - 3.4	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.2х8.0 потайной борт	3.2	8.0	3.5 - 5.0	6.3	1.3	2.1	3.3 - 3.4	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.2х10.0 потайной борт	3.2	10.0	5.0 - 7.0	6.3	1.3	2.1	3.3 - 3.4	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.2х12.0 потайной борт	3.2	12.0	7.0 - 9.0	6.3	1.3	2.1	3.3 - 3.4	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.2х14.0 потайной борт	3.2	14.0	9.0 - 11.0	6.3	1.3	2.1	3.3 - 3.4	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.2х16.0 потайной борт	3.2	16.0	9.0 - 12.5	6.3	1.3	2.1	3.3 - 3.4	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.2х18.0 потайной борт	3.2	18.0	12.0 - 14.5	6.3	1.3	2.1	3.3 - 3.4	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.2х20.0 потайной борт	3.2	20.0	13.0 - 16.5	6.3	1.3	2.1	3.3 - 3.4	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 3.2х25.0 потайной борт	3.2	25.0	15.0 - 21.5	6.3	1.3	2.1	3.3 - 3.4	1100	1200
Заклепка вытяжная St/St (сталь/сталь) 4.0х6.0 потайной борт	4.0	6.0	1.0 - 3.0	7.5	1.7	2.6	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х8.0 потайной борт	4.0	8.0	3.0 - 5.0	7.5	1.7	2.6	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х10.0 потайной борт	4.0	10.0	4.0 - 6.5	7.5	1.7	2.6	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х12.0 потайной борт	4.0	12.0	6.0 - 8.5	7.5	1.7	2.6	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х14.0 потайной борт	4.0	14.0	7.0 - 10.5	7.5	1.7	2.6	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х16.0 потайной борт	4.0	16.0	8.0 - 12.5	7.5	1.7	2.6	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х18.0 потайной борт	4.0	18.0	10.0 - 14.5	7.5	1.7	2.6	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х20.0 потайной борт	4.0	20.0	12.0 - 16.0	7.5	1.7	2.6	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х25.0 потайной борт	4.0	25.0	16.0 - 21.0	7.5	1.7	2.6	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х30.0 потайной борт	4.0	30.0	21.0 - 26.0	7.5	1.7	2.6	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х35.0 потайной борт	4.0	35.0	26.0 - 30.5	7.5	1.7	2.6	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.0х40.0 потайной борт	4.0	40.0	30.5 - 35.0	7.5	1.7	2.6	4.1 - 4.2	1700	2000
Заклепка вытяжная St/St (сталь/сталь) 4.8х6.0 потайной борт	4.8	6.0	1.0 - 2.5	9.5	2.0	3.1	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х8.0 потайной борт	4.8	8.0	2.5 - 4.0	9.5	2.0	3.1	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х10.0 потайной борт	4.8	10.0	4.0 - 6.0	9.5	2.0	3.1	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х12.0 потайной борт	4.8	12.0	6.0 - 8.0	9.5	2.0	3.1	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х14.0 потайной борт	4.8	14.0	8.0 - 10.0	9.5	2.0	3.1	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х16.0 потайной борт	4.8	16.0	9.0 - 12.0	9.5	2.0	3.1	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х18.0 потайной борт	4.8	18.0	10.0 - 14.0	9.5	2.0	3.1	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х20.0 потайной борт	4.8	20.0	12.0 - 16.0	9.5	2.0	3.1	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х25.0 потайной борт	4.8	25.0	16.0 - 21.0	9.5	2.0	3.1	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х30.0 потайной борт	4.8	30.0	21.0 - 25.0	9.5	2.0	3.1	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х35.0 потайной борт	4.8	35.0	25.0 - 30.0	9.5	2.0	3.1	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х40.0 потайной борт	4.8	40.0	30.0 - 35.0	9.5	2.0	3.1	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х45.0 потайной борт	4.8	45.0	35.0 - 40.0	9.5	2.0	3.1	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 4.8х50.0 потайной борт	4.8	50.0	40.0 - 45.0	9.5	2.0	3.1	4.9 - 5.0	2900	3100
Заклепка вытяжная St/St (сталь/сталь) 5.0х8.0 потайной борт	5.0	8.0	2.0 - 4.0	10.5	2.1	3.1	5.1 - 5.2	3100	4000
Заклепка вытяжная St/St (сталь/сталь) 5.0х10.0 потайной борт	5.0	10.0	4.0 - 6.0	10.5	2.1	3.1	5.1 - 5.2	3100	4000
Заклепка вытяжная St/St (сталь/сталь) 5.0х12.0 потайной борт	5.0	12.0	6.0 - 8.0	10.5	2.1	3.1	5.1 - 5.2	3100	4000
Заклепка вытяжная St/St (сталь/сталь) 5.0х14.0 потайной борт	5.0	14.0	8.0 - 10.0	10.5	2.1	3.1	5.1 - 5.2	3100	4000
Заклепка вытяжная St/St (сталь/сталь) 5.0х16.0 потайной борт	5.0	16.0	9.0 - 12.0	10.5	2.1	3.1	5.1 - 5.2	3100	4000
Заклепка вытяжная St/St (сталь/сталь) 6.4х12.0 потайной борт	6.4	12.0	3.0 - 6.0	13.4	2.7	4.2	6.5 - 6.6	4900	5700
Заклепка вытяжная St/St (сталь/сталь) 6.4х16.0 потайной борт	6.4	16.0	6.0 - 10.0	13.4	2.7	4.2	6.5 - 6.6	4900	5700
