Заклепка вытяжная Cu/St (медь/сталь) стандартный борт

Заклепка вытяжная Cu/St (медь/сталь) стандартный борт

Описание

Значение маркировки Сu/St обозначает, что тело заклепки выполнено из меди, а стержень заклепки — из углеродистой стали с гальваническим оцинкованным покрытием.

В разговорной речи она может называться «заклепка медная» (copper rivet).

Заклепка служит для соединения элементов из меди и латуни.
Медный сплав обладает низкой электропроводимостью, поэтому медные заклепки используются для крепления электропроводников, водосточных труб из медьсодержащих сплавов.
Стальной стержень обеспечивает креплению необходимую прочность.

Заклёпка выполняется со стандартным бортиком. Это универсальный вид заклепок.

Стандартный бортик обычно используется при скреплении пакета конструкций соразмерной толщины и прочности.

Технические требования к данному типу заклепки и скрепляемым элементам конструкций согласно ТУ 25.94.12-002-10702513-2023 Заклепки вытяжные.

Модификация продукта Заклепка вытяжная Cu/St (медь/сталь) стандартный борт

Диаметр, D, мм

Все
3.2
4.0
4.8

Длина, L, мм

Все
6.0
8.0
10.0
12.0
14.0
16.0
18.0
20.0
25.0
30.0
35.0
40.0
45.0
50.0

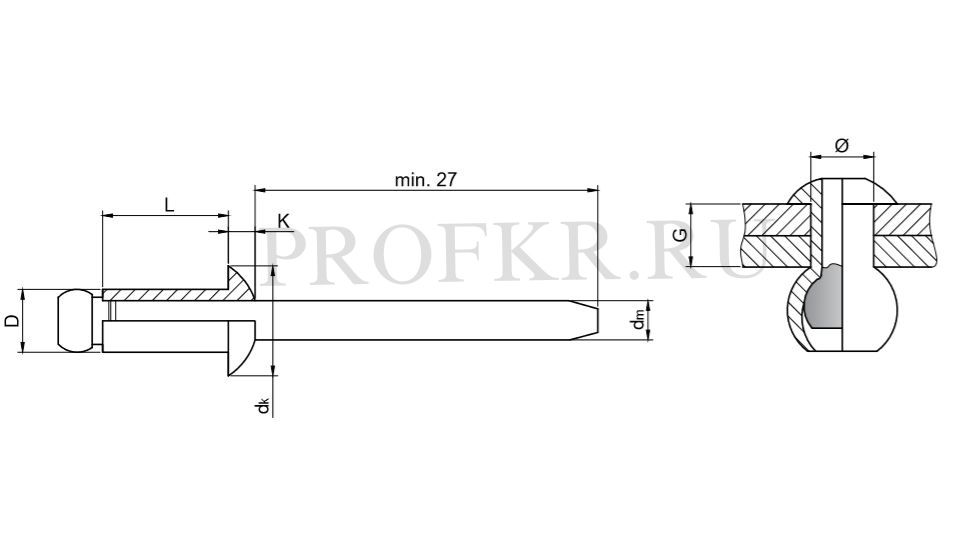

Наименование товара	Диаметр, D, +0.08/-0.15, мм	Длина, L, +1.0, мм	Толщина скрепляемых деталей, G (GRIP RANGE), мм, min — max	Диаметр бортика, dk, мм	Высота бортика, K, мм, max	Диаметр стержня, dm, мм, max	Диаметр отверстия, Ø, мм	Усилие на срез, N, min	Усилие на растяжение, N, min
Заклепка вытяжная Cu/St (медь/сталь) 3.2х6.0 стандартный борт	3.2	6.0	1.0 — 3.5	6.7	1.3	2.1	3.3 - 3.4	1000	1000
Заклепка вытяжная Cu/St (медь/сталь) 3.2х8.0 стандартный борт	3.2	8.0	3.5 - 5.0	6.7	1.3	2.1	3.3 - 3.4	1000	1000
Заклепка вытяжная Cu/St (медь/сталь) 3.2х10.0 стандартный борт	3.2	10.0	5.0 - 7.0	6.7	1.3	2.1	3.3 - 3.4	1000	1000
Заклепка вытяжная Cu/St (медь/сталь) 3.2х12.0 стандартный борт	3.2	12.0	7.0 - 9.0	6.7	1.3	2.1	3.3 - 3.4	1000	1000
Заклепка вытяжная Cu/St (медь/сталь) 3.2х14.0 стандартный борт	3.2	14.0	9.0 - 11.0	6.7	1.3	2.1	3.3 - 3.4	1000	1000
Заклепка вытяжная Cu/St (медь/сталь) 3.2х16.0 стандартный борт	3.2	16.0	9.0 - 12.5	6.7	1.3	2.1	3.3 - 3.4	1000	1000
Заклепка вытяжная Cu/St (медь/сталь) 3.2х18.0 стандартный борт	3.2	18.0	12.0 - 14.5	6.7	1.3	2.1	3.3 - 3.4	1000	1000
Заклепка вытяжная Cu/St (медь/сталь) 3.2х20.0 стандартный борт	3.2	20.0	13.0 - 16.5	6.7	1.3	2.1	3.3 - 3.4	1000	1000
Заклепка вытяжная Cu/St (медь/сталь) 3.2х25.0 стандартный борт	3.2	25.0	15.0 - 21.5	6.7	1.3	2.1	3.3 - 3.4	1000	1000
Заклепка вытяжная Cu/St (медь/сталь) 4.0х6.0 стандартный борт	4.0	6.0	1.0 - 3.0	8.4	1.7	2.6	4.1 - 4.2	1200	1600
Заклепка вытяжная Cu/St (медь/сталь) 4.0х8.0 стандартный борт	4.0	8.0	3.0 - 5.0	8.4	1.7	2.6	4.1 - 4.2	1200	1600
Заклепка вытяжная Cu/St (медь/сталь) 4.0х10.0 стандартный борт	4.0	10.0	4.0 - 6.5	8.4	1.7	2.6	4.1 - 4.2	1200	1600
Заклепка вытяжная Cu/St (медь/сталь) 4.0х12.0 стандартный борт	4.0	12.0	6.0 - 8.5	8.4	1.7	2.6	4.1 - 4.2	1200	1600
Заклепка вытяжная Cu/St (медь/сталь) 4.0х14.0 стандартный борт	4.0	14.0	7.0 - 10.5	8.4	1.7	2.6	4.1 - 4.2	1200	1600
Заклепка вытяжная Cu/St (медь/сталь) 4.0х16.0 стандартный борт	4.0	16.0	8.0 - 12.5	8.4	1.7	2.6	4.1 - 4.2	1200	1600
Заклепка вытяжная Cu/St (медь/сталь) 4.0х18.0 стандартный борт	4.0	18.0	10.0 - 14.5	8.4	1.7	2.6	4.1 - 4.2	1200	1600
Заклепка вытяжная Cu/St (медь/сталь) 4.0х20.0 стандартный борт	4.0	20.0	12.0 - 16.0	8.4	1.7	2.6	4.1 - 4.2	1200	1600
Заклепка вытяжная Cu/St (медь/сталь) 4.0х25.0 стандартный борт	4.0	25.0	16.0 - 21.0	8.4	1.7	2.6	4.1 - 4.2	1200	1600
Заклепка вытяжная Cu/St (медь/сталь) 4.0х30.0 стандартный борт	4.0	30.0	21.0 - 26.0	8.4	1.7	2.6	4.1 - 4.2	1200	1600
Заклепка вытяжная Cu/St (медь/сталь) 4.0х35.0 стандартный борт	4.0	35.0	26.0 - 30.5	8.4	1.7	2.6	4.1 - 4.2	1200	1600
Заклепка вытяжная Cu/St (медь/сталь) 4.0х40.0 стандартный борт	4.0	40.0	30.5 - 35.0	8.4	1.7	2.6	4.1 - 4.2	1200	1600
Заклепка вытяжная Cu/St (медь/сталь) 4.8х6.0 стандартный борт	4.8	6.0	1.0- 2.5	10.1	2.0	3.1	4.9 - 5.0	2400	2600
Заклепка вытяжная Cu/St (медь/сталь) 4.8х8.0 стандартный борт	4.8	8.0	2.5 - 4.0	10.1	2.0	3.1	4.9 - 5.0	2400	2600
Заклепка вытяжная Cu/St (медь/сталь) 4.8х10.0 стандартный борт	4.8	10.0	4.0 - 6.0	10.1	2.0	3.1	4.9 - 5.0	2400	2600
Заклепка вытяжная Cu/St (медь/сталь) 4.8х12.0 стандартный борт	4.8	12.0	6.0 - 8.0	10.1	2.0	3.1	4.9 - 5.0	2400	2600
Заклепка вытяжная Cu/St (медь/сталь) 4.8х14.0 стандартный борт	4.8	14.0	8.0 - 10.0	10.1	2.0	3.1	4.9 - 5.0	2400	2600
Заклепка вытяжная Cu/St (медь/сталь) 4.8х16.0 стандартный борт	4.8	16.0	9.0 - 12.0	10.1	2.0	3.1	4.9 - 5.0	2400	2600
Заклепка вытяжная Cu/St (медь/сталь) 4.8х18.0 стандартный борт	4.8	18.0	10.0 - 14.0	10.1	2.0	3.1	4.9 - 5.0	2400	2600
Заклепка вытяжная Cu/St (медь/сталь) 4.8х20.0 стандартный борт	4.8	20.0	12.0 - 16.0	10.1	2.0	3.1	4.9 - 5.0	2400	2600
Заклепка вытяжная Cu/St (медь/сталь) 4.8х25.0 стандартный борт	4.8	25.0	16.0 - 21.0	10.1	2.0	3.1	4.9 - 5.0	2400	2600
Заклепка вытяжная Cu/St (медь/сталь) 4.8х30.0 стандартный борт	4.8	30.0	21.0 - 25.0	10.1	2.0	3.1	4.9 - 5.0	2400	2600
Заклепка вытяжная Cu/St (медь/сталь) 4.8х35.0 стандартный борт	4.8	35.0	25.0 - 30.0	10.1	2.0	3.1	4.9 - 5.0	2400	2600
Заклепка вытяжная Cu/St (медь/сталь) 4.8х40.0 стандартный борт	4.8	40.0	30.0 - 35.0	10.1	2.0	3.1	4.9 - 5.0	2400	2600
Заклепка вытяжная Cu/St (медь/сталь) 4.8х45.0 стандартный борт	4.8	45.0	35.0 - 40.0	10.1	2.0	3.1	4.9 - 5.0	2400	2600
Заклепка вытяжная Cu/St (медь/сталь) 4.8х50.0 стандартный борт	4.8	50.0	40.0 - 45.0	10.1	2.0	3.1	4.9 - 5.0	2400	2600
