Заклепка вытяжная Al/St (алюминий/сталь) потайной борт закрытая (AlMg5.0%)

Заклепка вытяжная Al/St (алюминий/сталь) потайной борт закрытая (AlMg5.0%)

Описание

Значение маркировки Аl/St обозначает, что тело заклепки выполнено из алюминиевого сплава (AlMg5.0%), а стержень заклепки — из углеродистой стали.
Технические требования к данному типу заклепки и скрепляемым элементам конструкций описаны в ТУ 25.94.12-002-10702513-2023 Заклепки вытяжные, ГОСТ Р ИСО 15974-2005 Заклепки "слепые" с закрытым концом, разрывающимся вытяжным сердечником и потайной головкой (корпус из алюминиевого сплава и стальной сердечник).

Применяется при креплении конструкций выполненных из алюминиевых сплавов и неметаллических элементов с низкой прочностью (например: пластика), которые эксплуатируются в неагрессивных и слабоагрессивных средах.
В данном типе заклепки торец корпуса полностью закрывает головку стержня, что в процессе ее эксплуатации обеспечивает эстетичный вид и создает наилучшую герметичность в точке скрепления конструкции от проникновения влаги.

Содержание магния в алюминиевом сплаве - 5.0%

Аналог ГОСТ Р ИСО 15974-2005

Модификация продукта Заклепка вытяжная Al/St (алюминий/сталь) потайной борт закрытая (AlMg5.0%)

Диаметр, D, мм

Все
3.2
4.0
4.8

Длина, L, мм

Все
8.0
9.5
11.0
12.5
13.0
14.5
16.0

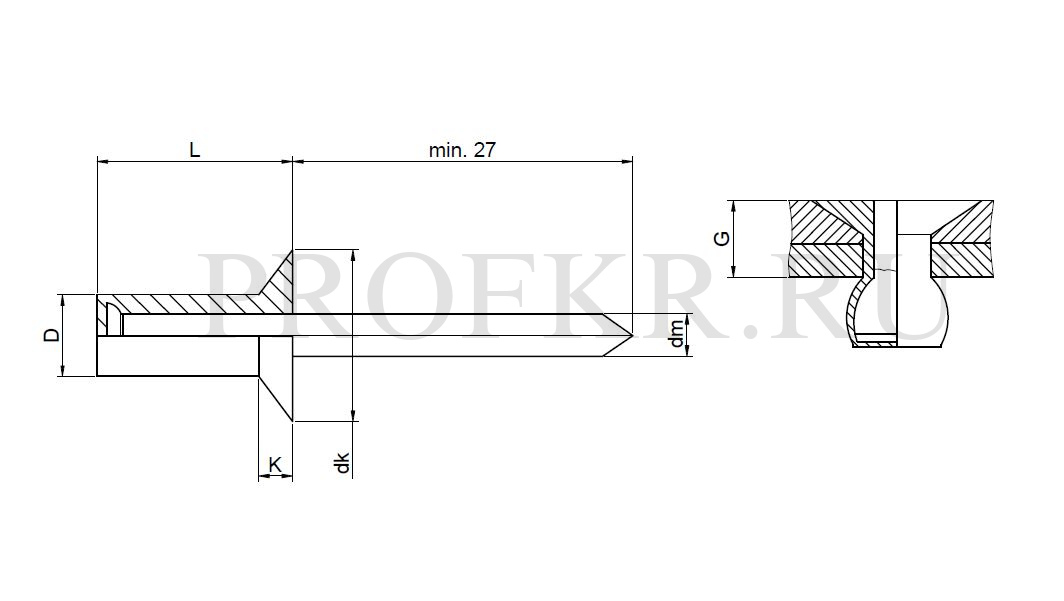

Наименование товара	Диаметр, D, +0.08/-0.15, мм	Длина, L, +1.0, мм	Толщина скрепляемых деталей, G (GRIP RANGE), мм, min — max	Диаметр бортика, dk, мм	Высота бортика, K, мм, max	Диаметр стержня, dm, мм, max	Диаметр отверстия, Ø, мм	Усилие на срез, N, min	Усилие на растяжение, N, min
Заклепка вытяжная Al/St (алюминий/сталь) 3.2х8.0 потайной борт закрытая (AlMg5.0%)	3.2	8.0	2.0 - 3.5	5.4 - 6.3	1.3	1.73	3.3 - 3.4	1100	1450
Заклепка вытяжная Al/St (алюминий/сталь) 3.2х9.5 потайной борт закрытая (AlMg5.0%)	3.2	9.5	3.5 - 5.0	5.4 - 6.3	1.3	1.73	3.3 - 3.4	1100	1450
Заклепка вытяжная Al/St (алюминий/сталь) 3.2х11.0 потайной борт закрытая (AlMg5.0%)	3.2	11.0	5.0 - 6.5	5.4 - 6.3	1.3	1.73	3.3 - 3.4	1100	1450
Заклепка вытяжная Al/St (алюминий/сталь) 3.2х12.5 потайной борт закрытая (AlMg5.0%)	3.2	12.5	6.6 - 8.0	5.4 - 6.3	1.3	1.73	3.3 - 3.4	1100	1450
Заклепка вытяжная Al/St (алюминий/сталь) 3.2х13.0 потайной борт закрытая (AlMg5.0%)	3.2	13.0	7.0 - 8.5	5.4 - 6.3	1.3	1.73	3.3 - 3.4	1100	1450
Заклепка вытяжная Al/St (алюминий/сталь) 4.0х9.5 потайной борт закрытая (AlMg5.0%)	4.0	9.5	3.5 - 5.0	6.9 - 8.4	1.7	2.15	4.1 - 4.2	1600	2200
Заклепка вытяжная Al/St (алюминий/сталь) 4.8х9.5 потайной борт закрытая (AlMg5.0%)	4.8	9.5	3.0 - 5.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	2200	3100
Заклепка вытяжная Al/St (алюминий/сталь) 4.8х11.0 потайной борт закрытая (AlMg5.0%)	4.8	11.0	5.0 - 6.5	8.3 - 10.1	2.0	3.0	4.9 - 5.0	2200	3100
Заклепка вытяжная Al/St (алюминий/сталь) 4.8х13.0 потайной борт закрытая (AlMg5.0%)	4.8	13.0	6.5 - 8.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	2200	3100
Заклепка вытяжная Al/St (алюминий/сталь) 4.8х14.5 потайной борт закрытая (AlMg5.0%)	4.8	14.5	8.0 - 9.5	8.3 - 10.1	2.0	3.0	4.9 - 5.0	2200	3100
Заклепка вытяжная Al/St (алюминий/сталь) 4.8х16.0 потайной борт закрытая (AlMg5.0%)	4.8	16.0	9.5 - 11.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	2200	3100
