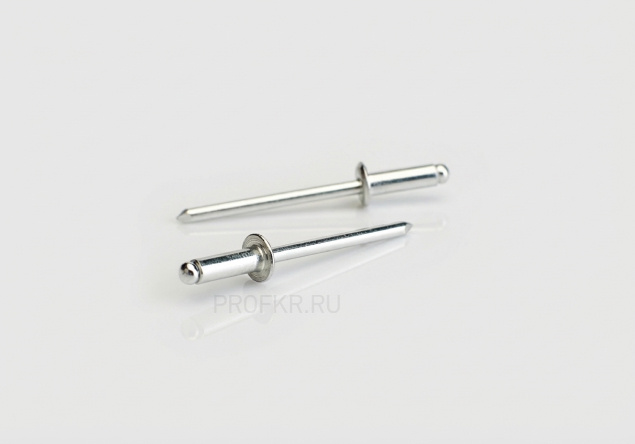

Заклепка вытяжная Al/Al (алюминий/алюминий) стандартный борт

Описание

Значение маркировки Аl/Аl обозначает, что и тело и стержень заклёпки выполнены из алюминиевого сплава.
Технические требования к данному типу заклепки и скрепляемым элементам конструкций описаны в ТУ 25.94.12-002-10702513-2023 Заклепки вытяжные. ГОСТ Р ИСО 15981-2017 Заклепки «слепые» с открытым концом, разрывающимся вытяжным сердечником и выступающей головкой (корпус и сердечник из алюминиевого сплава).

Применяется при креплении конструкций выполненных из алюминиевых сплавов и неметаллических элементов с низкой прочностью (например: пластика), которые эксплуатируются в неагрессивных и слабоагрессивных средах.

Модификация продукта Заклепка вытяжная Al/Al (алюминий/алюминий) стандартный борт

Диаметр, D, мм

Все
2.4
3.0
3.2
4.0
4.8
6.4

Длина, L, мм

Все
6.0
8.0
10.0
12.0
14.0
16.0
18.0
20.0
25.0
30.0
35.0
40.0
45.0
50.0

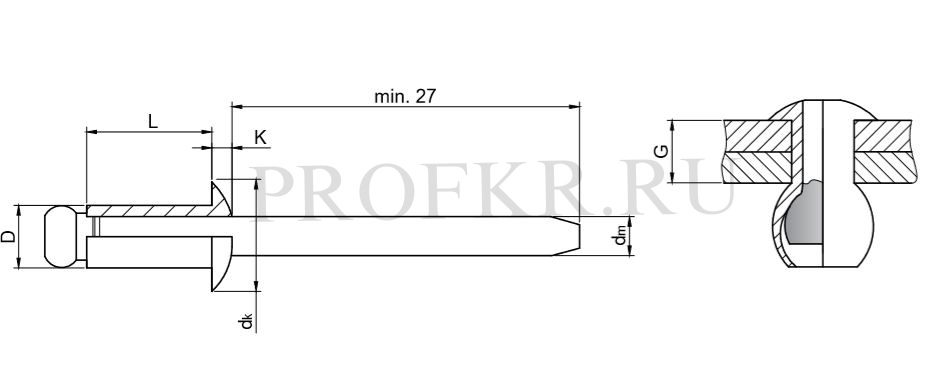

Наименование товара	Диаметр, D, +0.08/-0.15, мм	Длина, L, +1.0, мм	Толщина скрепляемых деталей, G (GRIP RANGE), мм, min — max	Диаметр бортика, dk, мм	Высота бортика, K, мм, max	Диаметр стержня, dm, мм, max	Диаметр отверстия, Ø, мм	Усилие на срез, N, min	Усилие на растяжение, N, min
Заклепка вытяжная Al/Al (алюминий/алюминий) 2.4х6.0 стандартный борт	2.4	6.0	2.0 - 4.0	4.2 - 5.1	1.0	1.45	2.5 - 2.6	120	180
Заклепка вытяжная Al/Al (алюминий/алюминий) 2.4х8.0 стандартный борт	2.4	8.0	4.0 - 6.0	4.2 - 5.1	1.0	1.45	2.5 - 2.6	120	180
Заклепка вытяжная Al/Al (алюминий/алюминий) 3.0х6.0 стандартный борт	3.0	6.0	1.0 - 3.5	5.4 - 6.3	1.3	1.98	3.1 - 3.2	350	400
Заклепка вытяжная Al/Al (алюминий/алюминий) 3.2х6.0 стандартный борт	3.2	6.0	1.0 - 3.5	5.8 - 6.7	1.3	2.1	3.3 - 3.4	350	400
Заклепка вытяжная Al/Al (алюминий/алюминий) 3.2х8.0 стандартный борт	3.2	8.0	3.5 - 5.0	5.8 - 6.7	1.3	2.1	3.3 - 3.4	350	400
Заклепка вытяжная Al/Al (алюминий/алюминий) 3.2х10.0 стандартный борт	3.2	10.0	5.0 - 7.0	5.8 - 6.7	1.3	2.1	3.3 - 3.4	350	400
Заклепка вытяжная Al/Al (алюминий/алюминий) 3.2х12.0 стандартный борт	3.2	12.0	7.0 - 9.0	5.8 - 6.7	1.3	2.1	3.3 - 3.4	350	400
Заклепка вытяжная Al/Al (алюминий/алюминий) 3.2х14.0 стандартный борт	3.2	14.0	9.0 - 11.0	5.8 - 6.7	1.3	2.1	3.3 - 3.4	350	400
Заклепка вытяжная Al/Al (алюминий/алюминий) 3.2х16.0 стандартный борт	3.2	16.0	9.0 - 12.5	5.8 - 6.7	1.3	2.1	3.3 - 3.4	350	400
Заклепка вытяжная Al/Al (алюминий/алюминий) 3.2х18.0 стандартный борт	3.2	18.0	12.0 - 14.5	5.8 - 6.7	1.3	2.1	3.3 - 3.4	350	400
Заклепка вытяжная Al/Al (алюминий/алюминий) 3.2х20.0 стандартный борт	3.2	20.0	13.0 - 16.5	5.8 - 6.7	1.3	2.1	3.3 - 3.4	350	400
Заклепка вытяжная Al/Al (алюминий/алюминий) 3.2х25.0 стандартный борт	3.2	25.0	15.0 - 21.0	5.8 - 6.7	1.3	2.1	3.3 - 3.4	350	400
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.0х6.0 стандартный борт	4.0	6.0	1.0 - 3.0	6.9 - 8.4	1.7	2.5	4.1 - 4.2	700	900
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.0х8.0 стандартный борт	4.0	8.0	3.0 - 5.0	6.9 - 8.4	1.7	2.5	4.1 - 4.2	700	900
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.0х10.0 стандартный борт	4.0	10.0	4.0 - 6.5	6.9 - 8.4	1.7	2.5	4.1 - 4.2	700	900
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.0х12.0 стандартный борт	4.0	12.0	6.0 - 8.5	6.9 - 8.4	1.7	2.5	4.1 - 4.2	700	900
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.0х14.0 стандартный борт	4.0	14.0	7.0 - 10.5	6.9 - 8.4	1.7	2.5	4.1 - 4.2	700	900
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.0х16.0 стандартный борт	4.0	16.0	8.0 - 12.5	6.9 - 8.4	1.7	2.5	4.1 - 4.2	700	900
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.0х18.0 стандартный борт	4.0	18.0	10.0 - 14.5	6.9 - 8.4	1.7	2.5	4.1 - 4.2	700	900
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.0х20.0 стандартный борт	4.0	20.0	12.0 - 16.0	6.9 - 8.4	1.7	2.5	4.1 - 4.2	700	900
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.0х25.0 стандартный борт	4.0	25.0	16.0 - 21.0	6.9 - 8.4	1.7	2.5	4.1 - 4.2	700	900
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.0х30.0 стандартный борт	4.0	30.0	21.0 - 26.0	6.9 - 8.4	1.7	2.5	4.1 - 4.2	700	900
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.0х35.0 стандартный борт	4.0	35.0	26.0 - 30.5	6.9 - 8.4	1.7	2.5	4.1 - 4.2	700	900
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.0х40.0 стандартный борт	4.0	40.0	30.5 - 35.0	6.9 - 8.4	1.7	2.5	4.1 - 4.2	700	900
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.8х6.0 стандартный борт	4.8	6.0	1.0 - 2.5	8.3 - 10.1	2.0	3.0	4.9 - 5.0	850	1300
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.8х8.0 стандартный борт	4.8	8.0	2.5 - 4.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	850	1300
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.8х10.0 стандартный борт	4.8	10.0	4.0 - 6.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	850	1300
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.8х12.0 стандартный борт	4.8	12.0	6.0 - 8.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	850	1300
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.8х14.0 стандартный борт	4.8	14.0	8.0 - 10.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	850	1300
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.8х16.0 стандартный борт	4.8	16.0	8.0 - 12.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	850	1300
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.8х18.0 стандартный борт	4.8	18.0	10.0 - 14.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	850	1300
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.8х20.0 стандартный борт	4.8	20.0	12.0 - 16.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	850	1300
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.8х25.0 стандартный борт	4.8	25.0	16.0 - 21.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	850	1300
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.8х30.0 стандартный борт	4.8	30.0	21.0 - 25.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	850	1300
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.8х35.0 стандартный борт	4.8	35.0	25.0 - 30.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	850	1300
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.8х40.0 стандартный борт	4.8	40.0	30.0 - 35.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	850	1300
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.8х45.0 стандартный борт	4.8	45.0	35.0 - 40.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	850	1300
Заклепка вытяжная Al/Al (алюминий/алюминий) 4.8х50.0 стандартный борт	4.8	50.0	40.0 - 45.0	8.3 - 10.1	2.0	3.0	4.9 - 5.0	850	1300
Заклепка вытяжная Al/Al (алюминий/алюминий) 6.4х12.0 стандартный борт	6.4	12.0	3.0 - 6.0	13.4	2.7	4.2	6.5 - 6.6	1500	2200
