Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) стандартный борт Monobolt

Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) стандартный борт Monobolt

Описание

Усиленная вытяжная заклепка (monobolt blind rivet) используется для скрепления конструкций, подверженных сильным вибрационным нагрузкам. Например, в автомобилестроении. Такая конструкция гидроизолирована, а так же обладает прочностью, надёжностью.

Технические требования к данному типу заклепки и скрепляемым элементам конструкций согласно ТУ 25.94.12-002-10702513-2023 Заклепки вытяжные .

Модификация продукта Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) стандартный борт Monobolt

Диаметр, D, мм

Все
4.8
6.4

Длина, L, мм

Все
10.0
14.0
20.0

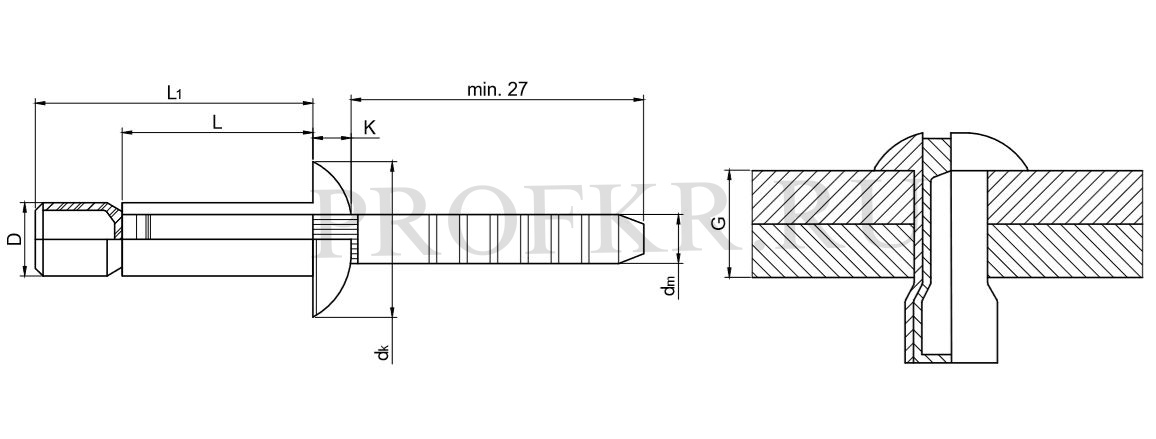

Наименование товара	Диаметр, D, +0.08/-0.15, мм	Длина, L, +1.0, мм	Толщина скрепляемых деталей, G (GRIP RANGE), мм, min — max	Диаметр бортика, dk, мм	Высота бортика, K, мм, max	Диаметр стержня, dm, мм, max	Диаметр отверстия, Ø, мм	Усилие на срез, N, min	Усилие на растяжение, N, min
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.8х10.0 стандартный борт Monobolt	4.8	10.0	1.6 - 6.9	10.1	2.1	3.1	4.9 - 5.1	6000	4500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 4.8х14.0 стандартный борт Monobolt	4.8	14.0	1.6 - 11.0	10.1	2.1	3.1	4.9 - 5.1	6000	4500
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 6.4х14.0 стандартный борт Monobolt	6.4	14.0	2.1 - 9.5	13.4	2.97	4.1	6.7 - 7.0	11000	9000
Заклепка вытяжная A2/A2 (нерж.сталь/нерж.сталь) 6.4х20.0 стандартный борт Monobolt	6.4	20.0	2.1 - 15.8	13.4	2.97	4.1	6.7 - 7.0	11000	9000
